| Номер в госреестре | 78595-20 |
| Наименование СИ | Измерители температуры трансформаторов волоконно-оптические |
| Обозначение типа СИ | Т301 |
| Изготовитель | Компания "Rugged Monitoring Quebec Inc.", Канада |
| Год регистрации | 2020 |
| Срок свидетельства | 29.06.2025 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители температуры трансформаторов волоконно-оптические Т301 (далее -приборов) предназначены совместно с волоконно-оптическими преобразователями температуры для измерений температуры обмоток трансформаторов, в том числе в составе информационно- измерительных систем.
Принцип работы основан на зависимости энергетической зоны длины волны кристалла GaAs от температуры, которая измеряется через отраженные оптические сигналы от внутренней структуры оптического волокна волоконно-оптических преобразователей температуры. Действие прибора заключается в освещении внутренним источником излучения ЧЭ волоконно-оптических преобразователей температуры, измерении отраженных сигналов, преобразовании этих сигналов в значения измеряемой температуры, отображении полученных значений по каждому измерительному каналу на встроенных дисплеях и передаче всех значений на компьютер через интерфейс USB или Ethernet. Значения температуры каждого канала могут отображаться на 6-ти дисплеях методом прокрутки.
К прибору через оптические разъемы типа ST подключаются до 24-х волоконнооптических преобразователей.
Волоконно-оптический преобразователь температуры представляет собой отрезок оптического волокна в тефлоновой или упрочненной кевларовой оболочке с кристаллом GaAs , защищенным наконечником в виде цилиндра или диска.

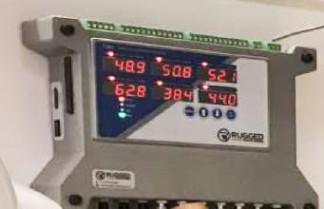

Общий вид средства измерений представлен на рисунке 1.
Приборы функционируют под управлением встроенного программного обеспечения (далее - ПО), которое является неотъемлемой его частью и предназначено для управления элементами СИ, настройки СИ, выполнения измерений, отображения результатов, хранения на micro-SD до 2 ТБ и связи с ПК посредством интерфейса mini-USB. При поставке прибора T301 с опцией Ethernet, имеется возможность доступа к встроенному веб-серверу; данная функция является дополнением к протоколам для цифровой подстанции с использованием Ethernet порта (МЭК 61850, Modbus over Ethernet, МЭК 60870-5-104 и DNP 3.0).
Также приборы могут работать с автономным ПО «Rugged Connect», которое предназначено для отображения информации о температуре от последовательно соединенных 32 приборов с Modbus (до 256 из файла DS0001 измерительных каналов), представления результатов в графической форме, регистрации значений в формате Word, инициализации и управлении оптическим каналом и связанными параметрами управления.
К метрологически значимой части ПО «Rugged Connect» относится файл: RuggedConnect.exe.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений согласно Р 50.2.077-2014 для встроенного ПО и автономного ПО «Rugged Connect» соответствует
уровню: средний.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Тип ПО | встроенное | автономное |
| Идентификационное наименование ПО | - | Rugged Connect |
| Номер версии (идентификационный номер ПО)* | 2.13 и выше | 2.1.х.хххх |
| Цифровой идентификатор ПО (контрольная сумма)** | - | 954ccc96 |
| Алгоритм вычисления цифрового идентификатора ПО | - | CRC32 |
| *х- может быть любой цифрой **контрольная сумма приведена для версии 2.1.8.1908 | ||
Таблица 2- Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -80 до +300 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±1,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянным током, В | от 24 до 48 |
| Потребляемая мощность, В-А, не более | 20 |
| Габаритные размеры (ДхШхГ), мм, не более волоконно-оптический преобразователь (диаметр х длина)1), мм, не менее | 268х188х72 |
| наконечник: | 3х500 |
| диск (диаметр х толщина), мм, не более цилиндр (диаметр х длина), мм, не более | 9х2,5 1,62x6,5 |
| Количество измерительных каналов | от 4 до 24 |
| Выходной унифицированный сигнал1-* | |
| силы тока, мА | 4-20 |
| напряжения, В | 0-10 |
| Релейные выходы^ | от 0 до 8 |
| Интерфейсы | RS-485 (протокол Modbus), mini-USB, Ethernet^ |
| Наименование характеристики | Значение |
| Условия эксплуатации: диапазон температуры окружающего воздуха, °С относительная влажность окружающего воздуха, % атмосферное давление, кПа | от -40 до +72 до +85 от 84 до 107 |
| Срок службы, лет, не менее | 10 |
| Средняя наработка на отказ, ч | 50 000 |
| 1) Длина волоконно-оптического преобразователя в защитной оболочке, наличие и тип выходных сигналов определяется при заказе | |
наносится на титульный лист эксплуатационной документации типографским способом и на лицевую панель прибора.
Таблица 4 - Комплектность прибора Т301
| Наименование | Обозначение | Количество |
| Измеритель температуры трансформаторов волоконно-оптический | Т301 | 1 шт. |
| Волоконно-оптический преобразователь температуры | от 1 до 24 шт. | |
| Кабель связи | USB | 1 шт. |
| Сетевой адаптер (100-240 В АС, частота 50/60Гц) | по заказу | |
| Волоконно-оптические удлинители | ||
| Волоконно-оптические муфты и проходные соединения | ||
| Программное обеспечение | Rugged Connect | |
| Руководство по эксплуатации | РЭ | 1 экз. |
| Методика поверки | МП 2411- 0171-2020 | 1 экз. |
осуществляется по документу МП 2411-0171-2020 «ГСИ. Измерители температуры трансформаторов волоконно-оптические Т301. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 13 февраля 2020 г.
Основные средства поверки:
- термометры сопротивления эталонные ЭТС-100 3-го разряда, регистрационный номер в Федеральном информационном фонде 19916-10;
- преобразователь сигналов ТС и ТП прецизионный «Теркон», регистрационный номер в Федеральном информационном фонде 23245-08;
- калибраторы температуры сухоблочные Fluke серии 9140 модели 9143, регистрационный номер в Федеральном информационном фонде 44371-10;
- калибраторы температуры сухоблочные Fluke модели 9190А, регистрационный номер в Федеральном информационном фонде 56153-14.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация компании «Rugged Monitoring Quebec Inc.», Канада.
