| Номер в госреестре | 78596-20 |
| Наименование СИ | Измерители влажности |
| Обозначение типа СИ | ВИМС-3 |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие «Интерприбор» (ООО НПП «Интерприбор»), г. Челябинск |
| Год регистрации | 2020 |
| Срок свидетельства | 29.06.2030 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители влажности ВИМС-3 (далее - влагомеры) предназначены для измерений массового отношения влаги (влажности) твердых строительных материалов (легких, ячеистых и тяжелых бетонов; кирпича силикатного и керамического; древесины, пиломатериалов, деталей и изделий из химически необработанной древесины) и сыпучих строительных материалов (песка строительного, отсева каменной пыли, щебня и др.).
Принцип действия влагомеров основан на диэлектрическом методе измерения влажности, а именно - на корреляционной зависимости диэлектрической проницаемости материала от содержания в нём влаги при положительных температурах.
При взаимодействии с измеряемым материалом емкостной преобразователь вырабатывает сигнал, пропорциональный диэлектрической проницаемости, который регистрируется измерительным устройством и преобразуется в значения влажности. Результаты измерений выводятся на дисплей.
Конструктивно влагомеры состоят из смартфона и емкостного преобразователя. Преобразователь соединяется со смартфоном через Bluetooth-связь. Для считывания информации со смартфона на компьютер в корпусе смартфона установлен разъем USB.
В зависимости от используемых емкостных преобразователей и назначения влагомеры выпускаются в четырех различных модификациях.
Модификация ВИМС-3.1 комплектуется объемно-планарным и зондовым преобразователями.
Модификация ВИМС-3.2 комплектуется объемно-планарным преобразователем.
Модификация ВИМС-3.3 комплектуется зондовым преобразователем.
Модификация ВИМС-3.4 комплектуется планарным преобразователем.

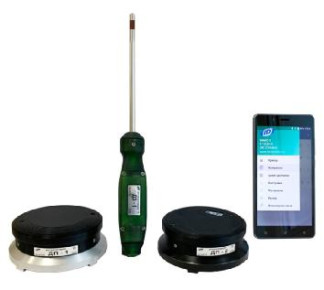

Фотографии общего вида измерителя влажности ВИМС-3 и схема пломбировки от несанкционированного доступа представлены на рисунке 1.
Р
Программное обеспечение влагомеров (далее - ПО) неизменяемое и несчитываемое. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ВИМС3 |
| Номер версии (идентификационный номер) ПО | Не ниже 01.10.2019 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны измерений массового отношения влаги (влажности), %: | |
| - древесины | от 4 до 30 |
| - тяжелого бетона плотностью от 2200 до 2500 кг/м3 | от 0,5 до 6,0 |
| - легкого бетона плотностью от 1600 до1800 кг/м3 и кирпича силикат | |
| ного | от 1 до 15 |
| - легкого бетона плотностью от 1000 до 1600 кг/м3 и кирпича керами- | |
| ческого | от 1 до 20 |
| - ячеистого бетона (газо-, пенобетона) без металлических примесей | |
| плотностью от 400 до 1000 кг/м3 | от 1 до 20 |
| - сыпучих материалов | от 1 до 25 |
| Пределы допускаемой абсолютной погрешности, %: | |
| Объемно-планарный преобразователь | |
| - для древесины | |
| в поддиапазоне влажности от 4 до 12 % включ. | ± 1,5 |
| св. 12 до 30 % | ± 3,0 |
| - для бетона тяжелого | |
| в диапазоне влажности от 0,5 до 6,0 % | ± 0,5 |
| - для бетона ячеистого, легкого, кирпича силикатного и керамического | |
| в поддиапазоне влажности от 1 до 10 % включ. | ± 1,2 |
| св. 10 до 20 % | ± 2,0 |
| - для сыпучих материалов | |
| в поддиапазоне влажности от 1 до 12 % включ. | ± 1,5 |
| св. 12 до 25 % | ± 2,5 |
| Зондовый преобразователь | |
| - для твердых строительных материалов | |
| - бетон тяжелый | |
| в диапазоне влажности от 0,5 до 6,0 % | ± 0,8 |
| - бетон ячеистый, легкий, кирпич силикатный и керамический | |
| в поддиапазоне влажности от 1 до 10 % включ. | ± 1,5 |
| св. 10 до 20 % | ± 2,0 |
| - для сыпучих материалов | |
| в поддиапазоне влажности от 1 до 12 % включ. | ± 2,0 |
| св. 12 до 25 % | ± 3,0 |
| Наименование характеристики | Значение |
| Планарный преобразователь | |
| - для древесины | |
| в поддиапазоне влажности от 4 до 12 % включ. | ± 1,5 |
| св. 12 до 30 % | ± 3,0 |
| - для твердых строительных материалов: - бетон тяжелый | |
| в диапазоне влажности от 0,5 до 6,0 % | ± 0,5 |
| - бетон ячеистый, легкий, кирпич силикатный и керамический | |
| в поддиапазоне влажности от 1 до 10 % включ. | ± 1,2 |
| св. 10 до 20 % | ± 2,0 |
Таблица 3 -Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: объемно-планарного преобразователя | |
| - высота | 70 |
| - диаметр | 110 |
| зондового преобразователя | |
| - высота | 270 |
| - диаметр | 35 |
| планарного преобразователя | |
| - высота | 40 |
| - диаметр | 110 |
| Масса, кг, не более: | |
| - объемно-планарного преобразователя | 0,3 |
| - зондового преобразователя | 0,3 |
| - планарного преобразователя | 0,3 |
| Условия эксплуатации: | |
| - температура окружающего воздуха °С | от +5 до +40 |
| - относительная влажность воздуха, %, не более | 90 |
наносится на датчик и заднюю панель смартфона в виде наклейки и печатается типографским способом в левом верхнем углу титульного листа руководства по эксплуатации.
| Таблица 4 - Комплектность с | редства измерения | ||||
| Наименование | Обозначение | Количество | |||
| ВИМС-3.1 | ВИМС-3.2 | ВИМС-3.3 | ВИМС-3.4 | ||
| Смартфон | - | 1 шт. | 1 шт. | 1 шт. | 1 шт. |
| Объемно-планарный преобразователь | - | 1шт. | 1 шт. | - | - |
| Зондовый преобразователь | - | 1 шт. | - | 1 шт. | - |
| Планарный преобразователь | - | - | - | - | 1 шт. |
| Транспортная тара | - | 1 шт. | |||
| Руководство по эксплуатации* | НКИП. 408514.100 РЭ | 1экз. | |||
| Методика поверки* | МП 109-241(243)-2019 | 1 экз. | |||
| * Поставляется на бумажном | или на цифровом носителе | ||||
осуществляется по документу МП 109-241(243)-2019 «ГСИ. Измерители влажности ВИМС-3. Методика поверки», утверждённому ФГУП «УНИИМ» 13.01.2020 г.
Основные средства поверки:
Рабочий эталон единицы массовой доли влаги в твердых веществах и материалах в соответствии с Государственной поверочной схемой для средств измерений содержания воды в твёрдых и жидких веществах и материалах, утвержденной Приказом Росстандарта от 29.12.2018 № 2832.
Стандартные образцы влажности пиломатериалов (ГСО 8837-2006), интервал допускаемых аттестованных значений от 6,0 до 18,0 %, абсолютная погрешность аттестованного значения: ±0,8 % в интервале от 6 до 12 %, ±1,0 % в интервале от 12 до 18 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Росстандарта от 29.12.2018 № 2832 «Об утверждении государственной поверочной схемы для средств измерений содержания воды в твёрдых и жидких веществах и материалах»
| Зарегистрировано поверок | 6 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
