| Номер в госреестре | 78599-20 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-4, РГС-10 |
| Изготовитель | ООО "Кузнецкие металлоконструкции", г.Новокузнецк |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-4, РГС-10 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Резервуары стальные горизонтальные цилиндрические РГС-4, РГС-10 представляет собой горизонтальные цилиндрические сварные стальные сосуды, оборудованные приемораздаточными патрубками и технологическими люками.
Расположение резервуаров РГС-4 № 212, РГС-10 подземное.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.
Резервуары стальные горизонтальные цилиндрические РГС-4, РГС-10 расположены: Приморский край, Яковлевский р-н, Варфоломеевка ж/д ст., аэродром Варфоломеевка, ОП Варфоломеевка Филиала ООО «РН-Аэро» в г. Артем (РГС-4 заводские № 211, 212, 213, 214);
Приморский край, Черниговский район, с. Черниговка, аэродром Черниговка, Обособленное подразделение Черниговка Филиала ООО «РН-Аэро» в г. Артем (РГС-10 заводской № 321).

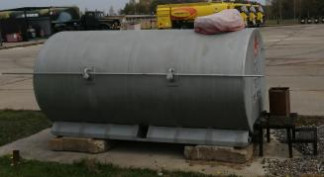

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-4, РГС-10 представлен на рисунке 1-3.
Рисунок 3 - Эскиз резервуара стального горизонтального цилиндрического РГС-10
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-4, РГС-10 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| РГС-4 | РГС-10 | |
| Номинальная вместимость, м3 | 4 | 10 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,25 | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Средний срок службы, лет | 30 |
| Условия эксплуатации: о/~' - температура окружающего воздуха, С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-4 | 4 шт. |
| Резервуар стальной горизонтальный цилиндрический | РГС-10 | 1 шт. |
| Паспорт | - | 5 экз. |
осуществляется объемным методом по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- комплекс градуировки резервуаров «Зонд» (регистрационный № 17906-08);
- ареометр стеклянный АНТ-1 (регистрационный № 34711-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГС-4, РГС-10
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 5 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
