| Номер в госреестре | 78606-20 |
| Наименование СИ | Счетчики газа диафрагменные |
| Обозначение типа СИ | КВАНТ-СГ-4 |
| Изготовитель | ОАО "НПП космического приборостроения "Квант", г.Ростов-на-Дону |
| Год регистрации | 2020 |
| Срок свидетельства | 29.06.2025 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики газа диафрагменные КВАНТ-СГ-4 (далее - счетчики) предназначены для измерений объема природного газа.
Принцип действия счетчиков основан на преобразовании разности давлений газа на входе и выходе счетчика в поступательное движение мембран, находящихся внутри счетчика и образующих измерительные камеры. Газ, последовательно проходя через камеры, приводит в движение мембраны, которые через рычажный привод соединены со счетным механизмом роликового типа.
Конструктивно счетчики состоят из герметичного металлического корпуса, непроницаемой для газа мембраны, изготовленной из резино-полистироловой ткани и разделяющей счетчик на две камеры, магнитной муфты и электронного отсчетного устройства.
В счетчиках предусмотрена возможность осуществлять по беспроводным каналам связи передачу сообщений о результатах измерений объема газа и наличии аварий и нештатных ситуаций в автоматизированную информационно-измерительную систему учета.

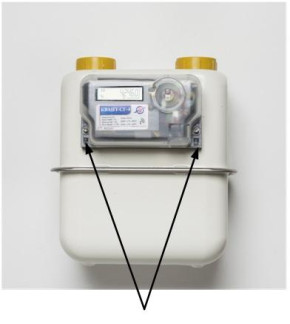

Общий вид счетчика газа диафрагменного «КВАНТ-СГ-4» и мест пломбирования и нанесения знака поверки показан на рисунке 1, маркировка крупным планом показана на рисунке 2.
Места пломбирования и нанесения знака поверки
Гш
Рисунок 2 - Маркировка счетчика газа диафрагменного КВАНТ-СГ-4
Программное обеспечение (ПО) представляет собой встроенное ПО в микроконтроллер счетчиков. Градуировочные коэффициенты уравнения вычисления объема в зависимости от числа оборотов счетного механизма заложены в текст программы. Память микропроцессора защищена от считывания и изменения. На корпусе счетчиков предусмотрена пломба завода-изготовителя, ограничивающая доступ к вскрытию счетчика и внесения непреднамеренных и преднамеренных изменений в ПО микроконтроллеров. Порт программирования находится внутри камеры со счётным механизмом, это исключает доступ без полного разбора счетчиков и делает невозможным перепрограммирование и изменение градуировочного коэффициента.
Счетчики конструктивно имеют 2 микропроцессора. Первый микропроцессор детектирует вращение мишени и преобразует количество оборотов кривошипно-шатунного механизма в объём газа с последующим выводом полученных показаний на ЖК-индикатор. Все вычисления, хранение архивов и анализ тревог происходят в первом микропроцессоре. Второй микропроцессор отвечает за передачу измеренных значений и коррекцию времени счетчика.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | VPO1 |
| Номер версии (идентификационный номер) ПО | Не ниже 1.0.4.0 |
| Цифровой идентификатор ПО | 7AF8 |
| Примечание - последняя точка при визуализации не отображается | |
Уровень защиты ПО счетчиков «высокий» согласно Р 50.2.077-2014. Нормирование метрологических характеристик проведено с учетом того, что ПО является неотъемлемой частью счетчиков.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Типоразмер счетчиков | G4 |
| Номинальный расход газа Qnom, м3/ч | 4 |
| Максимальный расход газа Qmax, м3/ч | 6 |
| Минимальный расход газа Qmin, м3/ч | 0,04 |
| Пределы допускаемой основной относительной погрешности, %: в диапазоне Qmin £ Q < 0,lQnom; в диапазоне 0,1Qnom £ Q £ Qmax | ±3 ±1,5 |
| Пределы допускаемой дополнительной погрешности от изменения температуры газа от стандартной (20 °С) на каждые 10 °С, % | ±0,4 |
| Нормальные условия измерений: - температура окружающего воздуха, °С*; - температура газа - относительная влажность воздуха, %; - атмосферное давление, кПа | от +15 до +25 от +15 до +25 от 30 до 90 от 84 до 106,7 |
| Емкость отсчетного устройства, м3 | 99999,9999 |
| Цена единицы младшего разряда (деления шкалы),м3 | 0,0001 |
| Циклический объем, дм3, не менее | 1,2 |
| Порог чувствительности, м3/ч, не более | 0,008 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Наибольшее избыточное рабочее давление, МПа | 0,05 |
| Потеря давления при Qmax, Па, не более | 200 |
| Диаметр условного прохода, мм | 32 |
| Габаритные размеры, мм, не более | |
| -высота; | 220 |
| -ширина; | 195 |
| -глубина | 165 |
| Масса, кг, не более | 2,5 |
| Условия эксплуатации: | |
| Рабочий диапазон температур газа и окружающего воздуха, °С | от -40 до +60 |
| Температура рабочей среды, °С | от -25 до +60 |
| Атмосферное давление, кПа | от 84 до 106,7 |
| Относительная влажность воздуха, % | от 30 до 90 |
| Средняя наработка счетчика до отказа, ч | 59880 |
| Средний срок службы, лет | 10 |
наносится на лицевую панель счетчиков методом печати и на титульный лист эксплуатационной документации типографским способом.
Таблица 4 - Комплектность счетчиков газа диафрагменных КВАНТ-СГ-4
| Наименование | Обозначение | Количество |
| Счетчик газа диафрагменный КВАНТ-СГ-4 | ШПКД.407269.040 | 1 шт. |
| Крышки защитные | 2 шт. | |
| Индивидуальная упаковка | 1 шт. | |
| Руководство по эксплуатации | ШПКД.407269.040РЭ | 1 экз. |
| Паспорт | ШПКД.407269.040ПС | 1 экз. |
| Методика поверки | МП 2550-0322-2019 | 1 экз. |
осуществляется по документу МП 2550-0322-2019 «ГСИ. Счетчики газа диафрагменные КВАНТ-СГ-4. Методика поверки», утверждённому ФГУП «ВНИИМ им. Д.И. Менделеева» 10 сентября 2019 г.
Основное средство поверки:
- рабочий эталон 1-го разряда в соответствии с ГПС, утвержденной приказом Росстандарта от 29.12.2018 № 2825, с диапазоном измерений не менее чем от 0,04 до 6 м3/ч, пределы допускаемой погрешности не более ±0,5 %
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт и на винты крепления отсчетного устройства (рисунок 1).
приведены в эксплуатационном документе.
Приказ Росстандарта от 29.12.2018 № 2825 Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа
ГОСТ Р 8.915-2016 ГСИ. Счетчики газа объемные диафрагменные. Общие технические требования, методы испытаний и поверки
ТУ ШПКД.407269.040 Счетчики газа диафрагменные КВАНТ-СГ-4. Технические условия
