Государственный реестр средств измерений

Измерители содержания полярных веществ testo 270, 78608-20

Измерители содержания полярных веществ testo 270 (далее - измерители) предназначены для измерений массовой доли полярных веществ и температуры в жирах и маслах.
Карточка СИ
Номер в госреестре 78608-20
Наименование СИ Измерители содержания полярных веществ
Обозначение типа СИ testo 270
Изготовитель "Testo SE & Co. KGaA", Германия
Год регистрации 2020
Срок свидетельства 29.06.2030
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Измерители содержания полярных веществ testo 270 (далее - измерители) предназначены для измерений массовой доли полярных веществ и температуры в жирах и маслах.

Описание

Принцип действия измерителей основан на измерении диэлектрической проницаемости жира или масла. Для измерения диэлектрической проницаемости используется пластинчатый конденсатор, емкость которого изменяется в зависимости от содержания полярных веществ: чем больше полярных веществ, тем выше емкость конденсатора. Изменение емкости конденсатора преобразуется в электрический сигнал и содержание полярных веществ в процентах (total polar materials - TPM) выводится на дисплей измерителя. Полярные соединения включают в себя моноглицериды, диглицериды, свободные жирные кислоты, а также продукты превращений, образующихся в процессе жарки. Неполярные соединения в основном представляют собой неизменные триглицериды жирных кислот.

Для измерений температуры используется сенсор PTC, сопротивление которого изменяется в зависимости от изменения температуры исследуемой среды.

Измерители состоят из зонда и электронного блока. На конце зонда расположен пластинчатый конденсатор большой площади и сенсор PTC. Электронный блок заключен в пластмассовый корпус, на лицевой поверхности которого находятся окно жидкокристаллического буквенно-цифрового индикатора и клавиатура.

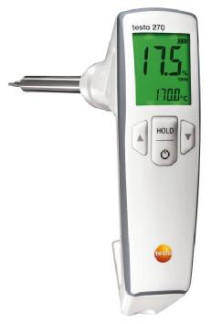

Общий вид измерителей представлен на рисунке 1. Пломбирование измерителей не предусмотрено.

Программное обеспечение

Программное обеспечение встроенное, записывается при выпуске из производства и не может быть изменено в процессе эксплуатации. Идентификация программного обеспечения (ПО) не предусмотрена конструкцией. Конструкция измерителей исключает возможность несанкционированного влияния на ПО. Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений массовой доли полярных веществ, %

от 0 до 25

Пределы допускаемой абсолютной погрешности измерений массовой доли полярных веществ, %

±4

Диапазон показаний массовой доли полярных веществ, %

от 0 до 40

Диапазон измерений температуры исследуемой среды, °С

от +40 до +200

Пределы допускаемой абсолютной погрешности измерений температуры исследуемой среды, °С

±1,5

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Дискретность значений:

- массовая доля полярных веществ, %

0,5

- температура, °С

0,1

Условия эксплуатации:

- температура окружающей среды, °С

от +10 до +35

- относительная влажность, %, не более

80

Габаритные размеры, мм, не более:

- высота

170

- ширина

50

- длина

300

Масса, кг, не более

0,26

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерения

Наименование

Обозначение

Количество

Измеритель содержания полярных веществ

testo 270

1 шт.

Пластиковый кейс

-

1 шт.

Батареи тип ААА

-

2 шт.

Калибровочное масло

-

1 шт.

Руководство по эксплуатации

-

1 экз.

(в электронном виде)

Методика поверки

МП 38-251-2019

1 экз.

Поверка

осуществляется по документу МП 38-251-2019 «ГСИ. Измерители содержания полярных веществ testo 270. Методика поверки», утвержденному УНИИМ - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» 05 марта 2020 г.

Основные средства поверки:

-    ГСО 9437-2009 стандартный образец смеси триглицеридов жирных кислот, аттестованное значение массовой доли суммы триглицеридов жирных кислот не менее 99,0 %, границы допускаемых значений абсолютной погрешности аттестованного значения СО при Р=0,95 составляют ±0,4 %;

-    измеритель температуры двухканальный прецизионный МИТ 2.05 (диапазон измерений температуры при подключении термометра сопротивления на 100 Ом от минус 200 до плюс 500 оС, пределы допускаемой абсолютной погрешности измерений температуры ±(0,004+10-5 t) оС), рег. № 29933-05;

-    термометр сопротивления платиновый вибропрочный эталонный ПТСВ-3-3 (диапазон измерений температуры от минус 50 до плюс 500 оС, доверительная погрешность термометра в диапазоне от плюс 30 до плюс 150 оС составляет ±0,03 оС, в диапазоне от плюс 150 до плюс 230 оС составляет ±0,04 оС), рег. № 32777-06.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация Testo SE & Co. KGaA, Германия
