Номер в госреестре | 78609-20 |
Наименование СИ | Резервуары стальные вертикальные цилиндрические |
Обозначение типа СИ | РВСП-3000 |
Изготовитель | ООО "Ремонтно-механический завод", г.Новокуйбышевск |
Год регистрации | 2020 |
МПИ (интервал между поверками) | 5 лет |
Описание типа | скачать |
Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВСП-3000 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Резервуары стальные вертикальные цилиндрические РВСП-3000 представляют собой стальные сосуды с днищем и крышей, оборудованные приемо-раздаточными патрубками и технологическими люками.
Резервуары РВСП-3000 дополнительно оборудованы плавающим покрытием.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.
Резервуары стальные вертикальные цилиндрические РВСП-3000 заводские №№ Р-34, Р-35, Р-36, Р-37, Р-38, Р-39, Р-40 расположены: Красноярский край, Большеулуйский район, промзона НПЗ, АО «АНПЗ ВНК».

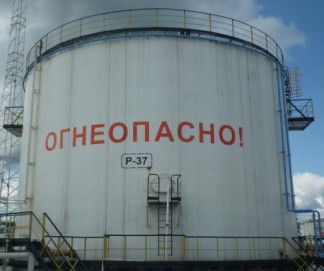

Общий вид резервуаров стальных вертикальных цилиндрических РВСП-3000 представлены на рисунке 1.
Пломбирование резервуаров стальных вертикальных цилиндрических РВСП-3000 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
Наименование характеристики | Значение |
Номинальная вместимость, м3 | 3000 |
Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,20 |
Таблица 2 - Основные технические характеристики
Наименование характеристики | Значение |
Средний срок службы, лет | 30 |
Условия эксплуатации: о/~' - температура окружающего воздуха, С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Резервуар стальной вертикальный цилиндрический | РВС-3000 | 7 шт. |
Паспорт | - | 7 экз. |
осуществляется геометрическим методом по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р, Р20У2Г (регистрационный № 51171-12);
- рулетка измерительная металлическая Р, Р50У2К (регистрационный № 51171-12);
- толщиномер ультразвуковой ТЭМП-УТ1 с диапазоном измерений от 0,5 до 300 мм (регистрационный № 38230-08);
- штангенциркуль ШЦ-1-150-0,1 (регистрационный № 260-05);
- термометр ртутный стеклянный лабораторный ТЛ-6М № 2 КТ 1 (регистрационный № 298-92);
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВСП-3000
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
Зарегистрировано поверок | 7 |
Поверителей | 1 |
Актуальность данных | 05.11.2024 |
