| Номер в госреестре | 78611-20 |
| Наименование СИ | Датчики давления |
| Обозначение типа СИ | CANOPEN |
| Изготовитель | "AVL List GmbH", Австрия |
| Год регистрации | 2020 |
| Срок свидетельства | 29.06.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики давления CANOPEN (далее по тексту - датчики) предназначены для измерений избыточного давления газов, паров и жидкостей. Датчики применяются в системах автоматического контроля, регулирования и управления технологическими процессами.
Принцип измерений датчиков основан на упругой деформации чувствительного элемента. Измеряемое давление вызывает прогиб мембраны датчика, что приводит к изменению электрического сопротивления тензорезисторного или пьезорезистивного чувствительного элемента, находящегося в контакте с мембраной. Пропорциональный аналоговый сигнал давления, генерируемый тонкой ячеистой стальной пленкой, оцифровывается 16 битным АЦП и передается на персональный компьютер через интерфейс CANopen.
Конструктивно датчики выполнены в виде единого металлического герметичного корпуса, в котором расположены чувствительный элемент и электронная плата.
Пломбирование датчиков не предусмотрено.

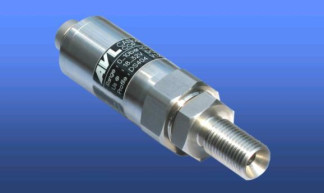

Общий вид датчиков давления CANOPEN приведен на рисунке 1.
Рисунок 1 - Общий вид датчиков
отсутствует.
Основные метрологические и технические характеристики датчиков приведены в таблицах 1-2.
Таблица 1 - Основные метрологические характеристики датчиков
| Наименование характеристики | Величина |
| Нижний предел измерений, МПа (бар) | 0 ( 0) |
| Верхний предел измерений: - избыточного давления, МПа (бар) | 0,25 (2,5) |
| Пределы допускаемой приведенной погрешности к верхнему пределу измерений, % | ±0,3 |
| Вариация выходного сигнала, не более, % | ±0,3 |
| Наименование характеристики | Величина |
| Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность при температуре окружающего воздуха без конденсации влаги, % - атмосферное давление, кПа | от -25 до +85 до 80 от 84 до 106,7 |
| Напряжение питания постоянного тока, В | от 21,6 до 26,4 |
| Потребляемая мощность, Вт, не более | 0,7 |
| Интерфейс данных | CANopen DS404 |
| Степень защиты от воздействий окружающей среды | IP 65 |
| Габаритные размеры, мм, не более: длинахдиаметр | 110x30 |
| Резьба для присоединения к источнику давления: | M14x1,5 |
| Масса, кг, не более | 0,25 |
| Средний срок службы, лет | 10 |
наносится на корпус датчиков наклейкой, на эксплуатационную документацию - типографским способом.
Комплектность датчиков приведена в таблице 3.
Таблица 3 - Комплектность датчиков
| Наименование | Обозначение | Количество |
| Датчики давления CANOPEN | - | 1 шт. |
| Методика поверки | МП-154/03-2020 | 1 экз. |
| Паспорт | ДД 00 002 ПС | 1 экз. |
осуществляется по документу МП-154/03-2020 «Датчики давления CANOPEN. Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ» «23» марта 2020 г.
Основные средства поверки:
- Преобразователи давления эталонные ПДЭ-020, ПДЭ-020И (рег. № 58668-14). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус приборов и (или) в свидетельство о поверке, и (или) в паспорт.
приведены в эксплуатационном документе.
Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные
ГОСТ 14254-15 (МЭК 529-89) Степени защиты, обеспечиваемые оболочками (код IP) Техническая документация изготовителя «AVL List GmbH», Австрия
