| Номер в госреестре | 78614-20 |
| Наименование СИ | Весы торговые с печатью этикеток |
| Обозначение типа СИ | K3 |
| Изготовитель | "Bizerba SE & Co. KG", Германия |
| Год регистрации | 2020 |
| Срок свидетельства | 29.06.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы торговые с печатью этикеток K3 (далее — средство измерений) предназначены для измерений массы.
Принцип действия средства измерений основан на использовании гравитационного притяжения. Сила тяжести объекта измерений вызывает деформацию чувствительного элемента средства измерений, которая преобразуется им в аналоговый электрический сигнал, пропорциональный массе объекта измерений. Этот сигнал подвергается аналого-цифровому преобразованию, математической обработке электронными устройствами средства измерений с дальнейшим определением значения массы объекта измерений.
Измеренное значение массы и информация о цене единицы товара (продукта) используется для вычисления его стоимости. Результаты измерений и расчета стоимости отображаются в визуальной форме на дисплее, а также печатаются на этикетке.
Средство измерений представляет собой весы неавтоматического действия по ГОСТ OIML R 76-1—2011 и состоит из следующих функциональных узлов:
- грузоприемное устройство (п. Т.2.1.1 ГОСТ OIML R 76-1—2011), с одним весоизмерительным тензорезисторным датчиком с цифровым выходным сигналом (далее — ГПУ); может быть оснащено электронным устройством контроля уровня;
- электронное устройство (п. Т.2.3.1 ГОСТ OIML R 76-1—2011), реализующее функциональные возможности весов посредством встроенного программного обеспечения (далее — устройство обработки);
- сенсорный дисплей (п. Т.2.2.5, ГОСТ OIML R 76-1—2011), совмещающий функции показывающего устройства и клавиатуру управления средством измерений в исполнениях с различными размерами экрана;
- печатающее устройство;
- блок питания, блоки цифровых интерфейсов связи (передачи измерительной информации в виде цифрового электрического сигнала).
Модификации средства измерений отличаются исполнением функциональных узлов, выполненых либо в отдельных корпусах, либо объединенных в одном корпусе с другими узлами:
- K3 800: в одном (основном) корпусе объединены ГПУ в виде платформы, устройство обработки, а также блоки питания и интерфейсов связи; сенсорный дисплей, печатающее устройство закреплены на стойке;
- K3 800 I: в одном (основном) корпусе объединены ГПУ в виде платформы, блоки питания и интерфейсов связи; объединенное в одном корпусе с сенсорным дисплеем устройство обработки, печатающее устройство закреплены на стойке;
- K3 400: в одном (основном) корпусе объединены ГПУ с подвесной платформой, устройство обработки, блоки питания и интерфейсов связи, а также печатающее устройство; сенсорный дисплей закреплен на основном корпусе;
- K3 100: в одном (основном) корпусе объединены ГПУ в виде платформы, устройство обработки, блоки питания и интерфейсов связи; сенсорный дисплей закреплен на основном корпусе; печатающее устройство объединено в одном (основном) корпусе или выполнено в отдельном корпусе.
- K3 Flex: функциональные узлы средства измерений выполнены в отдельных корпусах: ГПУ в виде платформы для отдельной установки или встраивания в рабочее место оператора (пользователя), объединенное с блоками питания и интерфейсов связи устройство обработки, сенсорный дисплей, печатающее устройство; функциональные узлы могут быть закреплены на стойке (каркасе);
K3 Flex I: функциональные узлы средства измерений выполнены в отдельных корпусах: объединенное с блоками питания и интерфейсов связи ГПУ в виде платформы для отдельной установки или встраивания в рабочее место оператора (пользователя), объединенное с сенсорным дисплеем устройство обработки, печатающее устройство; функциональные узлы могут быть закреплены на стойке (каркасе).
Средство измерений может содержать дополнительный дисплей отображения результатов измерений (закрепляемый на стойке или на основном корпусе), а также может быть оснащено периферийными устройствами, например, сканером штрих-кодов.

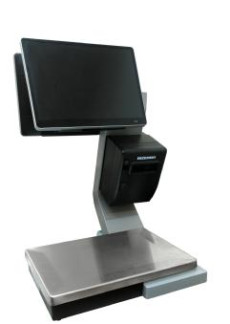

Внешний вид средства измерений представлен на рисунке 1.
На маркировочной табличке средства измерений указываются (обозначаются) следующие основные данные (если применимо):
- торговая марка изготовителя или его полное наименование;
- обозначение типа/модификации;
- класс точности;
- максимальная нагрузка (однодиапазонные или многоинтервальные весы);
- минимальная нагрузка;
- поверочный интервал (однодиапазонные или многоинтервальные весы);
- заводской (серийный) номер;
- максимальный диапазон устройства предварительного задания значения массы тары/выборки массы тары;
- особый диапазон температур;
- знак утверждения типа.
Программное обеспечение (далее - ПО) средства измерений является встроенным, хранится в энергонезависимом запоминающем устройстве.
Метрологически значимая часть ПО включает в себя ПО взвешивающего модуля (ADW), а также его драйвер в составе функциональной части ПО, с помощью которого она получает доступ к измерительной информации.
Функциональная часть ПО («Scale OEM Module») реализует интерфейс пользователя, отображение результатов измерений и вычисление стоимости, а также функциональные возможности, не влияющие на метрологические характеристики средства измерений и программные интерфейсы для взаимодействия с внешним ПО.
Изменение ПО средства измерений через интерфейс пользователя невозможно.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается:
- механической пломбой для ограничения доступа к переключателю регулировки взвешивающего модуля;
- разграничением прав доступа к параметрам регулировки и настройки с помощью пароля;
- формированием соответствующей записи в журнале событий, хранящемся в энергонезависимой памяти средства измерений при изменении метрологически значимых параметров регулировки и настройки;
- невозможностью изменения ПО без изменения его идентификационных данных.
Идентификационные данные ПО и журнал событий отображаются после нажатия и
удержания в течение трех секунд на сенсорном дисплее области «Метрологические обозначения».
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077—2014.
Таблица 1 — Идентификационные данные программного обеспечения
| Значение | ||
| Идентификационные данные (признаки) | взвешивающий модуль (ADW) | Функциональное ПО |
| Идентификационное наименование ПО | — | Scale OEM Module |
| Номер версии (идентификационный номер) ПО, не ниже | 00 x x уу * * | 013::x.y |
| Цифровой идентификатор ПО | — | — |
| * «х» и «у» — необязательное числовое обозначение метрологически незначимой части ПО. | ||
Таблица 2 — Метрологические характеристики
| Наименование характеристики | Значение |
| Класс точности по ГОСТ OIML R 76-1—2011 | III |
| Максимальная нагрузка Max, поверочный интервал е, действительная цена деления (шкалы) d, число поверочных интервалов n | Согласно таблицам 3 — 4 |
| Диапазон уравновешивания тары (максимальное значение массы тары) | 100 % Мах |
| Диапазон предварительного задания значения массы тары (максимальное значение массы тары) | 100 % Мах для однодиапазонных весов 100 % Мах1 для многоинтервальных весов |
| Таблица 3 — Мет | рологические характеристики однодиапазонных весов | ||
| Исполнение | Max, кг | e, d, (e=d), кг | n |
| 3 | 0,001 | 3000 | |
| K3 800 (I) | 6 | 0,001 | 6000 |
| K3 400 | 6 | 0,002 | 3000 |
| K3 100 | 15 | 0,005 | 3000 |
| K3 Flex (I) | 30 | 0,005 | 6000 |
| 30 | 0,01 | 3000 | |
| Таблица 4 — Мет | рологические характеристики многоинтервальных весов | ||
| Исполнение | Max1/Max2(/Max3), кг | e1/e2(/e3), d1/d2(/d3), (ei=di), кг | П1/П2(/Пэ) |
| K3 800 (I) | 3/6 | 0,001/0,002 | 3000/3000 |
| K3 400 | 3/6/15 | 0,001/0,002/0,005 | 3000/3000/3000 |
| K3 100 | 6/15 | 0,002/0,005 | 3000/3000 |
| K3 Flex (I) | 15/30 | 0,005/0,010 | 3000/3000 |
Обозначение класса точности, значения максимальной нагрузки Max (Maxi поддиапазонов взвешивания многоинтервальных весов), минимальной нагрузки Min, поверочного интервала e (в\ поддиапазонов взвешивания многоинтервальных весов), указываются на маркировочной табличке средства измерений. Значения Max (Maxi), Min, e (ei) отображаются также на дисплее.
Таблица 5 — Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока (номинальное), В - частота переменного тока, Гц | 220 +10% 220 -15% 50±1 |
| Габаритные размеры средства измерений, мм, не более | |
| - высота | 850 |
| - ширина | 700 |
| - длина | 700 |
| Масса, кг, не более | 23 |
| Условия эксплуатации: | |
| »-» о/'ч - температура окружающей среды, С | от -10 до +40 |
| - относительная влажность, % | до 85 включ. |
наносится на маркировочную табличку, расположенную на корпусе средства измерений методом офсетной печати, а также на титульный лист эксплуатационного документа.
Таблица 6 — Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Средство измерений | — | 1 шт. |
| Комплект принадлежностей (по отдельному заказу) | — | 1 шт. |
| Руководство по эксплуатации | — | 1 экз. |
осуществляется по ГОСТ OIML R 76-1—2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания», приложение ДА «Методика поверки весов».
Основные средства поверки: рабочие эталоны 4-го или 5-го разряда по приказу Росстандарта от 29 декабря 2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы» (гири, соответствующие классам точности М1, М2 по ГОСТ OIML R 111-1—2009).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке средства измерений.
приведены в эксплуатационном документе.
ГОСТ OIML R 76-1—2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Приказ Росстандарта от 29 декабря 2018 г. № 2818 «Об утверждении Государственной поверочной схемы для средств измерений массы»
Техническая документация «Bizerba SE & Co. KG», Германия
