| Номер в госреестре | 78621-20 |
| Наименование СИ | Расходомеры-счетчики турбинные |
| Обозначение типа СИ | HMC |
| Изготовитель | "KEM Kuppers Elektromechanik GmbH", Германия |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры-счетчики турбинные НМС предназначены для измерений объемного расхода и объема жидкости.
Принцип действия расходомеров-счетчиков турбинных НМС основан на взаимодействии крыльчатки первичного преобразователя с движущимся по нему потоком жидкости. С помощью крыльчатки осевая скорость потока жидкости преобразуется в угловую скорость вращения. Скорость вращения крыльчатки пропорциональна объемному расходу жидкости, а число оборотов крыльчатки - объему жидкости, прошедшему через первичный преобразователь.
Расходомеры-счетчики турбинные НМС состоят из первичного преобразователя НМС 065/F-71-DN100.PN160-14-TC05 и вычислителя расхода VTC-C-K-U-P-Ex.
Первичный преобразователь представляет собой корпус, в проточной части которого установлена крыльчатка, свободно вращающаяся в подшипниках корпуса под действием проходящего потока. Во внешней части корпуса находится электромагнитная катушка с магнитным сердечником, двухпроводной преобразователь частоты вращения в пропорциональную частоту переменного напряжения.
Вычислитель расхода представляет собой микропроцессорный преобразователь, предназначенный для усиления и преобразования сигнала первичного преобразователя, отображения результатов измерений на встроенном дисплее и их преобразования в импульсные сигналы прямоугольной формы и сигналы силы постоянного тока от 4 до 20 мА.

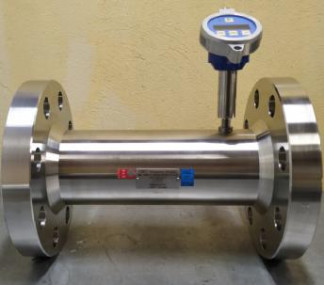

Общий вид и схема пломбировки от несанкционированного доступа расходомеров-счетчиков турбинных НМС представлены на рисунке 1.
Место пломбировки
Рисунок 1 - Общий вид и схема пломбировки от несанкционированного доступа расходомеров-счетчиков турбинных НМС
Расходомеры-счетчики турбинные HMC имеют встроенное программное обеспечение (далее - ПО), предназначенное для обработки измерительной информации, индикации результатов измерений, формирования выходных сигналов, настройки и проведения диагностики.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | VTC |
| Номер версии (идентификационный номер) ПО | V1.14 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объемного расхода жидкости, м3/ч | от 24 до 96 |
| Пределы допускаемой относительной погрешности измерений объемного расхода и объема жидкости, % | ±0,5 |
| Пределы допускаемой приведенной погрешности преобразования измеренного объемного расхода в выходной токовый сигнал от 4 до 20, % диапазона преобразования | ±0,1 |
| Примечание - Длина прямолинейного участка перед расходомерами-счетчиками турбинными НМС должна составлять не менее 10DN, после расходомеров-счетчиков турбинных НМС - не менее 5DN, где DN - диаметр условного прохода. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Температура измеряемой среды, °С | от +5 до +80 |
| Избыточное давление измеряемой среды, МПа, не более | 12,0 |
| Диаметр условного прохода | DN100 |
| Напряжение питания постоянного тока, В | от 15 до 30 |
| Потребляемая мощность, Вт, не более | 0,75 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от +5 до +45 95, без конденсации влаги от 84,0 до 106,7 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 386.0 265.0 360.0 |
| Масса, кг, не более | 46,5 |
| Средний срок службы, лет, не менее | 12 |
наносится на расходомер-счетчик турбинный НМС в виде наклейки и на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество |
| Расходомеры-счетчики турбинные НМС, заводские № 12265228/14673228, 12266228/14674228 | - | 2 шт. |
| Паспорт | - | 2 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 1511/5-311229-2019 | 1 экз. |
осуществляется по документу МП 1511/5-311229-2019 «Государственная система обеспечения единства измерений. Расходомеры-счетчики турбинные НМС. Методика поверки», утвержденному ООО Центр Метрологии «СТП» 15 ноября 2019 г.
Основные средства поверки:
- эталон единицы объемного расхода жидкости 2-го разряда в соответствии с частью 1 Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Росстандарта от 7 февраля 2018 года № 256;
- эталон единицы силы постоянного электрического тока 2 разряда в соответствии с Государственной поверочной схемой для средств измерений силы постоянного электрического тока в диапазоне от 110-6 до 100 А, утвержденной приказом Росстандарта от 1 октября 2018 года № 2091.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик расходомеров-счетчиков турбинных НМС с требуемой точностью.
Знак поверки наносится на свидетельство о поверке расходомера-счетчика турбинного
НМС.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к расходомерам-счетчикам турбинным НМС
Приказ Росстандарта от 7 февраля 2018 года № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
