| Номер в госреестре | 78636-20 |
| Наименование СИ | Регистраторы многоканальные технологические |
| Обозначение типа СИ | KRN100, KRN1000 |
| Изготовитель | "Autonics Corporation Co., Ltd.", Корея |
| Год регистрации | 2020 |
| Срок свидетельства | 29.06.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Регистраторы многоканальные технологические KRN100, KRN1000 (далее по тексту -KRN100, KRN1000 или регистраторы) предназначены для измерений, регистрации, контроля и регулирования температуры (при использовании в качестве первичных преобразователей термопреобразователей сопротивления (ТС) или преобразователей термоэлектрических (ТП)), а также других неэлектрических величин, преобразованных в электрические сигналы силы и напряжения постоянного тока, или в цифровой сигнал на базе интерфейса USB, RS-485 (с протоколом обмена MODBUS RTU), или интерфейса Ethernet (с протоколом обмена MODBUS ТСР).
Принцип действия KRN100, KRN1000 основан на аналого-цифровом преобразовании параметров измеряемых электрических сигналов и передачу их в микропроцессорный модуль, который обеспечивает управление всеми схемами прибора и осуществляет связь с персональным компьютером через цифровой интерфейс. Результаты измерений в цифровом и графическом видах отображаются на ЖК-дисплее KRN100, KRN1000 или на экране монитора компьютера, а также, в случае KRN100, могут быть напечатаны на бумаге с помощью встроенного печатного устройства прибора.
Регистраторы KRN100 и KRN1000 отличаются друг от друга конструктивным исполнением, метрологическими и техническими характеристиками.
KRN100 и KRN1000 являются микропроцессорными конфигурируемыми приборами с индикацией текущих значений преобразуемых величин и предназначены для функционирования как в автономном режиме, так и совместно с другими приборами, объединенными в локальную компьютерную сеть.
KRN100 имеет модульную конструкцию, состоящую из базового устройства и дополнительных модулей входа/выхода, среди которых могут быть измерительные модули сигналов от ТС, от ТП или аналоговых сигналов, модули входа связи (USB, RS-485, Ethernet), модуль цифрового входа, модуль питания датчиков и модули сигнализации. Просмотр и изменение параметров конфигурации KRN100 производится как с помощью клавиш управления, так и с помощью внешнего программного обеспечения (ПО).
KRN1000 выполнен в виде моноблочной конструкции с сенсорным ЖК-дисплеем и встроенными внутрь модулями. Встроенные модули включают в себя процессорный модуль, измерительные модули сигналов от ТС, от ТП или аналоговых сигналов, модуль связи (USB, RS-485, Ethernet), а также дополнительные модули в соответствии с заказом. Просмотр и изменение параметров конфигурации KRN1000 производится как с помощью сенсорного ЖК-дисплея, так и с помощью внешнего программного обеспечения (ПО).
Фотографии общего вида регистраторов многоканальных технологических серии KRN100, KRN1000 представлены на рисунке 1.
Структурные схемы кодового обозначения регистраторов KRN100 и KRN1000 представлены ниже:
Структура кодового обозначения регистраторов KRN100
| KRN100 | — | XX | X | X | X | — | X | X | — | 0 | S |
Корпус: для монтажа в стандартную панель
Напряжение питания: 100-240 В переменного тока частотой 50/60 Гц
Выход связи:
0 - Нет
1 - RS485/Ethernet/USB (KRN-COM)
Выход питания для датчика:
0 - Нет
1 - 3 шт. (1 модуль KRN-24V3)
2 - 6 шт. (2 модуля KRN-24V3)
3 - 9 шт. (з модуля KRN-24V3)
4 - 12 шт. (4 модуля KRN-24V3)
Релейный выход сигнализации:
0 - Нет
1 - 4 шт. (1 модуль KRN-AR4)
2 - 8 шт. (2 модуля KRN-AR4)
3 - 12 шт. (3 модуля KRN-AR4)
Транзисторный выход сигнализации:
0 - Нет
1 - 6 шт. (1 модуль KRN-AT6)
2 - 12 шт. (2 модуля KRN-AT6)
Цифровой вход:
0 - Нет
1 - 6 шт. (1 модуль KRN-DI6)
2 - 12 шт. (2 модуля KRN-DI6)
Каналы ввода:
02 - 2 Канала (1 модуль KRN-UI2)
04 - 4 Канала (2 модуля KRN-UI2)
06 - 6 Каналов (3 модуля KRN-UI2)
08 - 8 Каналов (4 модуля KRN-UI2)
10 - 10 Каналов (5 модулей KRN-UI2) 12 - 12 Каналов (6 модулей KRN-UI2)
Структура кодового обозначения регистраторов KRN1000
XX
X
X
0
S
KRN1000
Корпус: для монтажа в стандартную панель
Напряжение питания:
100-240 В переменного тока частотой 50/60 Гц
Выход связи:
1 - RS422/RS485+Ethernet+USB-устройство
Дополнительный вход/выход:
0 - Нет
1 - Релейный выход сигнализации 8 каналов
2 - Релейный выход сигнализации 6 каналов + Цифровой вход 2 канала
3 - Релейный выход сигнализации 6 каналов + Выход питания 24 В постоянного тока для датчика
4 - Релейный выход сигнализации 6 каналов + Цифровой вход 2 канала + Выход питания 24 В постоянного тока для датчика
Каналы ввода:
04 - 4 Канала 08 - 8 Каналов 12 - 12 Каналов 16 - 16 Каналов

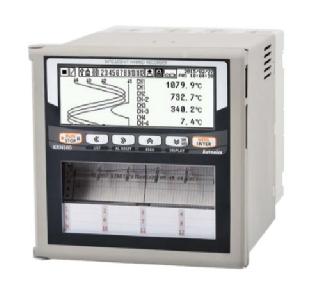

Рисунок 1 - Общий вид регистраторов
Программное обеспечение (ПО) регистраторов состоит из встроенной в микропроцессорный модуль средства измерений «Регистраторы многоканальные технологические серии KRN100, KRN1000» части ПО и автономной части ПО, предназначенной для настройки параметров и управления контролируемыми данными KRN100 и KRN1000 через персональный компьютер.
Для функционирования приборов необходимо наличие встроенной части ПО. Разделение ПО на метрологически значимую и незначимую части не реализовано. Метрологически значимой является вся встроенная часть ПО.
Идентификационные данные встроенной части ПО регистраторов KRN100 и KRN1000 приведены в таблицах 1 и 2 соответственно:
Таблица 1 - Идентификационные данные встроенной части ПО регистраторов KRN100
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование встроенного ПО | Firmware |
| Номер версии (идентификационный номер) ПО, не ниже | V20181008 |
| Цифровой идентификатор программного обеспечения | по номеру версии |
Таблица 2 - Идентификационные данные встроенной части ПО регистраторов KRN1000
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование встроенного ПО | Firmware |
| Номер версии (идентификационный номер) ПО, не ниже | V20170418 |
| Цифровой идентификатор программного обеспечения | по номеру версии |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств. Идентификационные данные автономной части ПО приведены в таблице 3:
Таблица 3
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование автономного ПО | DAQMaster |
| Номер версии (идентификационный номер) ПО, не ниже | 1.6.3 |
| Цифровой идентификатор программного обеспечения | по номеру версии |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендацией по метрологии Р 50.2.077-2014: программное обеспечение защищено от преднамеренных изменений с помощью простых программных средств.
Метрологические и основные технические характеристики регистраторов многоканальных технологических KRN100, KRN1000 приведены в таблицах 4-6.
| Типы НСХ(1), входные сигналы | Диапазон измерений | Пределы допускаемой абсолютной погрешности при температуре окружающей среды от +20 до +30 °С включ. | Пределы допускаемой абсолютной погрешности при температуре окружающей среды от 0 до +20 °С не включ. и св. +30 до +50 °С |
| 100П(2) (а=0,003910 °С-1) | от -200 до +850 °С | ±1,15 °С (в диапазоне от -200 до +500 °С включ.); ±(0,005-|t|(4) + 0,1) °С (в диапазоне св. +500 до +850 °С) | ±2,2 °С (в диапазоне от -200 до +500 °С включ.); ±(0,005-|t| + 0,1) °С (в диапазоне св. +500 до +850°С) |
| 50П(3) (а=0,003910 °С-1) | от -200 до +600 °С | ±1,5 °С | ±1,5°С |
| Cu100 (а=0,004280 °С-1) | от -200 до +200 °С | ±0,5 °С | ±0,9 °С |
| Cu50 (а=0,004280 °С-1) | от -200 до +200 °С | ±1,0 °С | ±1,0 °С |
| К | от -200 до +1350 °С | ±1,65 °С (в диапазоне св. -100 до +1350 °С); ±4,75 °С (в диапазоне от -200 до -100 °С включ.) | ±3,2 °С (в диапазоне св. -100 до +1350 °С); ±4,75 °С (в диапазоне от -200 до -100 °С включ.) |
| J | от -200 до +800 °С | ±1,1 °С (в диапазоне св. -100 до +1350 °С); ±3,1 °С (в диапазоне от -200 до -100 °С включ.) | ±2,1 °С (в диапазоне св. -100 до +1350 °С); ±3,1 °С (в диапазоне от -200 до -100 °С включ.) |
| Е | от -200 до +800 °С | ±1,1 °С (в диапазоне св. -100 до +1350 °С); ±3,1 °С (в диапазоне от -200 до -100 °С включ.) | ±2,1 °С (в диапазоне св. -100 до +1350 °С); ±3,1 °С (в диапазоне от -200 до -100 °С включ.) |
| Т, U (DIN 43710) | от -200 до +400 °С | ±3,0 °С (в диапазоне от -200 до -100 °С включ.); ±2,0 °С (в диапазоне св. -100 до +400 °С) | ±3,0 °С (в диапазоне от -200 до -100 °С включ.); ±2,0 °С (в диапазоне св. -100 до +400 °С) |
| B | от +400 до +1600 °С | ±1,3 °С | ±2,5 °С |
| Типы НСХ(1), входные сигналы | Диапазон измерений | Пределы допускаемой абсолютной погрешности при температуре окружающей среды от +20 до +30 °С включ. | Пределы допускаемой абсолютной погр ешности при температуре окружающей среды от 0 до +20 °С не включ. и св. +30 до +50 °С |
| R, S | от 0 до +1750 °С | ±4,0 °С (в диапазоне от 0 до +100 °С включ.); ±1,85 °С (в диапазоне св. +100 до +1750 °С) | ±4,0 °С (в диапазоне от 0 до +100 °С включ.); ±3,6 °С (в диапазоне св. +100 до +1750 °С) |
| N | от -200 до +1300°С | ±1,6 °С (в диапазоне св. -100 до +1300 °С); ±4,6 °С (в диапазоне от -200 до -100 °С включ.) | ±3,1 °С (в диапазоне св. -100 до +1300 °С); ±4,6 °С (в диапазоне от -200 до -100 °С включ. |
| L | от 0 до +600 °С | ±0,7 °С | ±1,3 °С |
| L (DIN 43710) | от -200 до +900 °С | ±1,2 °С (в диапазоне св. -100 до +900 °С); ±3,4 °С (в диапазоне от -200 до -100 °С включ.) | ±2,3 °С (в диапазоне св. -100 до +900 °С); ±3,4 °С (в диапазоне от -200 до -100 °С включ.) |
| Напряжение постоянного тока | от -60 до +60 мВ | ±0,13 мВ | ±0,25 мВ |
| от -200 до +200 мВ | ±0,41 мВ | ±0,81 мВ | |
| от -2 до +2 В | ±0,005 В | ±0,009 В | |
| от +1 до +5 В | ±0,005 В | ±0,009 В | |
| от -5 до +5 В | ±0,011 В | ±0,021 В | |
| от -1 до +10 В | ±0,021 В | ±0,032 В | |
| Сила постоянного тока | от 0 до 20 мА | ±0,03 мА | ±0,05 мА |
| от 4 до 20 мА | ±0,026 мА | ±0,042 мА | |
| Примечания: (1) - типы НСХ термопреобразователей сопротивления и термоэлектрических преобразователей по ГОСТ 6651-2009 (МЭК 60751) и ГОСТ Р 8.585-2001 (МЭК 60584-1) соответственно, кроме типов U, L - они по DIN 43710; (2) - в меню регистратора имеет обозначение DPt100W; (3) - в меню регистратора имеет обозначение DPt50W; (4) - t - значение измеряемой температуры, °С. | |||
| Типы НСХ(1), входные сигналы | Диапазон измерений | Пределы допускаемой абсолютной погрешности при температуре окружающей среды от +20 до +30 °С включ. | Пределы допускаемой абсолютной погрешности при температуре окружающей среды от 0 до +20 °С не включ. и св. +30 до +50 °С |
| 100П(2) (а=0,003910 °С-1) | от -200 до +850 °С | ±1,15 °С | ±2,2 °С |
| 50П(3) (а=0,003910 °С-1) | от -200 до +600 °С | ±1,6 °С (в диапазоне от -200 до +500 °С включ.); ±0,9 °С (в диапазоне св. +500 до +600 °С) | ±3,1° С (в диапазоне от -200 до +500 °С включ.); ±1,7 °С (в диапазоне св. +500 до +600 °С) |
| Cu100 (а=0,004280 °С-1) | от -200 до +200 °С | ±0,5 °С | ±0,9 °С |
| Cu50 (а=0,004280 °С-1) | от -200 до +200 °С | ±1,6°С | ±3,1°С |
| К | от -200 до +1350 °С | ±1,65 °С (в диапазоне св. -100 до +1350 °С); ±4,75 °С (в диапазоне от -200 до -100 °С включ.) | ±3,2 °С (в диапазоне св. -100 до +1350 °С); ±4,75 °С (в диапазоне от -200 до -100 °С включ.) |
| J | от -200 до +800 °С | ±1,1 °С (в диапазоне св. -100 до +800 °С); ±4,1 °С (в диапазоне от -200 до -100 °С включ.) | ±2,1 °С (в диапазоне св. -100 до +800 °С); ±4,1 °С (в диапазоне от -200 до -100 °С включ.) |
| Е | от -200 до +800 °С | ±1,1 °С (в диапазоне св. -100 до +800 °С); ±4,1 °С (в диапазоне от -200 до -100 °С включ.) | ±2,1 °С (в диапазоне св. -100 до +800 °С); ±4,1 °С (в диапазоне от -200 до -100 °С включ.) |
| Т, U (DIN 43710) | от -200 до +400 °С | ±2,1 °С (в диапазоне св. -100 до +400 °С); ±4,1 °С (в диапазоне от -200 до -100 °С включ.) | ±2,1 °С (в диапазоне св. -100.. до +400 °С); ±4,1 °С (в диапазоне от -200 до -100 °С включ.) |
| B | от +400 до +1600 °С | ±1,3 °С | ±2,5 °С |
| Типы НСХ(1), входные сигналы | Диапазон измерений | Пределы допускаемой абсолютной погрешности при температуре окружающей среды от +20 до +30 °С включ. | Пределы допускаемой абсолютной погрешности при температуре окружающей среды от 0 до +20 °С не включ. и св. +30 до +50 °С |
| R, S | от 0 до +1750 °С | ±5,35 °С (в диапазоне от 0 до +100 °С включ.); ±1,85 °С (в диапазоне св. +100 до +1750 °С) | ±5,35 °С (в диапазоне св. 0 до +100 °С включ.); ±3,6 °С (в диапазоне св. +100 до +1750 °С) |
| N | от -200 до +1300°С | ±1,6 °С (в диапазоне св. -100 до +1300 °С); ±4,6 °С (в диапазоне от -200 до -100 °С включ.) | ±3,1 °С (в диапазоне св. -100 до +1300 °С); ±4,6 °С (в диапазоне от -200 до -100 °С включ.) |
| L | от 0 до +600 °С | ±0,7 °С | ±1,3 °С |
| L (DIN 43710) | от -200 до +900 °С | ±1,2 °С (в диапазоне св. -100 до +900 °С); ±4,0 °С (в диапазоне от -200 до -100 °С включ.) | ±2,3 °С (в диапазоне св. -100 до +900 °С); ±4,0 °С (в диапазоне от -200 до -100 °С включ.) |
| Напряжение постоянного тока | от -60 до +60 мВ | ±0,13 мВ | ±0,25 мВ |
| от -200 до +200 мВ | ±0,41 мВ | ±0,81 мВ | |
| от -2 до +2 В | ±0,005 В | ±0,009 В | |
| от +1 до +5 В | ±0,005 В | ±0,009 В | |
| от -5 до +5 В | ±0,011 В | ±0,021 В | |
| от -1 до +10 В | ±0,021 В | ±0,032 В | |
| Сила постоянного тока | от 0 до 20 мА | ±0,03 мА | ±0,05 мА |
| от 4 до 20 мА | ±0,026 мА | ±0,042 мА | |
| Примечания: (1) - типы НСХ термопреобразователей сопротивления и термоэлектрических преобразователей по ГОСТ 6651-2009 (МЭК 60751) и ГОСТ Р 8.585-2001 (МЭК 60584-1) соответственно, кроме типов U, L - они по DIN 43710; (2) - в меню регистратора имеет обозначение DPt100W; (3) - в меню регистратора имеет обозначение DPt50W; | |||
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 85 до 264 |
| - частота переменного тока, Гц | 50 или 60 |
| Потребляемая мощность, В-А, не более: | |
| - KRN100 | 55 |
| - KRN1000 | 23 |
| Габаритные размеры регистратора (ДхШхВ), мм, не более: - KRN100 | 187x144x144 |
| - KRN1000 | 81x144x144 |
| Масса, кг, не более: | |
| - KRN100 | 2,0 |
| - KRN1000 | 1,4 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от 0 до +50 |
| - относительная влажность при температуре от +20 до +30 °С, не более, % | 85 |
| Средняя наработка до отказа, ч | 40000 |
| Средний срок службы, лет | 5 |
наносится на руководство по эксплуатации типографским способом.
Комплектность регистраторов KRN100 и KRN1000 приведена в таблицах 6 и 7.
Таблица 7 - Комплектность регистраторов KRN100
| Наименование | Обозначение | Кол-во |
| Регистратор многоканальный технологический серии KRN100 | KRN100 | 1 шт. |
| Бумага для печатного устройства | - | 1 шт. |
| Чернила для печатного устройства | - | 1 шт. |
| Крепление для монтажа | - | 2 шт. |
| Руководство по эксплуатации (на русском языке) | - | 1 экз. |
| Методика поверки МП 207-006-2020 | - | 1 экз. |
| По дополнительному заказу: | ||
| Модуль измерительный универсальный | KRN-UI2 | В соответствии с заказом |
| Модуль цифрового входа | KRN-DI6 | |
| Модуль релейного выхода сигнализации | KRN-AR4 | |
| Модуль транзисторного выхода сигнализации | KRN-AT6 | |
| Модуль питания для измерительных датчиков | KRN-24V3 | |
| Модуль выхода связи | KRN-COM | |
Таблица 8 - Комплектность регистраторов KRN1000
| Наименование | Кол-во | Примечание |
| Регистратор многоканальный технологический серии KRN1000 | 1 шт. | исполнение в соответствии с заказом |
| Крепление для монтажа | 4 шт. | - |
| Руководство по эксплуатации (на русском языке) | 1 экз. | - |
| Методика поверки МП 207-006-2020 | 1 экз. | - |
осуществляется по документу МП 207-006-2020 «Регистраторы многоканальные технологические KRN100, KRN1000. Методика поверки», утвержденному ФГУП «ВНИИМС» 23.03.2020 г.
Основные средства поверки:
- Эталон единицы силы постоянного электрического тока 2-го разряда в соответствии с приказом Росстандарта от 01.10.2018г. № 2091 - Калибратор многофункциональный и коммуникатор ВЕАМЕХ МС6 (-R) (Регистрационный № 52489-13);
- Эталон единицы постоянного электрического напряжения 3-го разряда по ГОСТ 8.027-2001 - Калибратор многофункциональный и коммуникатор ВЕАМЕХ МС6 (-R) (Регистрационный № 52489-13);
- Эталон единицы электрического сопротивления 3 разряда в соответствии с приказом Росстандарта от 15.02.2016 № 146 - Калибратор многофункциональный и коммуникатор ВЕАМЕХ МС6 (-R) (Регистрационный № 52489-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
отсутствуют.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 6651-2009. ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 8.585-2001. ГСИ. Термопары. Номинальные статические характеристики преобразования
ГОСТ 26.011-80. Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные
Международный стандарт МЭК 60751:2009 (2008-07) Промышленные чувствительные элементы термометров сопротивления из платины
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Росстандарта № 2091 от 01.10.2018 г. «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1х10-16 до 100 А»
Приказ Росстандарта № 146 от 15.02.2016 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления»
Техническая документация фирмы-изготовителя
