Государственный реестр средств измерений

Спектрофотометры Cary 3500 Uv-Vis, 78639-20

78639-20
Спектрофотометры Cary 3500 Uv-Vis предназначены для измерений коэффициента пропускания или оптической плотности твердых и жидких проб различного происхождения.
Карточка СИ
Номер в госреестре 78639-20
Наименование СИ Спектрофотометры
Обозначение типа СИ Cary 3500 Uv-Vis
Изготовитель "Agilent Technologies, Inc.", США; Завод-изготовитель "Agilent Technologies LDA Sdn Bhd.", Малайзия
Год регистрации 2020
Срок свидетельства 29.06.2025
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Спектрофотометры Cary 3500 Uv-Vis предназначены для измерений коэффициента пропускания или оптической плотности твердых и жидких проб различного происхождения.

Описание

Принцип действия спектрофотометров основан на измерении отношения интенсивностей излучения, прошедшего через исследуемый объект и пустую кювету.

Спектрофотометр Cary 3500 Uv-Vis представляет из себя систему, состоящую из отдельных модулей (в собственных корпусах), которая включает модуль монохроматора, в котором содержится источник света, монохроматор и блок электроники, и кюветный модуль с фотоприёмником. Управление спектрофотометром производится от внешнего компьютера.

Кюветный модуль может быть представлен в пяти исполнениях:

-    Cary UV-Vis Compact (2-х кюветный модуль без элемента Пелтье)

-    Cary UV-Vis Compact Peltier (2-х кюветный модуль с элементом Пелтье)

-    Cary UV-Vis Multicell (8-ми кюветный модуль без элементов Пелтье)

-    Cary UV-Vis Multicell Peltier (8-ми кюветный модуль с элементом Пелтье)

-    Cary UV-Vis Multizone (8-ми кюветный модуль с элементом Пелтье с возможностью индивидуальной установки температуры кювет)

Кюветные модули с элементом Пелтье позволяют производить термостатирование кю-ветного отделения в диапазоне температур от 0 до плюс 110 °C.

Оптическая схема Cary 3500 Uv-Vis - двухлучевая. Для разложения излучения в спектр в приборах используется компактный двойной монохроматор с дифракционными решетками. В качестве источников излучения используется ксеноновая лампа, а в качестве приемника - фотодиод.

Спектрофотометры имеют регулируемую ширину спектральной щели.

Пломбирование спектрофотометров не предусмотрено.

Общий вид спектрофотометров приведен на рисунках 1, 2.

Программное обеспечение

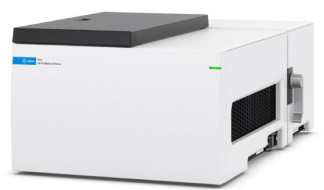

Рисунок 1 - Общий вид спектрофотометров Cary 3500 Uv-Vis (со стороны кюветного модуля)

Спектрофотометры оснащены встроенным программным обеспечением и автономным ПО Cary UV Workstation.

Идентификационные данные ПО приведены в таблице 1.

Все встроенное и автономное ПО является метрологически значимым.

Автономное ПО выполняет следующие функции:

-    управление спектрофотометром;

-    настройку режимов работы;

-    получение спектров;

-    обработку и хранение результатов измерений;

-    построение градуировочных графиков;

-    проведение диагностических проверок модулей спектрофотометра.

Встроенное ПО предназначено для сбора данных, их передачи в автономное ПО и для реализации аппаратных функций спектрофотометров.

Уровень защиты ПО «Cary UV Workstation» от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» при стандартном режиме установки, при опционально установленном модуле «Cary UV Workstation Plus» - «средний», встроенного ПО «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.

Таблица 1 - Идентификационные данные встроенного программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Встроенное ПО спектрофотометров Cary 3500 Uv-Vis

Cary UV Workstation

Номер версии (идентификационный номер) ПО, не ниже

7000

1.0.0000

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2- Метрологические характеристики

Наименование характеристики

Значение

Спектральный диапазон, нм

от 190 до 1100

Диапазон измерений спектральных коэффициентов направленного пропускания, %

от 0,1 до 99

Диапазон показаний спектральных коэффициентов направленного пропускания, %

от 0 до 100

Пределы допускаемой абсолютной погрешности спектрофотометра при измерении коэффициентов направленного пропускания, %

±1,0

Пределы допускаемой абсолютной погрешности установки длин волн, нм

±1,0

Таблица 3 -Основные технические характеристики

Наименование характеристики

Значение

Спектральная ширина щели (регулируемая), нм

от 0,1 до 5 нм с шагом 0,01 нм

Уровень рассеянного света (на 340 нм по NaNO2), %, не более

0,007

Габаритные размеры (ДхШхВ), мм, не более:

-    с кюветным модулем Compact

-    с кюветным модулем Multicell

280x435x445

280x700x445

Масса, кг, не более:

-    с кюветным модулем Compact

-    с кюветным модулем Multicell Peltier

21,7

34,2

Потребляемая мощность, В-А, не более:

-    модуля монохроматора

-    кюветного модуля Compact

-    кюветного модуля Multicell Peltier

100

130

480

Наименование характеристики

Значение

Напряжение питания частотой (50±1) Гц, В

от 110 до 240

Средний срок службы, лет

8

Средняя наработка на отказ, ч

10000

Термостатирование кюветного отделения (без применения водяных охлаждающих контуров)

от 0 до +110 °C

Условия эксплуатации:

-    диапазон температур окружающей среды, °С

-    диапазон относительной влажности, %, не более

-    диапазон атмосферного давления, кПа

от +15 до +30 80

от 84 до 106

Знак утверждения типа

наносится на спектрофотометры в виде клеевой этикетки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность спектрофотометров

Наименование

Обозначение

Количество

Спектрофотометр

-

1 шт.

Набор комплектующих

-

1 компл.

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП-242-2358-2019

1 экз.

Поверка

осуществляется по документу МП 242-2358-2019 «ГСИ. Спектрофотометры Cary 3500 Uv-Vis. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 16.12.2019 г. Основные средства поверки:

- комплект светофильтров КС-105, рег. № 22054-16.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на лицевую панель спектрофотометра, как показано на рисунке 1, и (или) на свидетельстве о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн от 0,2 до 20,0 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 2517 от 27.11.2018 г.

Техническая документация фирмы-изготовителя «Agilent Technologies, Inc.», США
