| Номер в госреестре | 78646-20 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-1000 |
| Изготовитель | ОАО "Резметкон", г.Батайск |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-1000 (далее резервуары) предназначены для измерения объема и хранения нефтепродуктов (дизельное топливо, бензин).
Принцип действия резервуаров основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Резервуары представляют собой стальную конструкцию, состоящую из цилиндрической стенки с плоским нижним и коническим верхним днищами. Вариант установки резервуаров -наземный.
На боковых стенках и крыше резервуара предусмотрены люки-лазы для обслуживания резервуара, смотровые, монтажные и замерные люки. Заполнение и выдача продукта производится через приемо-раздаточные устройства, расположенные в нижней части резервуара. Резервуары снабжены шахтной лестницей и площадками обслуживания с ограждением.
Резервуары установлены на Краснодарской нефтебазе № 4 ООО «ГЭС розница», резервуарный парк № 2, г.Краснодар, Тихорецкий 4-й проезд, 9.

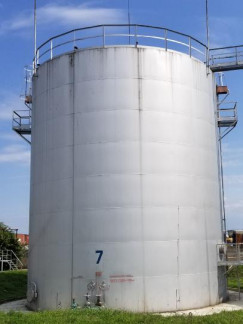

Общий вид резервуаров представлен на рисунках 1-4.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 1000,00 |
| Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ±0,2 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более | |
| - диаметр | 10433,0 |
| - высота | 11920,0 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -30 до +50 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерения
| Наименование | Обозначение | Количество |
| Резервуар вертикальный стальной цилиндрический заводские №№ 7, 8, 9 | РВС-1000 | 3 шт. |
| Паспорт | - | 3 экз. |
| Градуировочная таблица | - | 3 экз. |
осуществляется по документу ГОСТ 8.570-2000 «Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2-го класса точности Р20Н2К, регистрационный № 55464-13;
- рулетка измерительная металлическая 2-го класса точности Р20Н2Г, регистрационный № 46391-11;
- линейка измерительная металлическая с диапазоном измерения от 0 до 500 мм, регистрационный № 20048-05;
- толщиномер ультразвуковой А1209 регистрационный № 49605-12;
- нивелир технический 3Н-5Л, регистрационный № 13534-93.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке резервуара.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным цилиндрическим РВС-1000
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ГОСТ 8.570-2000 Резервуары стальные вертикальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 05.12.2024 |
