Приборы для измерений параметров контура поверхности Garant CM1, 78657-20

Приборы для измерений параметров контура поверхности Garant CM1 (далее по тексту -приборы) предназначены для измерений профилей различных деталей, а также для определения в измеренных профилях геометрических параметров: расстояний между точками.
Карточка СИ
Номер в госреестре 78657-20
Наименование СИ Приборы для измерений параметров контура поверхности
Обозначение типа СИ Garant CM1
Изготовитель "Hoffmann GmbH Qualitatswerkzeuge", Германия
Год регистрации 2020
Срок свидетельства 29.06.2025
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Приборы для измерений параметров контура поверхности Garant CM1 (далее по тексту -приборы) предназначены для измерений профилей различных деталей, а также для определения в измеренных профилях геометрических параметров: расстояний между точками.

Описание

Действие приборов основано на принципе ощупывания неровностей исследуемой поверхности щуповой консолью с алмазным или твердосплавным наконечником. Результаты измерений выводятся на монитор персонального компьютера в виде профилей и геометрических параметров профилей.

Прибор состоит из блока привода с измерительной системой, щуповой консоли, стойки с гранитным основанием и персонального компьютера.

На гранитном основании смонтирована колонна с вертикальными направляющими (ось Z), на которой крепится блок привода с горизонтальной направляющей (ось Х). Управление всеми перемещениями осуществляется при помощи меню на экране монитора с мышки или джойстика.

Прибор выпускается двух исполнений: с ручным и с автоматизированным (CNC) управлением измерительного стола по оси Y.

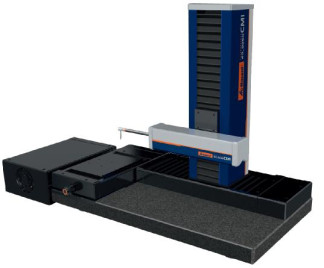

Общий вид приборов представлен на рисунке 1.

Пломбировка прибора от несанкционированного доступа не предусмотрена.

I

и

С

V

Программное обеспечение

Приборы имеют в своем составе программное обеспечение (ПО) Garant CM1, разработанное для конкретной измерительной задачи, осуществляющее измерительные функции, функции расчета параметров и функции индикации.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Garant CM1

Номер версии (идентификационный номер) ПО, не ниже

1.0

Цифровой идентификатор ПО

-

Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.

Уровень защиты программного обеспечения приборов «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики приборов

Наименование характеристики

Значение

Диапазон линейных измерений по оси X, мм

от 0 до 190

Диапазон линейных измерений по оси Z, мм

от 0 до 275

Пределы допускаемой абсолютной погрешности линейных измерений1^ мкм

±(2 + L/50)

где L - измеряемая длина, мм

Предел допускаемого отклонения от прямолинейности перемещения по оси X2), мкм

2 + L/50

где L - перемещение по оси X, мм

Разрешение по оси Z, мкм

0,05

Разрешение по оси X, мкм

0,05

1)    - при использовании стандартного щупа;

2)    - при скорости измерений 0,25 мм/с

Таблица 3 - Технические характеристики приборов

Наименование характеристики

Значение

Скорость измерений, мм/с

от 0,1 до 2,0

Измерительное усилие1-*, мН

от 10 до 150

Параметры электрического питания (от внешней сети):

-    напряжение переменного тока, В

-    частота переменного тока, Гц

230+“

50/60

Потребляемая мощность, В-А, не более

100

Габаритные размеры, мм, не более:

-    длина

-    ширина

-    высота

380

645

550

Масса, кг, не более

40

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность воздуха (без конденсата), %, не более

от +18 до +22 90

1) - при использовании стандартного щупа

Знак утверждения типа

наносят на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Прибор для измерений параметров контура поверхности

Garant CM1

1 шт.

Стандартный щуп для измерений контура

-

1 шт.

Калибровочное приспособление

-

1 шт.

Компьютер с предустановленным ПО

-

1 шт.

Джойстик^

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП 203-60-2019

1 экз.

1) - по дополнительному заказу

Поверка

осуществляется по документу МП 203-60-2019 «Приборы для измерений параметров контура поверхности Garant CM1. Методика поверки», утвержденному ФГУП «ВНИИМС» 28 октября 2019 г.

Основные средства поверки:

- мера для поверки приборов для измерений контура поверхности KN 100 (Рег. № 52266-12).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде оттиска клейма или на корпус прибора в виде голографической наклейки.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация фирмы-изготовителя

Зарегистрировано поверок 1
Поверителей 1
Актуальность данных 05.12.2024
