Полуприцепы-цистерны BONUM 914220, BONUM 914221, 78664-20

Назначение

Полуприцепы-цистерны BONUM 914220, BONUM 914221 (далее - ППЦ) предназначены для измерений объема нефтепродуктов и других жидкостей, за исключением пищевых.

Описание

Принцип действия ППЦ основан на заполнении их жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.

ППЦ состоят из сварной цистерны постоянного или переменного сечения круглой формы, установленной на шасси. Цистерны изготавливаются из стали, в том числе нержавеющей, или алюминиевого сплава и могут быть разделены на герметичные секции. Для гашения гидравлических ударов во время движения, внутри цистерны установлены волнорезы. Цистерна оборудована заливной горловиной цилиндрической или прямоугольной формы с установленным указателем уровня налива. ППЦ являются транспортными мерами полной вместимости (далее - ТМ). Указатель уровня налива находится в горловине или в полости цистерны.

Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:

-    горловину с указателем уровня;

-    съемную крышку горловины с заливным люком и дыхательным клапаном;

-    клапан донный;

-    кран шаровой;

-    рукава напорно-всасывающие;

-    насос, датчик уровня и оборудование для нижнего налива по дополнительному заказу.

ППЦ имеют модификации BONUM 914220/27, BONUM 914221/27, BONUM 914220/28,

BONUM 914221/28, BONUM 914220/29, BONUM 914221/29, BONUM 914220/31, BONUM 914221/31, BONUM 914220/32, BONUM 914221/32, BONUM 914220/33, BONUM 914221/33, BONUM 914220/34, BONUM 914221/34, BONUM 914220/36, BONUM 914221/36, BONUM 914220/38, BONUM 914221/38, которые отличаются геометрическими размерами, количеством осей шасси и номинальной вместимостью.

На боковых сторонах и сзади ППЦ имеют знаки ограничения максимальной скорости, надписи и знаки с информационными табличками для обозначения транспортного средства, перевозящего определенный груз.

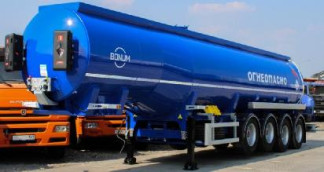

Общий вид ППЦ представлен на рисунках 1, 2 и 3.

Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение мест нанесения знака поверки представлены на рисунках 4, 5 и 6.

Верхний Сюрт    Б (4:1}

I цистерны

Рисунок 4 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива в полости цистерны, обозначение места нанесения знака поверки

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

движения, в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».

Основные средства поверки:

Рабочие эталоны 2-го разряда в соответствии с частями 1 и 3 Приказа Росстандарта от

07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на пломбу и (или) заклепку в соответствии с рисунками 4, 5, 6 и на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости

ТУ 29.20.23-003-24235179-2020 Полуприцепы-цистерны для жидких нефтепродуктов и других жидкостей BONUM 914220, BONUM 914221. Технические условия
