Сигнализаторы загазованности GDT, 78665-20

78665-20
Сигнализаторы загазованности GDT (далее - сигнализаторы) предназначены для измерений, непрерывного автоматического контроля и выдачи сигнализации о превышении установленных пороговых значений довзрывоопасной концентрации горючих газов - метана или сжиженного нефтяного газа (пропан-бутановая смесь) в воздухе и предельно-допустимых концентраций оксида углерода (угарный газ и углекислый газ).
Карточка СИ
Номер в госреестре 78665-20
Наименование СИ Сигнализаторы загазованности
Обозначение типа СИ GDT
Изготовитель "NRG Tech S.r.l.", Италия
Год регистрации 2020
Срок свидетельства 29.06.2025
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Сигнализаторы загазованности GDT (далее - сигнализаторы) предназначены для измерений, непрерывного автоматического контроля и выдачи сигнализации о превышении установленных пороговых значений довзрывоопасной концентрации горючих газов - метана или сжиженного нефтяного газа (пропан-бутановая смесь) в воздухе и предельно-допустимых концентраций оксида углерода (угарный газ и углекислый газ).

Описание

Принцип действия сигнализаторов - электрохимический или каталитический.

Сигнализаторы представляют собой стационарные одноканальные приборы непрерывного действия.

Сигнализатор выполнен в пластмассовом корпусе (негорючий платсик ABS) овальной формы (кроме GDT7 - прямоугольной формы из алюминия). В основании имеются отверстия для крепления корпуса к стене. На плате, расположенной внутри корпуса, установлены клеммные колодки для подключений цепей питания и исполнительных устройств. На верхней крышке расположены светодиодные индикаторы, вентиляционные отверстия, предназначенные для охлаждения прибора и доступа воздуха к датчику сигнализаторов, а также кнопка «тест», предназначенная для проверки работоспособности.

Сигнализаторы выпускаются в следующих модификациях: GDT1, GDT2, GDT4, GDT5, GDT7, различающихся по контролируемым параметрам, типу сенсора, времени срабатывания и видам сигнализации. Электрическое питание сигнализаторов осуществляется переменным током от сетевого блока питания и от источников постоянного тока.

Сигнализаторы обеспечивают следующие виды сигнализации:

-    постоянное свечение зеленого светодиодного индикатора, свидетельствующее о включении электрического питания;

-    постоянное свечение зеленого, красного светодиодных индикаторов и включение встроенной звуковой сигнализации, свидетельствующее о срабатывании сигнализации превышения порога концентрации газа в воздухе (кроме GDT2);

-    постоянное свечение зеленого и прерывистое свечение красного светодиодного индикаторов, свидетельствующее о срабатывании сигнализации по уровню «Порог 1» (только для GDT2);

-    постоянное свечение зеленого, прерывистое свечение красного светодиодного индикаторов и прерывистый звуковой сигнал, свидетельствующие о срабатывании сигнализации по уровню «Порог 2» (только для GDT2);

-    постоянное или прерывистое свечение желтого светодиодного индикатора, свидетельствующее о неисправности сигнализаторов.

Способ отбора пробы - диффузионный.

Сигнализаторы обеспечивают выполнение следующих основных функций:

-    непрерывное измерение содержания определяемого компонента в воздухе;

-    световую, звуковую сигнализацию, а также выдачу управляющего сигнала для электромагнитного клапана при превышении установленных пороговых значений;

-    выдачу цифрового сигнала (только информация о состоянии и срабатывании).

Сигнализаторы имеют общепромышленное исполнение и должны размещаться в

невзрывоопасных зонах помещений и наружных установок.

Внешний вид сигнализаторов, место нанесения знака утверждения типа приведены на рисунке 1. Пломбирование сигнализаторов не предусмотрено.

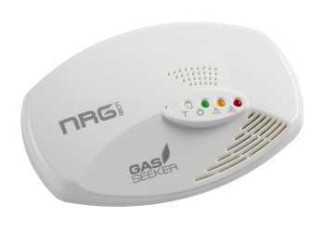

Рисунок 1 - Общий вид сигнализаторов

Программное обеспечение

ПО у сигнализаторов отсутствует.

Технические характеристики

Основные метрологические и технические характеристики сигнализаторов приведены в таблицах 1-2.

Таблица 1 - Основные метрологические характеристики сигнализаторов

Значение

Наименование характеристики

GDT1, GDT4, GDT5, GDT7

GDT2

Пороги срабатывания сигнализации для сигнализаторов загазованности:

1) оксидом углерода (СО), массовая концентрация, мг/м :

- ПОРОГ 1

20

-    ПОРОГ 2

2) диоксидом углерода (СО2), массовая концентрация, млн-1:

-    ПОРОГ 1

-

100

2000

- ПОРОГ 2

-

5000

3) метаном (CH4) массовая концентрация, % НКПР: - ПОРОГ

10

4) сжиженным нефтяным газом (пропан-бутановая смесь), массовая концентрация, % НКПР:

- ПОРОГ

10

Пределы допускаемой абсолютной погрешности срабатывания сигнализации для сигнализаторов загазованности:

1) оксидом углерода (СО), массовая концентрация, мг/м3:

- ПОРОГ 1

±5

-    ПОРОГ 2

2) оксидом углерода (СО2), массовая концентрация, млн-1:

-    ПОРОГ 1

-

±25

±25

- ПОРОГ 2

-

±25

3) метаном (CH4) массовая концентрация, % НКПР: - ПОРОГ

±5

4) сжиженным нефтяным газом (пропан-бутановая смесь), массовая концентрация, % НКПР:

- ПОРОГ

±5

Значение

Наименование характеристики

GDT1, GDT4, GDT5, GDT7

GDT2

Время срабатывания сигнализации по каждому порогу срабатывания сигнализации для сигнализаторов загазованности с, не более:

1) оксидом углерода (СО), массовая концентрация, мг/м :

- ПОРОГ 1

30

-    ПОРОГ 2

2) оксидом углерода (СО2), массовая концентрация, млн-1:

-    ПОРОГ 1

-

60

30

- ПОРОГ 2

-

60

3) метаном (CH4) массовая концентрация, % НКПР: - ПОРОГ

15

4) сжиженным нефтяным газом (пропан-бутановая смесь), массовая концентрация, % НКПР:

- ПОРОГ

15

* - значение НКПР по ГОСТ 30852.19-2002

Таблица 2 - Основные технические характеристики сигнализаторов

Наименование характеристики

Значение

GDT1, GDT4, GDT5

GDT7

GDT2

Время прогрева, мин, не более

1,5

Габаритные размеры, мм, не более:

-    высота

-    ширина

-    длина

170

108

39

110

75

60

170

108

139

Масса, кг, не более

0,3

0,7

0,3

Напряжение электрического питания*:

-    постоянного тока, В

-    от сетевого блока питания, В

12

12 или 24 230

230

Звуковая индикация тревоги, дБ/м, не более

85

Максимальная потребляемая электрическая мощность, Вт, не более В режиме ожидания, Вт, не более

3,5

2

Средняя наработка на отказ, ч

20000

Средний срок службы**, лет

5

) )2 О) О 5 5

Степень защиты по ГОСТ 14254-15

IP42

IP67, IP66

IP42

Условия эксплуатации:

-    температуры окружающей и анализируемой

o/~'

сред, C

-    относительная влажность при температуре +25 оС (без конденсации), %, не более

-    атмосферного давления, кПа

от -10 до +40

от -10 до +50

от -10 до +40 (СО) от -30 до +50 (СО2)

90

от 84,0 до 106,7

* В зависимости от номенклатуры заказа.

**Без учета срока службы чувствительного элемента (электрохимический).

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации или на корпус сигнализаторов.

Комплектность

Комплектность сигнализаторов приведена в таблице 3.

Таблица 3 - Комплектность сигнализаторов

Наименование

Обозначение

Количество

Сигнализаторы загазованности GDT

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП-ИНС-010/08-2019

1 экз.

Поверка

осуществляется по документу МП-ИНС-010/08-2019 «Сигнализаторы загазованности GDT. Методика поверки», утвержденному ООО «ИНЭКС СЕРТ» 01 октября 2019 г.

Основные средства поверки:

-    стандартные образцы состава газовых смесей ГСО 10704-2015, ГСО 11049-2018, ГСО 10566-2015 в баллонах под давлением;

-    рабочий эталон 1 разряда по Приказ Федерального агентства по техническому регулированию и метрологии от «14» декабря 2018 г. № 2664. Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах (Генераторы газовых смесей ГГС мод. ГГС-Р, ГГС-Т, ГГС-К, ГГС-03-03 рег. № 62151-15).

Допускается применения средств поверки, не приведенных в перечне, но обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

Сведения о методах измерений

приведены в эксплуатационной документации

Нормативные документы

Приказ № 2664 от 14.12.2018 г. «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

ГОСТ Р 52350.29.1-2010 Газоанализаторы и сигнализаторы горючих газов и паров электрические. Часть 1. Общие требования и методы испытаний

ГОСТ Р ЕН 50194-1-2012 Сигнализаторы горючих газов для жилых помещений. Часть 1. Общие технические требования и методы испытаний

Техническая документация изготовителя NRG Tech S.r.l., Италия

Зарегистрировано поверок 11
Поверителей 1
Актуальность данных 05.11.2024
78665-20
Номер в ГРСИ РФ:
78665-20
Производитель / заявитель:
"NRG Tech S.r.l.", Италия
Год регистрации:
2020
Cрок действия реестра:
29.06.2025
