Государственный реестр средств измерений

Резервуары стальные горизонтальные цилиндрические РГС-50, 78671-20

78671-20
Резервуары стальные горизонтальные цилиндрические РГС-50 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Карточка СИ
Номер в госреестре 78671-20
Наименование СИ Резервуары стальные горизонтальные цилиндрические
Обозначение типа СИ РГС-50
Изготовитель ООО "РН-Аэро", г.Москва
Год регистрации 2020
МПИ (интервал между поверками) 5 лет
Описание типа скачать
Методика поверки скачать

Назначение

Резервуары стальные горизонтальные цилиндрические РГС-50 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.

Описание

Резервуары стальные горизонтальные цилиндрические РГС-50 представляет собой горизонтальные цилиндрические сварные стальные сосуды, оборудованные приемо-раздаточными патрубками и технологическими люками.

Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.

Резервуары стальные горизонтальные цилиндрические РГС-50 заводские №№ 113, 114 расположены: Приморский край, пос. Угловое, ул. Кишиневская, 3, Обособленное подразделение в пос. Угловое Филиала ООО «РН-Аэро» в г. Артем.

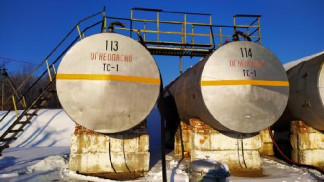

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-50 представлен на рисунке 1.

Рисунок 1 - Общий вид резервуаров стальных горизонтальных цилиндрических РГС-50

Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-50 не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

50

Пределы допускаемой относительной погрешности определения вместимости резервуара от 10 до 54 м , при геометрическом методе, %

±0,25

Наименование характеристики

Значение

Средний срок службы, лет

30

Условия эксплуатации:

о/~'

-    температура окружающего воздуха, С

-    атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар стальной горизонтальный цилиндрический

РГС-50

2 шт.

Паспорт

-

2 экз.

Поверка

Осуществляется геометрическим методом по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».

Основные средства поверки:

-    рулетка измерительная металлическая Р, Р20У2Г (регистрационный № 51171-12);

-    рулетка измерительная металлическая Р, Р50У2К (регистрационный № 51171-12);

-    толщиномер ультразвуковой ТЭМП-УТ1 с диапазоном измерений от 0,5 до 300 мм (регистрационный № 38230-08);

-    штангенциркуль ШЦ-1-150-0,1 (регистрационный № 260-05);

-    линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.

Сведения о методах измерений

отсутствуют.

Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГС-50

Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256

ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки

Зарегистрировано поверок 2
Поверителей 1
Актуальность данных 20.11.2024
78671-20
Номер в ГРСИ РФ:
78671-20
Производитель / заявитель:
ООО "РН-Аэро", г.Москва
Год регистрации:
2020
