Счетчики-расходомеры массовые Micro Motion, 78675-20

Назначение

Счетчики-расходомеры массовые Micro Motion (далее по тексту - СРМ) предназначены для измерений массового расхода и массы жидкости в составе измерительной линии систем измерений количества нефтепродуктов.

Описание

Принцип действия СРМ основан на использовании силы Кориолиса, значение которой зависит от массы жидкости и скорости ее движения по трубкам сенсора, следовательно, пропорционально массовому расходу рабочей жидкости. При прохождении рабочей жидкости по двум трубкам первичного преобразователя (сенсора), которые колеблются с одинаковой частотой, возникает разность фаз колебаний трубок. Данный сигнал передается на трансмиттер 2700R, где обрабатывается и преобразуется в измерительную информацию.

Выходным сигналом трансмиттера 2700R является последовательность импульсов, частота следования, которых пропорциональна массовому расходу жидкости.

СРМ состоят из сенсора модели CMF400М460NWEZEZZZ и трансмиттера модели 2700R12AEGEZWZ.

Отклонение температуры рабочей среды от температуры калибровки компенсируется установкой нуля СРМ.

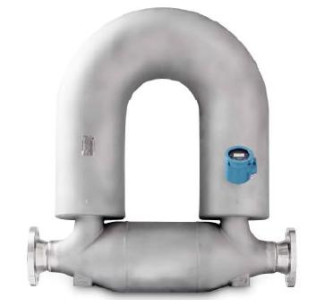

Общий вид СРМ представлен на рисунке 1.

Трансмиттер пломбируется с помощью проволоки и свинцовой (пластмассовой) пломбы. Место пломбировки СРМ представлено на рисунке 2.

Рисунок 2 - Схема пломбировки СРМ

Программное обеспечение

Программное обеспечение (далее по тексту - ПО) является встроенным. ПО имеет программную и физическую защиту от непреднамеренных и преднамеренных изменений. Программная защита обеспечивается разграничением прав пользователей, введением паролей, а также функцией защиты конфигурации. Физическая защита обеспечивается пломбированием клемм порта обслуживания. ПО СРМ имеет уровень защиты «высокий» по Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Метрологические и основные технические характеристики СРМ, включая показатели точности и физико-химические свойства измеряемой среды, приведены в таблицах 2, 3.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на маркировочную табличку методом наклейки и на центральную часть титульных листов паспорта типографским способом

Комплектность

Комплектность СРМ приведена в таблице 4.

Таблица 4 - Комплектность СРМ

Поверка

осуществляется по документам МП 1059-9-2019 «Инструкция. ГСИ. Счетчики-расходомеры массовые Micro Motion. Методика поверки», утвержден ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева» 20.03.2020 г.; МИ 3272-2010 «ГСИ. Счетчики-расходомеры массовые. Методика поверки на месте эксплуатации компакт-прувером в комплекте с турбинным преобразователем расхода и поточным преобразователем плотности».

Основные средства поверки:

- рабочий эталон 1-го разряда с диапазоном расхода, соответствующим поверяемому СРМ и пределами допускаемой относительной погрешности не более ±0,05% в соответствии с Государственной поверочной схемой, утвержденной приказом Росстандарта от 07.02.2018 г. № 256;

- рабочий эталон 2-го разряда с диапазоном расхода, соответствующим поверяемому СРМ и пределами допускаемой относительной погрешности не более ±0,1% в соответствии с Государственной поверочной схемой, утвержденной приказом Росстандарта от 07.02.2018 г. № 256.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке СРМ.

Сведения о методах измерений

приведены в эксплуатационных документах.

Нормативные документы, устанавливающие требования к счетчикам-расходомерам массовым Micro Motion

Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. N 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
