| Номер в госреестре | 78678-20 |
| Наименование СИ | Датчики уровня жидкости |
| Обозначение типа СИ | t030 |
| Изготовитель | "Siap+Micros s.p.a.", Италия |
| Год регистрации | 2020 |
| Срок свидетельства | 29.06.2025 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики уровня жидкости t030 (далее - датчики t030) предназначены для измерений уровня воды.
Принцип действия датчиков t030 основан на измерении интервала времени между излучением импульса и получением отраженного от поверхности контролируемой среды эхо-сигнала. По полученным значениям времени отраженного сигнала производится вычисление уровня воды.
Конструктивно датчики t030 состоят из электронного блока и антенны, вмонтированных в корпус из пластика. К корпусу датчиков t030 крепятся различные устройства наведения (в зависимости от модификации) и монтажный фланец.
Электронный блок вырабатывает микроволновые импульсы фиксированной частоты, которые передаются на излучающую антенну и излучаются в пространство. Эхо-сигналы, отраженные от поверхности контролируемой среды, принимаются и обрабатываются в электронном блоке. Затем с учетом высоты установки датчика t030 вычисляется значения уровня воды. В электронном блоке применяются фильтры, которые отсеивают паразитные эхо-сигналы и фоновые шумы. Измеренные значения преобразуется в сигнал (цифровой или аналоговый) для дальнейшей передачи потребителю.
Датчики t030 устанавливаются вертикально с помощью монтажного фланца или специальных кронштейнов (поставляются по заказу).
Датчики t030 выпускаются в четырех модификациях - t030a TLR3-I, t030b TLR3-SDI12, t030c TLR4-I, t030d TLR4-SDI12, которые отличаются метрологическими характеристиками и типами выходных сигналов.

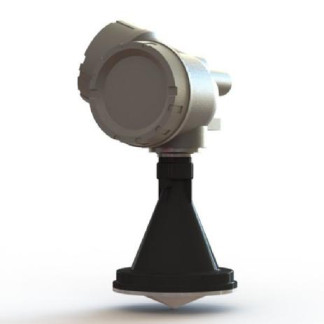

Общий вид датчиков уровня жидкости t030 представлен на рисунке 1.
Датчики t030 имеют встроенное программное обеспечение «Firmware» (далее- ПО). Встроенное ПО обеспечивает сбор, обработку и передачу результатов измерений.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | «Firmware» |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Значение | ||
| Наименование характеристики | t030a TLR3-I, t030b TLR3-SDI12 | t030c TLR4-I, t030d TLR4-SDI12 |
| Диапазон измерений уровня воды, м | от 0,4 до 30 | от 0,4 до 40 |
| Пределы допускаемой абсолютной погрешности измерений уровня, мм: - в диапазоне от 0,4 до 10 м включ. | ±10 | ±10 |
| - в диапазоне св. 10 м до 30 м включ. | ±20 | ±20 |
| - в диапазоне св. 30 м до 40 м | - | ±20 |
| Наименование характеристики | Значение |
| Напряжение питания от сети постоянного тока, В, при выходном | |
| сигнале: | |
| - от 4 до 20 мА, HART | от 10,4 до 30 |
| - SDI12, RS485 | от 7 до 30 |
| Потребляемая мощность, ВА, не более | 0,9 |
| Наработка на отказ, ч, не менее | 10000 |
| Средний срок службы, лет | 10 |
| Габаритные размеры, мм, не более: | |
| -высота | 160 |
| -ширина | 175 |
| -длина | 310 |
| Масса, кг, не более | 3,0 |
| Условия эксплуатации: | |
| - температура воздуха, °С | от -40 до +60 |
| - относительная влажность воздуха, % | от 0 до 100 |
| - атмосферное давление, гПа | от 600 до 1100 |
наносится в виде наклейки на корпус датчика t030 и типографским способом на паспорт. Комплектность средства измерений
Таблица 4 - Комплектность датчиков уровня жидкости t030
| Наименование | Обозначение | Количество |
| Датчик уровня жидкости t030 | модификация по заказу | 1 шт. |
| Паспорт | - | 1 экз. |
| Методика поверки | МП 2540-0066-2020 | 1 экз. |
осуществляется по документу МП 2540-0066-2020 «ГСИ. Датчики уровня жидкости t030. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 11.03.2020 г. Основные средства поверки:
- дальномер лазерный Leica DISTO D810 touch, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 56285-14.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Министерства природных ресурсов и экологии Российской Федерации № 436 от 19 октября 2015 г. «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области гидрометеорологии и смежных с ней областях, и обязательных метрологических требований к ним, в том числе показателей точности измерений»
Техническая документация SIAP+MICROS S.P.A., Италия
