| Номер в госреестре | 78681-20 |
| Наименование СИ | Установки измерительные |
| Обозначение типа СИ | ОЗНА-Агидель исп. ОЗНА-Агидель-050-025-АС-Т1-П1-СНП-У1 |
| Изготовитель | ООО "НПП "ОЗНА-Инжиниринг", г.Уфа |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки измерительные ОЗНА-Агидель исполнения ОЗНА-Агидель-050-025-АС-Т1-П1-СНП-У1 (далее - установки) предназначены для измерений массы, объема, плотности, температуры светлых нефтепродуктов при сливе из автомобильных цистерн.
Принцип действия установок основан на прямом методе измерений массы, объема, плотности, температуры и избыточного давления жидкости с помощью средств измерений, входящих в состав установок, и обработки полученных результатов блоком измерения и обработки информации.
Установки собраны на раме и состоят из средств измерений массы, объема, температуры, плотности жидкости, вспомогательных датчиков, показывающих манометров и мановакуумметров, сигнализаторов, обеспечивающих технологический режим установок. Для подключения установок к автомобильным цистернам используются устройства нижнего слива.
В качестве средств измерений массы, объема и плотности жидкости применяются счетчики-расходомеры массовые Micro Motion (регистрационный № 45115-16).
В качестве средств измерений температуры применяется датчики температуры ТСМТ, ТСПТ, ТСМТ Ех, ТСПТ Ех (регистрационный номер 75208-19).
Блок измерения и обработки информации реализуется на базе систем управления модульных B&R X20 (регистрационный № 57232-14).
Жидкость прокачивается через установку измерительную с помощью насоса.
Насос устанавливаться на раме установки. Управление расходом жидкости осуществляется с помощью управляемой запорно-регулирующей арматуры: поворотного шарового крана и электромагнитного клапана.
Поток жидкости подается в сепаратор (газоотделитель), где удаляется свободный газ. Результаты измерений массы, объема, плотности передаются в блок измерений и обработки информации по цифровому протоколу MODBUS. Результаты измерений температуры передаются в блок измерений и обработки информации по аналоговому интерфейсу.
Блок измерений и обработки информации обеспечивает считывание и обработку информации, поступающей от средств измерений и вспомогательных датчиков, формирование архивов измерений, отображение результатов измерений, формирование управляющих сигналов, передачу результатов измерений и служебной информации в сеть автоматизации технологических процессов предприятия.
Маркировка установок осуществляется следующим образом:
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| -х | -х | -х | -х | -х | -х | -х |
1 - 050 - рабочий диапазон расхода жидкости:
2 - 025 - пределы относительной погрешности измерений массы и объема жидкости
3 - АС - слив из автомобильных цистерн;
4 - Т1 - пределы допускаемой абсолютной погрешности измерений температуры жидкости;
5 - П1 - пределы допускаемой абсолютной погрешности измерений плотности жидкости;
6 - СНП - измеряемая среда светлые нефтепродукты;
7 - У1 - климатическое исполнение по ГОСТ 15150-69.
Общий вид установок представлен на рисунке 1.
Пломбировка установок осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируется фланцевые соединения средств измерений массы, объема и плотности установки, с нанесением знака поверки на пломбу, а так же давлением на специальную мастику, расположенную в чашечке винта крепления закрывающей пластины контроллера, с нанесением знака поверки на мастику. Средства измерений избыточного давления, температуры, входящие в состав установки, пломбируются в соответствии с описанием типа на конкретное средство измерений.

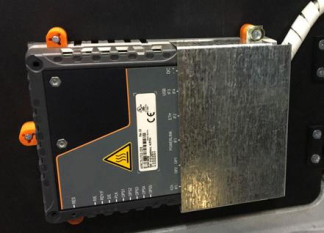

Места нанесения знаков поверки на фланцевые соединения средств измерений массы, объема и плотности, и чашечку винта крепления закрывающей пластины контроллера установок приведены на рисунке 2.
Программное обеспечение установок встроенное
Функции программного обеспечения: обработка измерительной информации, получаемой от средств измерений, входящих в состав установки, расчет температуры, плотности измеряемой среды, усредненных за время измерения, формирование отчетов измерений, управление процессом измерений, и передача результатов измерений через интерфейсы связи.
Программное обеспечение исключает возможность модификации или удаления данных через интерфейсы пользователя. Доступ к программному обеспечению защищен паролем.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения | AGIDEL.2L |
| Номер версии программного обеспечения | V2.xxx.xxx |
| Цифровой идентификатор программного обеспечения | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон расхода измеряемой среды, м3/ч (т/ч) | от 1 до 50 |
| Пределы допускаемой относительной погрешности измерений массы жидкости, % | ±0,25 |
| Пределы допускаемой относительной погрешности измерений объема жидкости, % | ±0,25 |
| Диапазон измерений температуры рабочей среды, °С | от -15 до +35 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,5 |
| Диапазон измерений плотности, кг/м3 | от 700 до 900 |
| Пределы допускаемой абсолютной погрешности измерений плотности жидкости, кг/м3 | ±0,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Измеряемая среда - жидкость с параметрами: - давление измеряемой среды, МПа - температура измеряемой среды, °С | от 0 до 1 от -15 до +35 |
| Условия эксплуатации: - температура окружающей среды, °С | от -40 до +45 |
| Параметры электрического питания: - напряжение переменного тока, В - частота, Гц | 380 ± 38; 220 ±22 50 ±1 |
| Потребляемая мощность, кВ А, не более | 15 |
| 1 | 2 |
| Габаритные размеры средства измерений (без площадки обслуживания, устройства верхнего налива и вспомогательных конструкций), мм, не более - высота | 3000 |
| - ширина | 1500 |
| - длина | 2500 |
| Масса, кг, не более | 2500 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 40000 |
наносится на маркировочную табличку, закрепленную на раме установки, изготовленную методом лазерной маркировки или аппликацией, а также в верхней части по центру титульных листов руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установки измерительные ОЗНА-Агидель | ОЗНА-Агидель-050-025-АС-Т1-П1-СНП-У1 | 6 шт. с заводскими номерами: №504-01, №504-02, №504-03, №505-01, №505-02, №505-031 |
| Руководство по эксплуатации | ОИ 504.00.00.00.000 РЭ | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | МП 1095-1-2019 | 1 экз. |
осуществляется по документу МП 1095-1-2019 «ГСИ. Инструкция. Установки измерительные ОЗНА-Агидель исполнения ОЗНА-Агидель-050-025-АС-Т1-П1-СНП-У1. Методика поверки» утвержденному ФГУП «ВНИИР» 27.12.2019 г.
Основные средства поверки:
- вторичный эталон согласно ГПС (часть 2), утвержденной приказом Росстандарта от
07.02.2018 № 256;
- рабочий эталон единицы плотности 1-го разряда в соответствии с ГОСТ 8.024-2002 в диапазоне значений от 600 до 1200 кг/м3.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, а также на свинцовые (пластмассовые) пломбы и на специальную мастику, установленные в соответствии с рисунком 2.
приведены в эксплуатационном документе.
Приказ Минэнерго России от 15 марта 2016 г. № 179 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при учете используемых энергетических ресурсов, и обязательных метрологических требований к ним, в том числе показателей точности измерений
Приказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости
ГОСТ 8.024-2002 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений плотности
ГОСТ 8.558-2009 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений температуры
ТУ 28.99.39-018-15301121-2018 Установки измерительные ОЗНА-Агидель. Технические условия
