| Номер в госреестре | 78682-20 |
| Наименование СИ | Контроллеры программируемые логические |
| Обозначение типа СИ | Emerson |
| Изготовитель | "Intelligent Platforms, LLC.", США |
| Год регистрации | 2020 |
| Срок свидетельства | 29.06.2025 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры программируемые логические Emerson (далее по тексту - контроллеры) предназначены для измерений аналоговых сигналов напряжения и силы постоянного тока стандартизованных диапазонов, сигналов от термопар и термопреобразователей сопротивления и количества импульсов, а также воспроизведений аналоговых сигналов для управления исполнительными механизмами.
Принцип действия контроллеров при измерении основан на использовании аналогоцифрового преобразования и воспроизведении аналоговых сигналов при помощи цифроаналогового преобразования. Аналоговые, милливольтовые, импульсно-частотные сигналы от первичных преобразователей, и сигналы от термопар и термопреобразователей сопротивлений поступают на входы модулей ввода, где они передаются на контроллеры для выработки управляющих воздействий в виде цифрового сигнала или обеспечивается воспроизведение аналоговых сигналов управления исполнительными механизмами.
Контроллеры конструктивно изготавливаются в корпусах из термопластмассы. На боковых и задней стенках корпусов предусмотрены клеммы для ввода/вывода различных сигналов, установлены интерфейсные разъемы и разъемы для подключения модулей. Дополнительно подключаемые модули монтируются на ДИН-рейках.
Контроллеры являются проектно-компонуемыми изделиями, на их основе могут быть построены многоуровневые информационные измерительные и распределенные системы различной размерности с открытой архитектурой, которые проектируются для конкретных объектов.
Для связи с компонентами, периферийными устройствами, первичными преобразователями контроллеры имеют встроенную поддержку следующих сетевых протоколов и технологий: Profinet, Ethernet, HART, Modbus или RS 232, RS 485, RS 422.
Контроллеры имеют следующие модификации (исполнения):
- PAC8000 - серия - представляет собой расположенную на полевом уровне аппаратную платформу, на базе которой работает прикладное программное обеспечение, осуществляющая мониторинг и управление технологическими процессами;
- RSTi-EP - серия - представляет собой модульный комплекс аппаратных средств, поддерживающая общую систему промышленной сети в соответствии с ГОСТ IEC 61131-2-2012. Контроллеры данной серии могут объединять до 64 активных модулей ввода-вывода;
- Rx3i - серия - представляет собой высокопроизводительный модульный масштабируемый контроллер. Модули ввода/вывода скомпонованы на шасси и осуществляют обмен данными с ЦПУ или интерфейсным модулем по шине PCI;
- VersaMax - серия - контроллеры с расширяемой архитектурой, имеющей широкий набор модулей ввода/вывода, шасси и сетевых интерфейсов, что позволяет также использовать как контроллер сбора данных и управления;

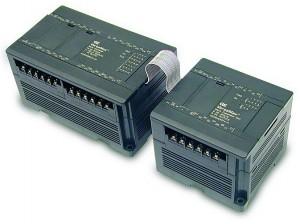

- VersaMax Micro - серия - свободно программируемые контроллеры, предназначенные для создания небольших систем.
На контроллерах при выпуске из производства устанавливаются шильдики с наименованием серии и обозначением модуля.
Пример обозначения: Контроллер Emerson PAC8000 8101-HI-TX.
Идентификационное обозначение и наименование модулей ввода/вывода контроллеров в различных исполнениях указаны в таблице 1.
| п/п | Обозначение модуля | Наименование модуля ввода/вывода |
| 1 | 2 | 3 |
| PAC8000- серии | ||
| 1 | 8101-HI-TX | Модуль 8-канального аналогового ввода от 4 до 20 мА с поддержкой HART протокола (далее по тексту - HART) |
| 2 | 8103-AI-TX | Модуль 8-канального аналогового ввода от 4 до 20 мА |
| 3 | 8105-TI-TC | Модуль 4-канального аналогового ввода для сигналов от термопар по ГОСТ Р 8.585-2001 |
| 4 | 8106-TI-RT | Модуль 4-канального аналогового ввода для сигналов от термопреобразователей сопротивления по ГОСТ 6651-2009 |
| 5 | 8119-VI-05 | Модуль 8-канального аналогового ввода от 1 до 5 В |
| RSTi-EP-серии | ||
| 6 | EP-3124 | Модуль 4-канального аналогового ввода от 0 до 20 мА; от 4 до 20 мА; от 0 до 5 В; от -5 до +5 В; от 0 до 10 В; от -10 до +10 В; от 1 до 5 В; от 2 до 10 В |
| 7 | EP-3164 | Модуль 4-канального аналогового ввода от 0 до 20 мА; от 4 до 20 мА; от 0 до 5 В; от -5 до +5 В; от 0 до 10 В; от -10 до +10 В; от 1 до 5 В; от 2 до 10 В |
| 8 | EP-3264 | Модуль 4-канального аналогового ввода от 0 до 20 мА; от 4 до 20 мА; от 0 до 5 В; от -5 до +5 В; от 0 до 10 В; от -10 до +10 В; от 1 до 5 В; от 2 до 10 В |
| 9 | EP-3368 | Модуль 4-канального аналогового ввода от 0 до 20 мА; от 4 до 20 мА; от 0 до 5 В; от -5 до +5 В; от 0 до 10 В; от -10 до +10 В; от 1 до 5 В; от 2 до 10 В |
| 10 | EP-3468 | Модуль 4-канального аналогового ввода от 0 до 20 мА; от 4 до 20 мА; от 0 до 5 В; от -5 до +5 В; от 0 до 10 В; от -10 до +10 В; от 1 до 5 В; от 2 до 10 В |
| 11 | EP-3664 | Модуль 4-канального аналогового ввода от 0 до 20 мА; от 4 до 20 мА; от 0 до 5 В; от -5 до +5 В; от 0 до 10 В; от -10 до +10 В; от 1 до 5 В; от 2 до 10 В |
| 12 | EP-4164 | Модуль 4-канального аналогового вывода от 0 до 20 мА; от 4 до 20 мА; от 0 до 5 В; от -5 до +5 В; от 0 до 10 В; от -10 до +10 В; от 1 до 5 В; от 2 до 10 В |
| 1 | 2 | 3 |
| 13 | EP-4264 | Модуль 4-канального аналогового вывода от 0 до 20 мА; от 4 до 20 мА; от 0 до 5 В; от -5 до +5 В; от 0 до 10 В; от -10 до +10 В; от 1 до 5 В; от 2 до 10 В |
| 14 | EP-3704 | Модуль 4-канального аналогового ввода для сигналов от термопреобразователей сопротивления по ГОСТ 6651-2009 |
| 15 | EP-3804 | Модуль 4-канального аналогового ввода для сигналов от термопар по ГОСТ Р 8.585-2001 |
| 16 | EP-5111 | Модуль 1-канального импульсного / частотного ввода |
| 17 | EP-5112 | Модулm 2-канального импульсного / частотного ввода |
| Rx3i-серии | ||
| 18 | IC694ALG220 | Модуль 4-канального аналогового ввода от -10 до +10 В; от 4 до 20 мА |
| 19 | IC694ALG221 | Модуль 4-канального аналогового ввода от 4 до 20 мА; от 0 до 20 мА |
| 20 | IC694ALG222 | Модуль 1-канального аналогового ввода от 0 до 10 В; от -10 до +10 В; от 4 до 20 мА; от 0 до 20 мА |
| 21 | IC694ALG223 | Модуль 16-канального аналогового ввода от 4 до 20 мА; от 0 до 20 мА |
| 22 | IC694ALG232 | Модуль 16-канального аналогового ввода от -10 В до+10 В, от 0 до 10 В |
| 23 | IC694ALG233 | Модуль 16-канального аналогового ввода от 4 до 20 мА; от 0 до 20 мА |
| 24 | IC694ALG442 | Комбинированный модуль, 4-канального аналогового ввода и 2 канального аналогового вывода от 0 до 10 В; от -10 до +10 В; от 4 до 20 мА; от 0 до 20 мА |
| 25 | IC695ALG106 | Модуль 6-канального аналогового ввода от -10 до +10 В; от -5 до +5 В; от -20 до +20 В; от 1 до 5 В; от 0 до 5 В; от 0 до 10 В; от 0 до 20 мА; от 4 до 20 мА с поддеркой HART |
| 26 | IC695ALG112 | Модуль 12-канального изолированного ввода от -10 до +10 В; от -5 до +5 В; от -20 до +20 В; от 1 до 5 В; от 0 до 5 В; от 0 до 10 В; от 0 до 20 мА; от 4 до 20 мА с поддеркой HART |
| 27 | IC694ALG542 | Комбинированный модуль, 4-канального аналогового ввода и 2 канального аналогового вывода от 0 до 10 В; от -10 до +10 В; от 4 до 20 мА; от 0 до 20 мА |
| 28 | IC695ALG312 | Модуль 12-канального изолированного ввода для сигналов от термопар по ГОСТ Р 8.585-2001 и напряжения от -50 до +50 мВ; от -150 до +150 мВ |
| 29 | IC694APU300 | Модуль импульсного / частотного ввода |
| 1 | 2 | 3 |
| 30 | IC695ALG412 | Модуль 12-канального изолированного ввода для сигналов от термопар по ГОСТ Р 8.585-2001 и напряжения от -50 до +50 мВ; от -150 до +150 мВ |
| 31 | IC695ALG600 | Универсальный модуль 8-канального аналогового ввода для тока, напряжения, термопреобразователей сопротивления, термопар по ГОСТ Р 8.585-2001, сопротивления постоянному току. |
| 32 | IC695ALG608 | Модуль 8-канального аналогового ввода от -10 до +10 В; от -5 до +5 В; от -20 до +20 В; от 1 до 5 В; от 0 до 5 В; от 0 до 10 В; от 0 до 20 мА; от 4 до 20 мА; |
| 33 | IC695ALG616 | Модуль 16-канального аналогового ввода от -10 до +10 В; от -5 до +5 В; от -20 до +20 В; от 1 до 5 В; от 0 до 5 В; от 0 до 10 В; от 0 до 20 мА; от 4 до 20 мА; |
| 34 | IC695ALG626 | Модуль 16-канального аналогового ввода от -10 до +10 В; от -5 до +5 В; от -20 до +20 В; от 1 до 5 В; от 0 до 5 В; от 0 до 10 В; от 0 до 20 мА; от 4 до 20 мА; |
| 35 | IC695ALG628 | Модуль 8 канального аналогового ввода от -10 до +10 В; от -5 до +5 В; от -20 до +20 В; от 1 до 5 В; от 0 до 5 В; от 0 до 10 В; от 0 до 20 мА; от 4 до 20 мА; |
| 36 | IC694ALG390 | Модуль 2-канального аналогового вывода от -10 до +10 В; |
| 37 | IC694ALG391 | Модуль 2-канального аналогового вывода от 0 до 20 мА; от 4 до 20 мА; от 0 до 5 В; от 1 до 5 В; |
| 38 | IC694ALG392 | Модуль 8-канального аналогового вывода от 4 до 20 мА; от 0 до 20 мА; от 0 до 10 В; от -10 до +10 В |
| 39 | IC695ALG704 | Модуль 4-канального аналогового вывода от 0 до 10 В; от -10 до +10 В; от 4 до 20 мА; от 0 до 20 мА |
| 40 | IC695ALG708 | Модуль 8-канального аналогового вывода от 0 до 10 В; от -10 до +10 В; от 4 до 20 мА; от 0 до 20 мА |
| 1 | 2 | 3 |
| 41 | IC695ALG728 | Модуль 8-канального аналогового вывода от 0 до 10 В; от -10 до +10 В; от 4 до 20 мА; от 0 до 20 мА |
| 42 | IC695ALG808 | Модуль 8-канального аналогового вsвода от 0 до 10 В; от -10 до +10 В; от 4 до 20 мА; от 0 до 20 мА |
| 43 | IC695ALG508 | Модуль 8-канального изолированного ввода для сигналов от термопреобразователей сопротивления по ГОСТ 6651-2009 |
| VersaMax-серии | ||
| 44 | IC200ALG230 | Модуль 4-канального аналогового ввода от -10 до +10 В; от 0 до 10 В; от 4 до 20 мА |
| 45 | IC200ALG260 | Модуль 8-канального аналогового ввода от -10 до +10 В; от 0 до 10 В; от 4 до 20 мА |
| 46 | IC200ALG240 | Модуль 8-канального аналогового ввода от -10 до +10 В; от 0 до 20 мА |
| 47 | IC200ALG261 | Модуль 8-канального аналогового ввода от -10 до +10 В |
| 48 | IC200ALG263 | Модуль 15-канального аналогового ввода от -10 до +10 В |
| 49 | IC200ALG265 | Модуль 15-канального аналогового ввода от -10 до +10 В |
| 50 | IC200ALG262 | Модуль 8-канального аналогового ввода от 0 до 20 мА; от 4 до 20 мА |
| 51 | IC200ALG264 | Модуль 15-канального аналогового ввода от 0 до 20 мА; от 4 до 20 мА |
| 52 | IC200ALG266 | Модуль 15-канального аналоговый ввода от 0 до 20 мА; от 4 до 20 мА |
| 53 | IC200ALG430 | Комбинированный модуль, 4 канального аналогового ввода и 2 канального аналогового вывода от 4 до 20 мА |
| 54 | IC200ALG431 | Комбинированный модуль 4-канального аналогового ввода и 2-канального аналогового вывода от 0 до 10 В |
| 55 | IC200ALG432 | Комбинированный модуль 4-канального аналогового ввода и 2-канального аналогового вывода от -10 до +10 В |
| 1 | 2 | 3 |
| 56 | IC200ALG320 | Модуль 4-канального аналогового вывода от 4 до 20 мА |
| 57 | IC200ALG620 | Модуль 4-канального ввода для сигналов от термопреобразователей сопротивления по ГОСТ 6651-2009 |
| 58 | IC200ALG321 | Модуль 4-канального аналогового вывода от 0 до 10 В |
| 59 | IC200ALG322 | Модуль 4-канального аналогового вывода от -10 до +10 В |
| 60 | IC200ALG325 | Модуль 8-канального аналогового вывода от 0 до 10 В; от -10 до +10 В |
| 61 | IC200ALG327 | Модуль 16-канального аналогового вывода от 0 до 10 В; от -10 до +10 В |
| 62 | IC200ALG326 | Модуль 8-канального аналогового вывода от 0 до 20 мА; от 4 до 20 мА |
| 63 | IC200ALG328 | Модуль 12-канального аналогового вывода от 0 до 20 мА; от 4 до 20 мА |
| 64 | IC200ALG331 | Модуль 4-канального аналогового вывода от -10 до +10 В; от 4 до 20 мА |
| 65 | IC200ALG630 | Модуль 7-канального ввода для сигналов от термопар по ГОСТ Р 8.585-2001 |
| VersaMax Micro - серии | ||
| 66 | IC200UAL004 | Комбинированный модуль 4-канального аналогового ввода и 2-канального аналогового вывода от 0 до 10 В; от 0 до 20 мА; от 4 до 20 мА; от -10 до +10 В |
| 67 | IC200UAL005 | Комбинированный модуль 4-канального аналогового ввода и 2-канального аналогового вывода от 0 до 10 В; от 0 до 20 мА; от 4 до 20 мА; от -10 до +10 В |
| 68 | IC200UAL006 | Комбинированный модуль 4-канального аналогового ввода и 2-канального аналогового вывода от 0 до 10 В; от 0 до 20 мА; от 4 до 20 мА; от -10 до +10 В |
| 69 | IC200UEX616 | Комбинированный модуль 4-канального аналогового ввода и 2-канального аналогового вывода от 0 до 10 В; от 0 до 20 мА; от 4 до 20 мА; от -10 до +10 В |
| 70 | IC200UEX626 | Комбинированный модуль 4-канального аналогового ввода и 2-канального аналогового вывода от 0 до 10 В; от 0 до 20 мА; от 4 до 20 мА; от -10 до +10 В |
| 71 | IC200UEX636 | Комбинированный модуль 4-канального аналогового ввода и 2-канального аналогового вывода от 0 до 10 В; от 0 до 20 мА; от 4 до 20 мА; от -10 до +10 В |
| 1 | 2 | 3 |
| 72 | IC200UEX624 | Комбинированный модуль 4-канального аналогового ввода и 2-канального аналогового вывода от 0 до 10 В; от 0 до 20 мА; от 4 до 20 мА; от -10 до +10 В |
| 73 | IC200UEX826 | Модуль 4-канального аналогового вывода сигналов термопар по ГОСТ Р 8.585-2001 и стандартизированных сигналов |
| 74 | IC200UEX824 | Универсальный комбинированный модуль 4канального аналогового ввода и 2-канального аналогового вывода сигналов от термопар по ГОСТ Р 8.585-2001 и стандартизированных сигналов |
| 75 | IC200UEX724 | Универсальный комбинированный модуль 4-канального аналогового ввода сигналов от термопреобразователей сопротивления по ГОСТ 6651-2009 и 2-канального и 2-канального аналогового вывода от 0 до 10 В; от 0 до 20 мА; от 4 до 20 мА; |
| 76 | IC200UEX734 | Универсальный комбинированный модуль 4-канального аналогового вывода сигналов от термопреобразователей сопротивления по ГОСТ 6651-2009 |
| 77 | IC200UEX726 | Универсальный комбинированный модуль 4-канального аналогового ввода сигналов от термопреобразователей сопротивления по ГОСТ 6651-2009 и 2-канального и 2-канального аналогового вывода от 0 до 10 В; от 0 до 20 мА; от 4 до 20 мА |
| 78 | IC200UEX736 | Универсальный комбинированный модуль 4-канального аналогового ввода и 2-канального аналогового вывода сигналов от термопар по ГОСТ Р 8.585-2001 и стандартизированных сигналов |
д)
Места нанесения знака поверки представлены на рисунке 2.
г) исполнение PAC8000 -серия
Программное обеспечение (далее по тексту - ПО) контроллеров состоит из встроенного в контроллеры ПО.
ПО влияющее на метрологические характеристики, устанавливается во флэш-память микропроцессора устройства (модуля, контроллера) при выпуске в производственном цикле на заводе-изготовителе. ПО выполняет функции аналого-цифрового преобразования электрических сигналов, последующую обработку и передачу в цифровой форме на вышестоящие уровни автоматизированных систем.
Влияние ПО учтено при нормировании метрологических характеристик контроллеров. Контроллеры имеют защиту встроенного ПО от непреднамеренных и преднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллеров от чтения и записи.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значения | ||||
| VersaMax Micro-серия | VersaMax- серия | Rx3i- серия | PAC8000- серия | RSTi-EP- серия | |
| Идентификационное наименование | Firmware | Firmware | Firmware | Firmware | Firmware |
| Номер версии (идентификационный номер) | Не ниже 4.0 | Не ниже 1.25 | Не ниже 1.60 | Не ниже 1.05 | Не ниже 01.00.11 |
| Цифровой идентификатор ПО | - | - | - | - | - |
Таблица 3 - Метрологические характеристики контроллеров при измерении силы и напряжения постоянного тока
| Обозначение модуля | Диапазоны входных сигналов | Пределы допускаемой приведенной ( у) / абсолютной (А) погрешности |
| 1 | 2 | 3 |
| VersaMax Micro - серии | ||
| IC200UAL004, IC200UAL005, IC200UAL006, IC200UEX616, IC200UEX626, IC200UEX636, IC200UEX624 | от 0 до 10 В от 0 до 20 мА от 4 до 20 мА от -10 до +10 В | ±1 (у) ±1 (Y)* |
| IC200UEX826, IC200UEX824 | от -50 до +50 мВ от -100 до +100 мВ | ±0,5 (у) |
| VersaMax - серии | ||
| IC200ALG230 | от -10 до +10 В от 0 до 10 В от 4 до 20 мА | ±0,5 (у) ±1,0 (Y)* |
| IC200ALG260 | от -10 до +10 В от 0 до 10 В от 4 до 20 мА | ±0,5 (y) ±1,0 (y)* |
| IC200ALG240 | от -10 до +10 В от 0 до 20 мА | ±0,5 (y) ±1,0 (y)* |
| IC200ALG261 | от -10 до +10 В | ±0,5 (y) ±1,0 (y)* |
| IC200ALG263 | от -10 до +10 В | ±0,5 (y) ±1,0 (y)* |
| 1 | 2 | 3 |
| IC200ALG265 | от -10 до +10 В | ±0,5 (у) ±1,0 (y)* |
| IC200ALG262 | от 0 до 20 мА от 4 до 20 мА | ±0,5 (y) ±1,0 (y)* |
| IC200ALG264 | от 0 до 20 мА от 4 до 20 мА | ±0,5 (y) ±1,0 (y)* |
| IC200ALG266 | от 0 до 20 мА от 4 до 20 мА | ±0,5 (y) ±1,0 (y)* |
| IC200ALG430 | от 4 до 20 мА | ±0,5 (y) ±1,0 (y)* |
| IC200ALG431 | от 0 до 10 В | ±0,5 (y) ±1,0 (y)* |
| IC200ALG432 | от - 10 до 10 В | ±0,5 (y) ±1,0 (y)* |
| RX3i - серии | ||
| IC694ALG220 | от -10 до +10 В от 4 до 20 мА | ±30 мВ (A) ±160 м^(А) |
| IC694ALG221 | от 4 до 20 мА от 0 до 20 мА | ± 0,1 (y) |
| IC694ALG222 | от 0 до 10 В от -10 до +10 В от 4 до 20 мА от 0 до 20 мА | ±0,25 (y) ±0,5 (y)* |
| IC694ALG223 | от 4 до 20 мА от 0 до 20 мА | ±0,25 (y) ±0,5 (y)* |
| IC694ALG232 | от 0 до 10 В от -10 до +10 В | ±0,25 (y) ±0,5 (y)* |
| IC694ALG233 | от 4 до 20 мА от 0 до 20 мА | ±0,25 (y) ±0,5 (y)* |
| IC695ALG106, IC695ALG112 | от -10 до +10 В от -5 до +5 В от -20 до +20 В от 1 до 5 В от 0 до 5 В от 0 до 10 В от 0 до 20 мА от 4 до 20 мА | ±0,1 (y) ±0,2 (y)* |
| IC695ALG312, IC695ALG412, | от -50 до +50 мВ от -150 до +150 мВ | ±0,1 (y) ±0,25 (y)* |
| IC695ALG600 | от 0 до 20 мА от 4 до 20 мА от 0 до 50 мВ от 0 до 150 мВ от 0 до 5 В от 1 до 5 В от -10 до +10 В | ± 0,1 (y) |
| 1 | 2 | 3 |
| IC695ALG608, IC695ALG616, IC695ALG626, IC695ALG628 | от -10 до +10 В от -5 до +5 В от -20 до +20 В от 1 до 5 В от 0 до 5 В от 0 до 10 В от 0 до 20 мА от 4 до 20 мА | ±0,05 (у) ±0,1 (у)* ±0,05 (у) ±0,125 (у)* ±0,1 (Y) ±0,2 (у)* ±0,1 (Y) ±0,25 (у)* ±0.125 (y) ±0,3125 (y)* |
| IC694ALG442, IC694ALG542 | от 0 до 10 В от -10 до +10 В от 0 до 20 мА от 4 до 20 мА | ±0.25 (y) ±0,5 (y)* |
| RSTi-EP - серии | ||
| EP-3124 | от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от -5 до +5 В от 0 до 10 В от -10 до +10 В от 1 до 5 В от 2 до 10 В | ±0,2 (y) |
| EP-3164, EP-3264, EP-3368, EP-3468, EP-3664 | от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от -5 до +5 В от 0 до 10 В от -10 до +10 В от 1 до 5 В от 2 до 10 В | ±0,1 (y) |
| PAC8000 - серии | ||
| 8101-HI-TX, 8103-AI-TX | от 4 до 20 мА | ±0,1 (y) |
| 8119-VI-05 | от 0 до 5 В | ±0,1 (y) |
| Примечания: нормирующим значением при определении приведенной (у) погрешности является диапазон входного сигнала. * - Пределы допускаемой приведенной ( у) / абсолютной (А) погрешности в условиях эксплуатации. | ||
Таблица 4 - Метрологические характеристики контроллеров при воспроизведении силы и напряжения постоянного тока_
| Обозначение модуля | Диапазоны входных сигналов | Пределы допускаемой приведенной ( y) / абсолютной (А) погрешности |
| 1 | 2 | 3 |
| VersaMax Micro - серии | ||
| IC200UAL004, IC200UAL005, IC200UAL006, IC200UEX616, IC200UEX626, IC200UEX636, IC200UEX624 | от 0 до 10 В от 0 до 20 мА от 4 до 20 мА от -10 до +10 В | ±1,0 (Y) ±1,0 (y)* |
| IC200UEX724, IC200UEX734, IC200UEX726, IC200UEX736 | от 0 до 10 В от 0 до 20 мА от 4 до 20 мА | ±0,5 (y)* |
| IC200UEX824, IC200UEX826 | от 0 до 10 В от 0 до 20 мА | ±1,0 (Y) |
| VersaMax - серии | ||
| IC200ALG320 | от 4 до 20 мА | ±0,5 (y) ±1,0 (y)* |
| IC200ALG321 | от 0 до 10 В | ±0,5 (y) ±1,0 (y)* |
| IC200ALG322 | от -10 до +10 В | ±0,5 (y) ±1,0 (y)* |
| IC200ALG325 | от 0 до 10 В от -10 до +10 В | ±0,5 (y) ±1,0 (y)* |
| IC200ALG327 | от 0 до 10 В от -10 до +10 В | ±0,5 (y) ±1,0 (y)* |
| IC200ALG326 | от 0 до 20 мА от 4 до 20 мА | ±0,5 (y) ±1,0 (y)* |
| IC200ALG328 | от 0 до 20 мА от 4 до 20 мА | ±0,5 (y) ±1 (Y)* |
| IC200ALG430 | от 4 до 20 мА | ±0,5 (y) ±1,0 (y)* |
| IC200ALG431 | от 0 до 10 В | ±0,5 (y) ±1,0 (y)* |
| IC200ALG432 | от -10 до +10 В | ±0,5 (y) ±1,0 (y)* |
| IC200ALG331 | от -10 до +10 В от 4 до 20 мА | ±0,1 (Y) |
| RX3i - серии | ||
| IC694ALG390 | от -10 до +10 В | ±5 мВ (А) |
| IC694ALG391 | от 4 до 20 мА от 0 до 20 мА от 1 до 5 В от 0 до 5 В | ±8 мкА (А) ±10 мыЛ (А) ±50 мВ (А) ±50 мВ (А) |
| 1 | 2 | 3 |
| IC694ALG392 | от 4 до 20 мА от 0 до 20 мА от 0 до 10 В от -10 до +10 В | ±0,25 (y) ±0,5* (y)* ±0,5 (y) ±1,0 (y)* |
| IC695ALG704, IC695ALG708, IC695ALG728 | от 0 до 10 В от -10 до +10 В от 4 до 20 мА от 0 до 20 мА | ±0,15 (y) ±0,3 (y)* |
| IC695ALG808 | от 0 до 10 В от -10 до +10 В от 4 до 20 мА от 0 до 20 мА | ±0,15 (y) ±0,25 (y)* |
| IC694ALG442, IC694ALG542 | от 0 до 10 В от -10 до +10 В от 4 до 20 мА от 0 до 20 мА | ±0,25 (y) ±0,5 (y)* |
| RSTi-EP - серии | ||
| EP-4164, EP-4264 | от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от -5 до +5 В от 0 до 10 В от -10 до +10 В от 1 до 5 В от 2 до 10 В | ±0,1 (y) |
| PAC8000 - серии | ||
| 8102-H0-IP, 8104-A0-IP | от 4 до 20 мА | ±0,1 (y) |
| Примечание: - нормирующим значением при определении приведенной (y) погрешности является диапазон входного сигнала. - * - пределы допускаемой приведенной (y) / абсолютной (А) погрешности в условиях эксплуатации. | ||
Таблица 5 - Метрологические характеристики контроллеров при преобразовании сигналов от термопреобразователей сопротивления по ГОСТ 6651-2009_
| Обозначение модуля | Тип термопреобразователя сопротивления | Диапазоны контролируемого параметра (температуры), °С | Пределы допускаемой приведенной (y) / абсолютной (A) |
| погрешности | |||
| 1 | 2 | 3 | 4 |
| VersaMax Micro - серии | |||
| IC200UEX724, IC200UEX734, | Pt100 | от -100 до +600 | ±0,5 (y) |
| IC200UEX726 ,IC200UEX736 | а = 0,00385 С-1 | ||
| VersaMax - серии | |||
| Pt25 | от -200 до +630 | ||
| а = 0,00392 С-1 | |||
| Pt100 | от -180 до +850 | ||
| а = 0,00385 С-1 | |||
| Pt1000 | от -200 до +500 | ||
| а =0,00375 С-1 | |||
| Cu10 | от -75 до +150 | ||
| IC200ALG620 | а =0,00427 С-1 Cu50 о 1 а =0,00427 С-1 Cu100 о 1 а =0,00428 С-1 Ni100 о 1 а =0,00617 С-1 Ni120 о 1 а =0,00627 С-1 | от -100 до +260 от -100 до +260 от -60 до +180 от -80 до +260 | ±0,15 (y) |
| 1 | 2 | 3 | 4 |
| RX3i - серии | |||
| Pt385 | от -200 до +850 | ||
| о 1 а = 0,00385 С-1 | |||
| Pt3916 | от -200 до +630 | ||
| о 1 а = 0,00391 С-1 | |||
| Ni618 | от -100 до +260 | ||
| IC695ALG600 | о 1 а = 0,00618 С-1 Ni672 о 1 а = 0,00672 С-1 NiFe518 о 1 а = 0,00518 С-1 Cu426 о 1 а = 0,00427 С-1 | от -80 до +260 от -100 до +200 от -100 до +260 | ± 0,1(y) |
| 50П | от -200 до +850 | ±1,0 °C (А) | |
| о 1 а = 0,00385 С-1, | ±1,7 °C (А)* | ||
| 100П | от -200 до +850 | ±0,7 °C (А) | |
| о 1 а = 0,00385 С-1, | ±1,2 °C (А)* | ||
| 200П | от -200 до +850 | ±0,6 °C (А) | |
| о 1 а = 0,00385 С-1, | ±1,0 °C (А)* | ||
| 500П | от -200 до +850 | ±0,5 °C (А) | |
| о 1 а = 0,00385 С-1, | ±0,9 °C (А)* | ||
| 1000П | от -200 до +850 | ±0,5 °C (А) | |
| о 1 а = 0,00385 С-1, | ±0,9 °C (А)* | ||
| 100П | от -200 до +850 | ±0,6 °C (А) | |
| о 1 а = 0,00391 С-1, | ±1,1 °C (А)* | ||
| 200П | от -200 до +850 | ±0,5 °C (А) | |
| о 1 а = 0,00391 С-1, | ±0,9 °C (А)* | ||
| IC695ALG508 | 500П | от -200 до +850 | ±0,4 °C (А) |
| а = 0,00391 °С-1, | ±0,8 °C (А)* | ||
| 1000П | от -200 до +850 | ±0,4 °C (А) | |
| о 1 а = 0,00391 С-1, | ±0,8 °C (А)* | ||
| Ni618 | от -100 до +260 | ±0,3 °C (А) | |
| о 1 а = 0,00618 С-1, | ±0,5 °C (А)* | ||
| Ni672 | от -100 до +260 | ±0,3 °C (А) | |
| о 1 а = 0,00672 С-1, | ±0,5 °C (А)* | ||
| NiFe518 | от -100 до +2000 | ±0,4 °C (А) | |
| о 1 а = 0,00518 С-1, | ±0,7 °C (А)* | ||
| Cu10 | от -100 до +260 | ±1,0 °C (А) | |
| о 1 а = 0,00427 С-1, | ±2,4 °C (А)* | ||
| Cu50 | от -100 до +260 | ±0,8 °C (А) | |
| о 1 а = 0,00427 С-1, | ±1,9 °C (А)* | ||
| Cu100 | от -100 до +260 | ±0,8 °C (А) | |
| о 1 а = 0,00427 С-1 | ±1,9 °C (А)* | ||
| 1 | 2 | 3 | 4 |
| RSTi-EP - серии | |||
| Pt100 о 1 а = 0,00385 С-1, Pt200 о 1 а = 0,00385 С-1, Pt500 о 1 а = 0,00385 С-1, Pt1000 о 1 а = 0,00385 С-1, | от -200 до +850 от -200 до +850 от -200 до +850 от -200 до +850 | ±0,2 (y) | |
| EP-3704 | Ni100 о 1 а = 0,00627 С-1, Ni120 о 1 а = 0,00627 С-1, Ni 200 о 1 а = 0,00627 С-1, Ni500 о 1 а = 0,00627 С-1, Ni1000 о 1 а = 0,00627 С-1, | от -60 до +250 от -80 до +260 от -60 до +250 от -60 до +250 от -60 до +250 | ±0,3 (y) |
| Cu10 о 1 а = 0,00427 С-1 | от -100 до +260 | ±0,6(y) | |
| PAC8000 - серии | |||
| 8106-TI-RT | Pt100 о 1 а = 0,00385 С-1 Pt100 о 1 а = 0,00385 С-1 Ni120 о 1 а = 0,00627 С-1 | от -200 до +850 от -200 до +510 от -80 до +320 | ± 0,2 (y) |
| Примечания: - нормирующим значением при определении приведенной (y) погрешности является диапаон | |||
| входного сигнала. - * - пределы допускаемой приведенной ( y) / абсолютной (А) погрешности в условиях | |||
| эксплуатации. | |||
Таблица 6 - Метрологические характеристики контроллеров при преобразовании сигналов от термопар по ГОСТ Р 8.585-2001_
| Обозначение модуля | Тип термопары | Диапазоны контролируемого параметра (температуры), °С | Пределы допускаемой приведенной ( y) / абсолютной (А) погрешности |
| 1 | 2 | 3 | 4 |
| VersaMaxMicro - серии | |||
| IC200UEX824 | К | от -200 до +1200 | ±0,4 (y) |
| J | от -40 до +750 | ±0,3( y) | |
| E | от -200 до +900 | ±0,3 (y) | |
| 1 | 2 | 3 | 4 |
| S | от 0 до 1600 | ±1,0 (Y) | |
| IC200UEX824 | T | от -200 до +360 | ±0,8 (y) |
| B | от 600 до 1700 | ±1,0 (Y) | |
| N | от -200 до +1200 | ±0,4 (y) | |
| VersaMax - серии | |||
| J | от -200 до +1000 | ||
| K | от -200 до +1370 | ||
| IC200ALG630 | T | от -200 до +390 | ±3°С (А) |
| R | от -40 до +1750 | ||
| S | от -40 до +1750 | ||
| RX3i - серии | |||
| J | от -180 до 1200 | ±0,6 °C (А) ±2,3 °C (А)* | |
| от -210 до 180 | ±0,8 °C (А)* ±3,3 °C (а)* | ||
| N | от -210 до 160 | ±1,8 °C (А) ±8,0 °C (А)* | |
| от -160 до 1300 | ±1,0 °C (А) ±4,5 °C (А)* | ||
| T | от -190 до 400 | ±0,9 °C (А) ±4,0 °C (А)* | |
| от -270 до 190 | ±6,7 °C (А) ±18 °C (А)* | ||
| IC695ALG312 IC695ALG412 | K | от -270 до 200 | ±9,5 °C (А) ±21 °C (А)* |
| от -200 до 1372 | ±1,0 °C (А) ±4,0 °C (А)* | ||
| E | от -200 до 1000 | ±0,6 °C (А) ±2,5 °C (А)* | |
| от -270 до 200 | ±5,3 °C (А) ±14 °C (А)* | ||
| S | от 0 до +1768 | ±2,8 °C (А) | |
| R | от 0 до +1768 | ±11,5 °C (А)* | |
| B | от -300 до +1820 | ±3,3 °C (А) ±20 °C (А)* | |
| C | от 0 до +2315 | ±1,7 °C (А) ±7,0 °C (А)* | |
| B | от +300 до +1820 | ||
| C | от 0 до +2315 | ||
| E | от -270 до +1000 | ||
| J | от -210 до +1200 | ||
| IC695ALG600 | K | от -270 до +1372 | ± 0,1(y) |
| N | от -210 до +1300 | ||
| R | от 0 до +1768 | ||
| S | от 0 до +1768 | ||
| T | от -270 до +400 | ||
| 1 | 2 | 3 | 4 |
| RSTi-EP - серии | |||
| EP-3804 | J | от -210 до +1200 | ±10 мВ (А) |
| K | от -200 до +1372 | ±10 мВ (А) | |
| T | от -200 до +400 | ±10 мВ (А) | |
| B | от -50 до +1820 | ±10 мВ (А) | |
| N | от -200 до +1300 | ±10 мВ (А) | |
| E | от -200 до +1000 | ±10 мВ (А) | |
| R | от -50 до +1768 | ±10 мВ (А) | |
| S | от -50 до +1768 | ±10 мВ (А) | |
| L | от -200 до +900 | ±10 мВ (А) | |
| U | от -200 до +600 | ±10 мВ (А) | |
| C | от 0 до +2315 | ±10 мВ (А) | |
| PAC8000 - се | рии | ||
| 8105-TI-TC | B | от 0 до +1820 | ±0,45 °С (А) |
| E | от -270 до +1000 | ±0,3 С (А) | |
| J | от -210 до +1200 | ||
| K | от -270 до +1372 | ||
| N | от -270 до +1300 | ||
| R | от -50 до +1767 | ±0,6 С (А) | |
| S | от -50 до +1767 | ±0,4 С (А) | |
| T | от -270 до +400 | ±0,3 С (А) | |
| Примечания: нормирующим значением при определении приведенной (y) погрешности является диапазон входного сигнала. * - пределы допускаемой приведенной ( y) / абсолютной (А) погрешности в условиях эксплуатации. | |||
Таблица 7 - Метрологические характеристики контроллеров при измерении количества импульсов_
| Обозначение модуля | Диапазоны входных сигналов | Пределы допускаемой приведенной ( y) / абсолютной (А) погрешности |
| RX3i - серии | ||
| IC694APU300 | от 1 до 80000 Гц | ±2 имп. (А) |
| RSTi-EP - серии | ||
| EP-5111, EP-5112 | от 1 до 100000 | ±2 имп. (А) |
Таблица 8 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 230±23 |
| - частота переменного тока, Гц | 50±1 |
| Потребляемая мощность, Вт, не более | 5 |
| 1 | 2 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С: - для исполнения VersaMax Micro - серии | от 0 до +60 |
| - для исполнения VersaMax - серии | от 0 до +60 |
| - для исполнения VersaMax - серии* | от -40 до +60 |
| - для исполнения RSTi-EP - серии | от -20 до +60 |
| - для исполнения Rx3i - серии | от 0 до +60 |
| - для исполнения Rx3i* - серии | от -40 до +60 |
| - для исполнения PAC8000 - серии | от -40 до +70 |
| - относительная влажность, % | от 5 до 95 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Габаритные размеры, мм, не более: (длинахширинахвысота) - для исполнения VersaMax Micro - серии | 90x76x150 |
| - для исполнения VersaMax - серии | 110x50x67 |
| - для исполнения RSTi-EP - серии | 120x80x12 |
| - для исполнения Rx3i - серии | 142x135x35 |
| - для исполнения PAC8000 - серии | 120x120x42 |
| Масса, г, не более | 500 |
| Маркировка взрывозащиты для исполнения РАС8000 - серии: - модули 8101-HI-TX, 8103-AI-TX, 8119-VI-05 | 2Ex ic nL IIC T3 Ge X, |
| - модули 8102-H0-IP, 8104-A0-IP, 8105-TI-TC, 8106-TI-RT | 2Ex ic nL IIC T4 Ge X; 2Ex ic nL IIC T4 Ge X; |
| Средняя наработка на отказ, ч, не менее | 50000 |
| Средний срок службы, лет, не менее | 10 |
| *- специального низкотемпературного исполнения | |
наносится на титульный лист эксплуатационной документации средства измерений типографским способом.
Таблица 9 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Контроллер программируемый логический Emerson | -1) | спецификация определяется заказом |
| Комплект эксплуатационной документации (2) | - | 1 комп. |
| Пакет ПО с лицензионным соглашением (3) | «Программное обеспечение PAC Machine Edition» | 1 комп.3) |
МИ 2539-99 с Изменением №2
Примечания:
(1) - обозначение зависит от применяемых типов модулей. Контроллеры могут поставляться в комплекте с дополнительным оборудованием;
(2) - комплект эксплуатационной документации согласовывается при заказе;
(3) -1 пакет + 1 ключ аппаратной защиты (на электронных носителях) и лицензии на определённый вид и количество сигналов ввода/вывода с ключом аппаратной защиты_
осуществляется по документу МИ 2539-99 «Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических контроллеров. Методика поверки» с Изменением №2 от 01 июня 2018 г.
Основные средства поверки:
- калибратор универсальный Н4-17 (регистрационный номер в Федеральном информационном фонде № 46628-11);
- магазин сопротивления Р4831 (регистрационный номер в Федеральном информационном фонде № 38510-08);
- мультиметр В7-64/1 (регистрационный номер в Федеральном информационном фонде № 16688-97);
- частотомер электронно-счетный Ч3-63/3 (регистрационный номер в Федеральном информационном фонде № 32499-06);
- генератор импульсов Г5-82 (регистрационный номер в Федеральном информационном фонде № 8598-82).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на средство измерений в соответствии с рисунком 1 и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 26.205-88 «Комплексы и устройства телемеханики. Общие технические условия». ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»
ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования»
ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»
ТР ТС 004/2011 Технический регламент Таможенного союза «О безопасности низковольтного оборудования»
ТР ТС 020/2011 Технический регламент Таможенного союза «Электромагнитная совместимость технических средств»
ТР ТС 012/2011 Технический регламент Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах»
Руководство по эксплуатации «Контроллеры программируемых логических контроллеров Emerson»
| Зарегистрировано поверок | 18 |
| Поверителей | 2 |
| Актуальность данных | 17.11.2024 |
