| Номер в госреестре | 78689-20 |
| Наименование СИ | Аппаратура геодезическая спутниковая |
| Обозначение типа СИ | Leica GS16 RUS |
| Изготовитель | АО "Экспериментальный оптико-механический завод" (ЭОМЗ), г.Москва |
| Год регистрации | 2020 |
| Срок свидетельства | 14.07.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура геодезическая спутниковая Leica GS16 RUS (далее - аппаратура) предназначена для измерений длин базисов при выполнении кадастровых и землеустроительных работ, создании планово-высотных обоснований, инженерногеодезических изысканий, в системе геодезического мониторинга, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.
Аппаратура геодезическая спутниковая Leica GS16 RUS- геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны прибора и вычислении значения расстояния до спутника.
Конструктивно, аппаратура представляет собой пластиковый прорезиненный корпус, вмещающий внутреннюю микрополосковую антенну и приёмник. Управление аппаратурой осуществляется при помощи контроллера или web-интерфейса через персональный ПК. Принимаемая со спутников информация записывается во внутреннюю память контроллера или на съемное запоминающее устройство (microSD-карту) объемом до 8 Гбайт.
На боковой панели аппаратура имеет 2 функциональные клавиши включения/выключения питания и выбора функционала, а также 7 светодиодных индикаторов для отображения информации об уровне заряда аккумулятора, слежении за спутниками, Bluetooth соединении, приеме или передаче дифференциальной поправки, записи «сырых» данных и уровне заряда внешнего источника питания.
На нижней панели аппаратуры расположен один LEMO-порт с восьмиштырьковым разъёмом для связи с персональным компьютером, контроллером Leica CS20 или внешним радиомодемом, порт для подключения внешней радиоантенны (типа QN), а также отсек для внутренней аккумуляторной батареи.
Аппаратура может принимать следующие типы спутниковых сигналов: GPS: L1 C/A, L2P, L2C, L5; ГЛОНАСС: L1 C/A, L2P, L2C; GALILEO: E1, E5a, E5b, AltBOC; BeiDou: B1, B2; SBAS: EGNOS/QZSS, SmartLink (L-band).
Аппаратура поддерживает стандартные режимы наблюдений: «Статика», «Быстрая статика», «Кинематика», «Кинематика в реальном времени», «Дифференциальные кодовые измерения (DGPS)».
Общий вид аппаратуры приведён на рисунке 1.
Фотография типовой маркировочной таблички приведена на рисунке 2.
В процессе эксплуатации, аппаратура не предусматривает механических и электронных внешних регулировок. Пломбирование аппаратуры не предусмотрено, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, снятие которых возможно только при наличии специальных ключей.

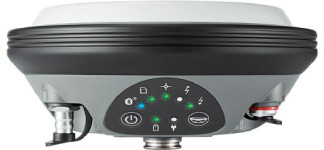

Рисунок 1 - Общий вид аппаратуры геодезической спутниковой Leica GS16 RUS.
Аппаратура геодезическая спутниковая Leica GS16 RUS имеет встроенное программное обеспечение «Leica ME_fw», полевое программное обеспечение «Leica Captivate» и офисное программное обеспечение «Leica Geo Office», «Leica Infinity» с помощью которых производится обработка поступающих спутниковых сигналов, настройка и управление аппаратурой, хранение и передача данных, постобработка полученных измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения.
| Идентификационное наименование ПО | Leica ME fw | Leica Captivate | Leica Geo Office | Leica Infinity |
| Номер версии (идентификационный номер ПО), не ниже | 7.3.0 | 4.50 | 8.40 | 3.3.1 |
| Цифровой идентификатор ПО | 22АССАБ | DAC112B | BB3D21A | 13DCC2A |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 | CRC32 | CRC32 | CRC32 |
Таблица 2 - Основные метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений длины базиса, м | от 0 до 30 000 |
| Границы допускаемой абсолютной погрешности измерений длины базиса (при доверительной вероятности 0,95), мм: - в режимах «Статика» и «Быстрая статика»: - в плане - по высоте - в режиме «Кинематика», «Кинематика в реальном времени (RTK)»: - в плане - по высоте - в режиме «Дифференциальные кодовые измерения (DGPS)»: - в плане - по высоте Допускаемая средняя квадратическая погрешность измерений длины базиса мм: - в режимах «Статика» и «Быстрая статика»: - в плане - по высоте - в режиме «Кинематика», «Кинематика в реальном времени (RTK)»: - в плане - по высоте - в режиме «Дифференциальные кодовые измерения (DGPS)»: - в плане - по высоте | ±2-(3,0+0,5-10-6-D) ±2-(5,0+0,5-10-6-d) ±2-(8+1-10-6-D) ±2-(15+1-10-6-D) ±2-(250+1-10-6-D) ±2-(250+1-10-6-D), где D - измеряемое расстояние в мм 3,0+0,5-10-6-D 5,0+0,5-10-6-D 8+1-10-6-D 15+1-10-6-D 250+M0-6^D 250+M0-6^D, где D - измеряемое расстояние в мм |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Тип приёмника | Многочастотный, многосистемный |
| Количество каналов | 555 |
| Тип антенны | Встроенная |
| Режимы измерений длины базиса | «Статика», «Быстрая статика», «Кинематика», «Кинематика в реальном времени (RTK)», «Дифференциальные кодовые измерения (DGPS)» |
| Условия эксплуатации: -диапазон рабочих температур, °С - относительная влажность, % | от -40 до +65 100 |
| Напряжение источника питания постоянного тока, В: - внутреннего аккумулятора - внешнего аккумулятора | 7,4 от 10,5 до 28,0 |
| Наименование характеристики | Значение |
| Габаритные размеры (Высота х Диаметр), мм, не более | 90x190 |
| Масса, кг, не более | 0,93 |
| Средняя наработка на отказ, ч | 4500 |
| Средний срок службы, лет | 6 |
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус аппаратуры.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Аппаратура геодезическая спутниковая Leica GS16 RUS | - | 1 шт. |
| Полевой контроллер Leica CS20 | - | По заказу |
| Транспортировочный кейс | - | По заказу |
| Измеритель высоты антенны | - | По заказу |
| Комплект интерфейсных кабелей | - | По заказу |
| Крепление на штатив для контроллера | - | По заказу |
| Аккумуляторная батарея | - | По заказу |
| Зарядное устройство для АКБ | - | По заказу |
| Резервная аккумуляторная батарея для контроллера | - | По заказу |
| Адаптер питания контроллера | - | По заказу |
| Руководство по эксплуатации на русском языке | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | МП АПМ 102-19 | 1 экз. |
осуществляется по документу МП АПМ 102-19 «Аппаратура геодезическая спутниковая Leica GS16 RUS. Методика поверки», утверждённому ООО «Автопрогресс-М» «19» января 2020 г. Основные средства поверки:
- рабочий эталон 2 разряда в соответствии с Государственной поверочной схемой для координатно-временных средств измерений, утверждённой Приказом Росстандарта от
29.12.2018 г. №2831 - фазовый светодальномер (тахеометр).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 53340-2009 Приборы геодезические. Общие технические условия ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений
ТУ 26.51.1-005-02570411-2020 Аппаратура геодезическая спутниковая Leica GS16 RUS. Технические условия
