| Номер в госреестре | 78692-20 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | UGE, UGE 17,5B3 |
| Изготовитель | "KWK Messwandler GmbH & Co. KG, Kerpen", Германия |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения UGE, UGE 17,5B3 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы напряжения UGE, UGE 17,5B3 - заземляемые, однофазные, с литой изоляцией.
Трансформаторы представляют собой блок, состоящий из магнитопровода и обмоток: одной первичной и одной вторичной, который залит компаундом на основе эпоксидной смолы, обеспечивающим основную изоляцию и защиту обмоток от проникновения влаги, а также формирующим корпус трансформатора.
Выводы вторичных обмоток помещены в контактной коробке, закреплённой на основании.

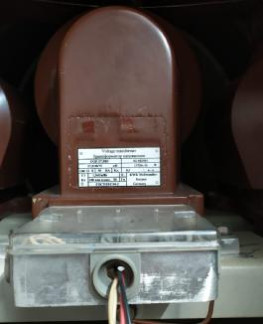

Общий вид трансформаторов напряжения UGE, UGE 17,5B3 представлен на рисунке 1. Пломбирование трансформаторов не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение первичной обмотки, кВ | 15,75/^3 |
| Наибольшее рабочее напряжение, кВ | 17,5 |
| Номинальное напряжение основной вторичной обмотки, В | 100/V3 |
| Классы точности основной вторичной обмотки* | 0,2 |
| Номинальная мощность основной вторичной обмотки при коэффициенте мощности (cos ф) активно-индуктивной нагрузки 0,8, В-А | 50 |
| * Пределы допускаемых относительной и абсолютной погрешностей трансформаторов в диапазоне от 80 до 120 % номинального напряжения первичной обмотки приведены в таблице 2. | |
Таблица 2 - Пределы допускаемых относительной и абсолютной погрешностей трансформаторов_
| Класс точности | Пределы допускаемой относительной погрешности трансформаторов при измерении напряжения, % | Пределы допускаемой абсолютной погрешности трансформаторов при измерении угла сдвига фаз, ' |
| 0,2 | ±0,2 | ±10 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длинахширинахвысота), мм, не более | 390x230x300 |
| Масса, кг, не более | 32 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | У3 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения (заводские номера: 02-102361, 02-102360, 02-102362, 03-140283, 02-098871, 03-140285, 04-230092, 03-140284, 04-230093, 04-255910, 04-255911, 04-230094) | UGE 17,5B3 | 12 шт. |
| Трансформатор напряжения (заводские номера: 06-031861, 06-031860, 06-031858, 06-031859, 06-031863, 06-031862) | UGE | 6 шт. |
| Трансформатор напряжения UGE 17,5B3. Паспорт | - | 12 экз. |
| Трансформатор напряжения UGE. Паспорт | 6 экз. |
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- делитель напряжения ДН-100э (регистрационный номер в Федеральном информационном фонде 38437-08);
- прибор электроизмерительный многофункциональный «Энергомонитор-61850» (регистрационный номер в Федеральном информационном фонде 73445-18);
- магазин нагрузок MP 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам напряжения UGE, UGE 17,5B3
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
| Зарегистрировано поверок | 18 |
| Поверителей | 1 |
| Актуальность данных | 20.11.2024 |
