| Номер в госреестре | 78693-20 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТШЛ20Б-IIУ3 |
| Изготовитель | ПО "Электроаппарат", г.Ленинград (с 1989 - С.-Петербург) |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТШЛ20Б-11У3(далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления в генераторных распределительных устройствах с номинальным напряжением до 20 кВ. Трансформаторы предназначены только для встраивания в экранированные токопроводы.
Трансформатор состоит из двух магнитопроводов (сердечников) с намотанными на них вторичными обмотками, залитыми эпоксидным компаундом так, что образуется монолитный кольцеобразный изоляционный блок, в боковом приливе которого расположены зажимы выводов вторичных обмоток. Первичной обмоткой трансформатора служит шина. На боковой поверхности изоляционного блока расположены четыре углубления, предназначенные для крепления этого блока непосредственно в экранированном кожухе токопровода. Для измерения и для релейной защиты имеется по одной вторичной обмотке. Экран вторичных обмоток электрически соединен с заземленным экранирующим кожухом токопровода.
Принцип действия трансформаторов тока заключается в преобразовании переменного тока промышленной частоты в переменный ток, приемлемый для измерения с помощью стандартных измерительных приборов, а также обеспечении гальванического разделения измерительных приборов от цепи высокого напряжения.

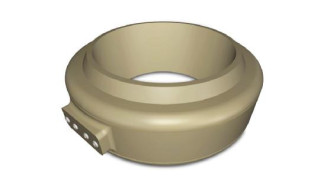

Общий вид трансформаторов представлен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение, кВ | 20 |
| Номинальный первичный ток, А | 12000 |
| Номинальный вторичный ток, А | 5 |
| Номинальная частота, Гц | 50 |
| Число вторичных обмоток | 2 |
| Номинальная вторичная нагрузка с коэффициентом мощности cos ф=0,8; ВА: | 30 |
| Диапазон вторичной нагрузки, % от номинального значения | от 25 до 100 |
| Класс точности вторичных обмоток: | |
| для измерений и учета | 0,2 |
| для защиты | 10Р |
Таблица 2 -Основные технические характеристики
| Наименование характеристики | Значение |
| Кратность четырехсекундного тока термической устойчивости | 20 |
| Средняя наработка до отказа, ч | 4106 |
| Габаритные размеры, мм | 805x750x356 |
| Масса, кг, не более | 145 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | У3 |
наносится на трансформатор методом наклейки и на паспорт типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность трансформаторов
| Наименование | Обозначение | Количество |
| Трансформатор тока (зав. №№ 82; 83; 122; 132; 173; 247; 248; 251; 254; 322; 327; 336; 345; 346; 387; 459; 477; 510; 511; 512; 737; 740; 742; 749) | ТШЛ20Б-11У3 | 24 шт. |
| Паспорт | - | 24 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-100 (регистрационный № 29922-05);
- прибор сравнения КНТ-05 (регистрационный № 37854-08);
- магазин нагрузок МР3027 (регистрационный № 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
ГОСТ Р 8.746-2011 ГСИ. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
| Зарегистрировано поверок | 48 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
