| Номер в госреестре | 78700-20 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТВИМ-I-1000/1 |
| Изготовитель | ОАО "Производственный комплекс ХК Электрозавод", г.Москва |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТВИМ-1-1000/1 (далее - трансформаторы тока), предназначены для масштабного преобразования силы тока высокого фазного напряжения в силу тока, пригодную для питания приборов учета и измерительных приборов в электрических сетях переменного тока частоты 50 Гц. Используются как встроенные измерительные трансформаторы тока на вводах автотрансформаторов.
Трансформаторы тока состоят из тороидального магнитопровода, выполненного из трансформаторной стали или из сплавов с высокой магнитной проницаемостью. Магнитопровод изолирован. Поверх изоляции на магнитопровод уложены витки из медного провода по всей длине окружности в один или несколько слоев. На магнитопровод устанавливаются опорные накладки из изоляционного материала с целью исключения механических воздействий на медный провод. Трансформаторы тока имеют одну вторичную обмотку с ответвлениями, концы которой выводятся гибким проводом для подключения к выходным клеммам, расположенным на адаптерах вводов силовых трансформаторов и реакторов.

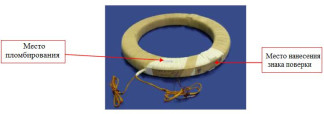

Внешний вид трансформаторов напряжения, места пломбирования и нанесения знака поверки представлены на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Характеристика | Значение (для Зав. №№ 160911/1-1 A, 160911/1-2 B, 160911/1-3 C, 160911/2-1 A, 160911/2-2 B, 160911/2-3 C) | Значение (для Зав. №№ 160911/1-1/2 A, 160911/1-2/2 B, 160911/1-3/2 C, 160911/2-1/2 A, 160911/2-2/2 B, 160911/2-3/2 c) |
| Номинальный первичный ток, А | 1000 | 1000 |
| Номинальный вторичный ток, А | 1 | 1 |
| Наибольшее рабочее напряжение, кВ | 0,72 | 0,72 |
| Класс точности вторичной обмотки: | 0,2S | 0,5 |
| Коэффициент безопасности | 9 | 9 |
| Номинальная нагрузка вторичной обмотки, В-А | 20 | 20 |
| Номинальная частота, Гц | 50 | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Масса, кг, не более | 6 |
| Габаритные размеры, мм, не более | 170x360x45 |
наносится на паспорт типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Трансформатор тока (Зав. №№ 160911/1-1 A, 160911/1-2 B, 160911/1-3 C, 160911/2-1 A, 160911/2-2 B, 160911/2-3 C, 160911/1-1/2 A, 160911/1-2/2 B, 160911/1-3/2 C, 160911/2-1/2 A, 160911/2-2/2 B, 160911/2-3/2 C) | ТВИМ-Ы000/1 | 12 шт. |
| Паспорт | - | 12 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- рабочий эталон 2-го разряда по ГОСТ Р 8.859-2013;
- прибор сравнения КНТ-05 (регистрационный № 37854-08);
- магазин нагрузок МР 3025 (регистрационный № 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на крышку клеммной коробки или на свидетельство о поверке.
Нормативные документы, устанавливающие требования к трансформаторам тока ТВИМ-1-1000/1
ГОСТ 8.217-2003. ГСИ. Трансформаторы тока. Методика поверки
