| Номер в госреестре | 78701-20 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | VDGW2-110 |
| Изготовитель | "Toko Electric Corporation", Япония |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения VDGW2-110 (далее - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты напряжением 110 кВ в составе комплектных распределительных устройств с элегазовой изоляцией.
Трансформаторы напряжения VDGW2-110 заземляемые, трехфазные, трехобмоточные индуктивного типа, представляют собой сборку трех однофазных электромагнитных преобразователей некаскадного типа, каждый из которых имеет первичную обмотку, две основных измерительных вторичных и одну дополнительную вторичную обмотки. Сборка помещена в корпус, заполняемый после подсоединения элегазом под избыточным давлением не менее 0,4 Мпа. Подсоединение трансформатора к элегазовым высоковольтным токопроводам осуществляется посредством фланцевого стыковочного узла с герметичной прокладкой. Вторичные обмотки трансформатора подсоединены к герметизированным выводам клеммной коробки посредством обжимных соединений. Клеммная коробка снабжена съемной крышкой для закрытия и пломбирования выводов вторичных обмоток от несанкционированного доступа. Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции напряжения переменного тока в первичной обмотке в напряжение переменного тока во вторичных обмотках при неизменной частоте и без существенных потерь мощности.

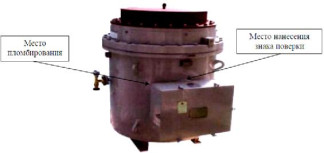

Внешний вид трансформаторов напряжения, места пломбирования и нанесения знака поверки представлены на рисунке 1.
Таблица 1 - Метрологические характеристики
| Характеристика | Значение |
| Номинальное напряжение первичной обмотки, В | 110000/V3 |
| Номинальное напряжение вторичных обмоток, В основных | 100/V3; 100/V3 |
| дополнительной | 100 |
| Классы точности вторичных обмоток: основных | 0,2; 0,2 |
| дополнительной | 3Р |
| Номинальная мощность вторичных обмоток, В-А: основных | 100; 100 |
| дополнительной | 100 |
| Предельная мощность вторичных обмоток, В-А: основных | 200 |
| дополнительной | 300 |
| Номинальная частота, Гц | 50 |
Таблица 2 - Основные технические характеристики
| Характеристика | Значение |
| Масса не более, кг | 1000 |
| Габаритные размеры, мм, не более | 860x1220x950 |
наносится на паспорт типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт. |
| Трансформатор напряжения (зав. №№ D702500A, D702501A, D702502A, D702496A, D702497A, D702498A, D702499A) | VDGW2-110 | 7 шт. |
| Паспорт | - | 7 экз. |
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- рабочий эталон 2-го разряда по ГОСТ Р 8.746-2011;
- прибор сравнения КНТ-05 (регистрационный № 37854-08);
- магазин нагрузок МР 3025 (регистрационный № 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на крышку клеммной коробки или на свидетельство о поверке.
Нормативные документы, устанавливающие требования к трансформаторам напряжения VDGW2-110
ГОСТ 8.216-2011. ГСИ. Трансформаторы напряжения. Методика поверки Техническая документация изготовителя
