Трансформаторы тока AOF 110/3, 78709-20

Назначение

Трансформаторы тока AOF 110/3 (далее - трансформаторы тока) предназначены для передачи сигналов измерительной информации измерительным приборам и/или устройствам защиты и управления в электросетях переменного тока промышленной частоты. Применяются в электросетях 110 кВ.

Описание

Трансформаторы установлены на площадке общества с ограниченной ответственностью «ЭнергоТранзит» Центральная ТЭЦ, г. Новокузнецк (ООО «ЭнергоТранзит»).

Принцип работы трансформаторов тока базируется на физическом явлении электромагнитной индукции.

Трансформаторы тока AOF 110/3 представляют собой однофазный электромагнитный масштабный преобразователь. Сердечники и вторичные обмотки расположены в верхней части корпуса из алюминиевого сплава, который смонтирован на изоляторе из высокопрочного фарфора. Высоковольтная изоляция трансформатора обеспечивается за счет заполнения внутреннего объема маслом. Первичная обмотка состоит из нескольких витков медной шины в головке трансформатора. Можно менять коэффициенты трансформации в отношении 1:2:4 путем переключения перемычки снаружи, для работы на номинальном первичном токе 600 А, 300 А и 150 А, но трансформаторы эксплуатируются только на номинальном первичном токе 600 А. Вторичные обмотки размещаются на тороидальных сердечниках, насаживаемых на цилиндрические основания. Трансформаторы имеют три измерительные вторичные обмотки. Выводы вторичных обмоток пропущены через опорную трубу и подключены к клеммам контактной коробки на раме основания трансформатора.

Крышка контактной коробки пломбируется для предотвращения несанкционированного

доступа.

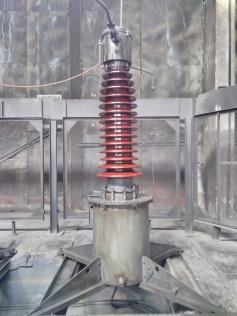

Общий вид средства измерений и место пломбировки от несанкционированного доступа представлен на рисунках 1 и 2.

измерений

Программное обеспечение

отсутствует.

Технические характеристики

Метрологические и технические характеристики приведены в таблице 1.

Таблица 1 - Метрологические и технические характеристики трансформаторов тока AOF 110/3

Знак утверждения типа

наносится типографским способом на титульный лист паспорта.

Комплектность

Комплектность трансформаторов представлена в таблице 2.

Таблица 2 - Комплектность трансформаторов

Поверка

осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Основные средства поверки:

-рабочий эталон 2-го разряда по государственной поверочной схеме, в соответствии с приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768 трансформатор тока измерительный переносной ТТИП 5000/5 (регистрационный номер в Федеральном информационном фонде № 39854-08);

-    прибор для измерения электроэнергетических величин и показателей качества электрической энергии Энергомонитор-3.3Т1 (регистрационный номер в Федеральном информационном фонде № 39952-08);

-    магазин нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде № 34915-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт трансформатора.

Сведения о методах измерений

отсутствуют.

Нормативные документы, устанавливающие требования к трансформаторам тока AOF 110/3

ГОСТ 8.217-2003 Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки

Техническая документация изготовителя
