| Номер в госреестре | 78715-20 |
| Наименование СИ | Стенды для регулировки осей |
| Обозначение типа СИ | Axle Alignment System |
| Изготовитель | "Car-O-Liner Commercial AB", Швеция |
| Год регистрации | 2020 |
| Срок свидетельства | 14.07.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Стенды для регулировки осей Axle Alignment System (далее - стенды), предназначены для измерений углов установки ступиц управляемых осей и мостов и их максимальных углов поворота отдельно от грузовых автотранспортных средств и автобусов, в процессе сборочного автопроизводства.
Стенды обеспечивают измерение следующих основных параметров подвески автомобиля:
- угла индивидуального схождения ступиц;
- максимального угла поворота управляемых ступиц.
Принцип действия стендов основан на измерении угловых параметров, определяющих положение ступиц грузовых автотранспортных средств, с помощью камер, светоотражающих мишеней, инклинометров и специальных измерительных узлов.
Ступичные адаптеры с камерами при помощи магнитных ножек крепятся на болты правых и левых ступиц. Каждая камера (далее измерительный блок) оснащена инфракрасным (далее - ИК) осветителем, отправляющим короткие вспышки ИК-света на мишени. Отраженный от мишеней свет попадает обратно в объектив камеры. Объектив оборудован ИК-фильтром, пропускающим свет только в ИК-диапазоне. В результате появляется изображение отраженной мишени на черном фоне.
Изображение обрабатывается микропроцессором измерительного блока, и информация отправляется на персональный компьютер (далее - ПК) по беспроводной связи. ПК анализирует полученные данные и изображение и отображает результат измерений.
Управление процессом измерений производится при помощи персонального компьютера. При поставке стендов, база данных по значениям и допускам на марки и модели осей и мостов автомобилей пустая. В программе заложена возможность создания базы данных заводских параметров (значений и допусков) на каждую модель или тип осей и мостов, которые заносятся персоналом перед эксплуатацией стендов.
Обработка и выдача результатов измерений проводится с помощью стандартного персонального компьютера и принтера, размещенного в приборной стойке.
Стенды конструктивно состоят из двух ступичных адаптеров, на каждом из которых установлены две цифровые камеры со встроенными инклинометрами и светоотражающая мишень, инклинометра для определения горизонтальности осей и мостов, приборной стойки, зарядных станций для зарядки аккумуляторов цифровых камер, калибровочного трипода, комплекта для калибровки ступичного адаптера с камерой, двух мишеней для измерения максимальных углов поворота, программного обеспечения и поверочной гранитной плиты со станиной. Приборная стойка включает в себя персональный компьютер, цветной дисплей, принтер, клавиатуру и мышь.
Каждый измерительный блок (камера) имеет кнопочную панель и светодиодные индикаторы для управления процессом измерений.
Приборная стойка выполнена в виде передвижной металлической тумбы и предназначена для размещения персонального компьютера, цветного дисплея, клавиатуры, мыши, принтера, встроенного источника бесперебойного питания, преобразователя напряжения для зарядки аккумуляторных батарей измерительных блоков и инклинометра.
Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства производится пломбирование стыка между деталями корпуса измерительных модулей, а также корпуса персонального компьютера, находящегося внутри приборной стойки.

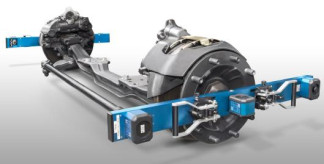

Общий вид стендов Axle Alignment System представлен на рисунке 1.
Программное обеспечение (далее - ПО) «Axle System Maxturn» ПО служит для управления функциональными возможностями стенда, проведения измерений, обработки и отображения результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» в соответствии с Р 50.2.077 -2014. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Axle System Maxturn |
| Номер версии (идентификационный номер ПО), не ниже | 1.1.3 |
| Цифровой идентификатор ПО | D90ACBF3 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Модификации | Axle Alignment System |
| Угол индивидуального схождения ступиц | |
| Диапазон измерений | ±4°59' |
| Пределы допускаемой абсолютной погрешности измерений, ' | ±2 |
| Максимальный угол поворота ступиц | |
| Диапазон измерений | ±74°58' |
| Пределы допускаемой абсолютной погрешности измерений, ' | ±8 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Допустимый диаметр окружности посадки болтов на ступицах, мм | от 250 до 400 |
| Требования по электропитанию - напряжение питания переменного тока, В - частота переменного тока, Гц | 220+22 -33 50±1 |
| Габаритные размеры ступичного адаптера с камерами (ДхШхВ), мм не более | 1250x100x140 |
| Масса ступичного адаптера с камерами, кг не более | 7 |
| Диапазон рабочих температур, °С | от +15 до +35 |
наносится на титульный лист руководства по эксплуатации методом печати и наклейкой на панель измерительного блока.
Таблица 4 - Комплектность стендов Axle Alignment System
| Наименование | Обозначение | Количество |
| Ступичный адаптер с камерами | 75850 | 2 шт. |
| Аккумулятор для камер ступичного адаптера | TC-380 | 4 шт. |
| Зарядное устройство на 2 аккумулятора | TC-393 | 1 шт. |
| Инклинометр для оси/моста | TC-264 | 1 шт. |
| Зарядное устройство для инклинометра | TC-396 | 1 шт. |
| WiFi сервер | TC-307 | 2 шт. |
| Мишень для измерения Max углов поворота, левая | 71418 | 1 шт. |
| Мишень для измерения Max углов поворота, правая | 71419 | 1 шт. |
| Зарядная станция для ступичного адаптера с камерой | ТС-16185 | 2 шт. |
| Ком-кт для калибровки ступичного адаптера с камерами | TC-818 | 1 шт. |
| Калибровочный трипод для инклинометра | 10390 | 1 шт. |
| Поверочная плита гранитная со станиной | TC-821 | 1 шт. |
| Шкаф Rittal для персонального компьютера, F230 В АС | TC-503-10 | 1 шт. |
| Источник бесперебойного питания 220В | 73213 | 1 шт. |
| Программное обеспечение | ТС-730 | 1 шт. |
| Комплект персонального компьютера с клавиатурой и мышкой | - | 1 шт. |
| Монитор | - | 1 |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП АПМ 23-18 | 1 экз. |
осуществляется по документу МП АПМ 23-18 «Стенды для регулировки осей Axle Alignment System. Методика поверки», утверждённому ООО «Автопрогресс-М» «28» августа 2019 г. Основные средства поверки:
- установки угломерные на основе столов поворотных СТ-9 (рег. № 72318-18); Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к стендам для регулировки осей Axle Alignment System
Техническая документация «Car-O-Liner Commercial AB», Швеция
| Зарегистрировано поверок | 7 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
