Резервуары стальные горизонтальные цилиндрические РГС-60, 78721-20

Назначение

Резервуары стальные горизонтальные цилиндрические РГС-60 предназначены для измерений объема при приеме, хранении и отпуске светлых нефтепродуктов.

Описание

Резервуары представляют собой закрытые стальные сосуды в виде горизонтально установленных цилиндров, с плоскими днищами, без теплоизоляции.

Резервуары установлены на бетонных фундаментах, оборудованы лестницами, люками-лазами для обслуживания во время эксплуатации.

Резервуары оснащены трубопроводами приема и выдачи светлых нефтепродуктов, предохранительными клапанами, контрольно-измерительными приборами, средствами автоматики, и имеют наружные и внутренние антикоррозионные покрытия.

Резервуары Резервуары стальные горизонтальные цилиндрические РГС-60 зав. №№ 1, 2 расположены: 353535, Краснодарский край, Темрюкский район, пос. Волна, ул. Таманская, 8, ЗАО «Таманьнефтегаз» Временная стоянка спецтехники.

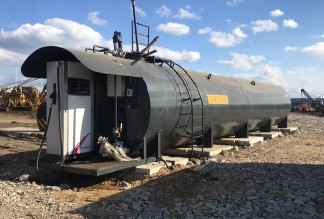

Общий вид резервуаров представлен на рисунке 1.

Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-60 не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические и технические характеристики

Знак утверждения типа

наносится в виде наклейки на титульный лист паспорта Комплектность средства измерений

Таблица 2 - Комплектность средства измерений

Поверка

осуществляется по документу МИ 3283-2010 «ГСИ. Резервуары горизонтальные цилиндрические. Методика поверки электронно-оптическим методом».

Основные средства поверки:

-    рулетка измерительная с грузом Р30Н2Г 2-го класса точности по ГОСТ 7502-98, с верхним пределом измерений 30 м, регистрационный № 46391-11;

-    рулетка измерительная Р50Н2К 2-го класса точности по ГОСТ 7502-98, с верхним пределом измерений 50 м, регистрационный № 46391-11;

-    нивелир компенсаторный VEGA L24 погрешность ±2 мм, регистрационный № 54719-13;

-    расходомер массовый Promass 83F диапазон измерений от 10 до 70 м3/ч, погрешность ±0,1 %, регистрационный № 15201-07;

-    толщиномер ультразвуковой А1207 диапазон измерений от 0,8 до 30 мм, погрешность ±0,1 мм, регистрационный № 48244-11;

-    анемометр с функцией измерения температуры Testo-410-1 диапазон измерений от минус 10 до плюс 50 °С, погрешность ±0,5 °С, регистрационный № 38735-08;

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и на титульный лист градуировочной таблицы резервуара, заверяется подписью поверителя.

Сведения о методах измерений

отсутствуют

Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-60

ГОСТ 34347-2017 Сосуды и аппараты стальные сварные. Общие технические условия Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 07.02.2018 г. № 256, с изменениями, утвержденными Федеральным агентством по техническому регулированию и метрологии от 21.08.2018 г. № 1718

МИ 3283-2010 ГСИ. Резервуары горизонтальные цилиндрические. Методика поверки электронно-оптическим методом
