Газоанализаторы S-ANALYZER 200 ATEX, S-ANALYZER 200, 78726-20

78726-20
Газоанализаторы модели S - ANALYZER 200 ATEX, S - ANALYZER 200 (далее по тексту - газоанализаторы) предназначены для автоматического непрерывного измерения концентрации различных компонентов (кислорода, диоксида углерода, взрывоопасных и токсичных газов) в газовых средах технологических процессов, промышленных выбросах, для определения примесей в чистых газах, биогазах и других технологических газах.
Карточка СИ
Номер в госреестре 78726-20
Наименование СИ Газоанализаторы
Обозначение типа СИ S-ANALYZER 200 ATEX, S-ANALYZER 200
Изготовитель "SIGAS Measurement Engineering Corp.", Китай
Год регистрации 2020
Срок свидетельства 15.07.2025
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Газоанализаторы модели S - ANALYZER 200 ATEX, S - ANALYZER 200 (далее по тексту - газоанализаторы) предназначены для автоматического непрерывного измерения концентрации различных компонентов (кислорода, диоксида углерода, взрывоопасных и токсичных газов) в газовых средах технологических процессов, промышленных выбросах, для определения примесей в чистых газах, биогазах и других технологических газах.

Описание

Газоанализаторы представляют собой стационарные автоматические многоканальные приборы непрерывного действия со встроенной системой пробоподготовки, состоящей из фильтра твердых частиц, ротаметра, регулятора расхода пробы.

Принципы работы при измерении концентраций кислорода основаны на электрохимическом и парамагнитном методах определения массовых концентраций веществ в газовоздушной среде. В первом случае контролируемая проба через газовые тракты попадает на рабочий электрод. Высвобождающиеся при этом электроны проходят через электролит и эталонный электрод и формируют во внешней цепи сигнал постоянного тока. Величина этого сигнала прямо пропорциональна концентрации контролируемого газа. При парамагнитном методе используются сильные парамагнитные свойства кислорода, его магнитная восприимчивость в среднем в пятьдесят раз выше, чем у большинства газов. Парамагнитный сенсор состоит из двух стеклянных сфер, установленных на вращающейся подвеске. Эта сборка подвешена в сильном магнитном поле. Кислород в окружающем газе притягивается к магнитному полю, в результате чего возникает сила на меньших сферах. Сила крутящего момента, действующего на подвеску, пропорциональна содержанию кислорода в окружающих газах.

Принцип действия при измерении содержания концентрации углеводородных газов и диоксида углерода основан на недисперсионной инфракрасной фотометрии, принцип действия которой основан на избирательном поглощении инфракрасного излучения определенной длины волны молекулами углеводородов (и диоксида углерода).

Для определения концентраций водорода, гелия и аргона используется детектор по теплопроводности.

Компоненты пробы, такие как диоксид серы, монооксид азота, диоксид азота и сероводород могут быть измерены с помощью недисперсионной ультрафиолетовой фотометрии, принцип действия которой основан на избирательном поглощении ультрафиолетового излучения определенной длины волны молекулами соединений.

Конструктивно газоанализаторы выполнены в виде моноблока, выпускаются в общепромышленном исполнении - модель S-ANALYZER 200 и во взрывозащищенном корпусе, для использования во взрывоопасных зонах - модель S- ANALYZER 200 ATEX.

Газоанализаторы S- ANALYZER 200 ATEX могут измерять до четырех компонентов одновременно, а S-ANALYZER 200 до пяти. На лицевой панели газоанализаторов расположены главный выключатель, ротаметр(ы), клавиши управления и дисплей, на котором отображаются результаты измерений.

Газоанализаторы имеют унифицированные аналоговые выходные сигналы по току и по напряжению, а также цифровой выход RS-232 (RS-485).

Общий вид газоанализатора приведен на рисунках 1 и 2.

Программное обеспечение

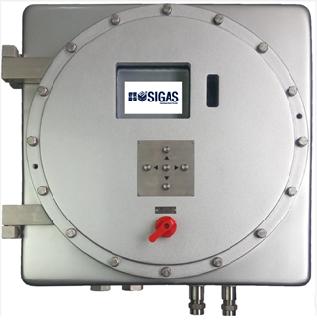

Рисунок 1 - Общий вид газоанализаторов во взрывозащищенном исполнении

Газоанализаторы имеют встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки результатов измерений. Данное ПО устанавливается в газоанализаторы на заводе-изготовителе во время производственного цикла, что исключает возможность несанкционированных настроек и вмешательства, приводящих к искажению результатов измерений.

Встроенное ПО обеспечивает выполнение следующих основных функций:

-    обработку результатов измерений;

-    диагностику аппаратной части газоанализатора;

-    проведение настройки газоанализатора;

-    формирование аналоговых, цифровых и дискретных выходных сигналов. Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1- Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

S-ANALYZER 200

Номер версии (идентификационный номер) ПО

V01.0 и выше

Цифровой идентификатор ПО

-

Алгоритм расчета цифрового идентификатора ПО

-

Примечание - Номер версии ПО должен быть не ниже указанного в таблице.

Влияние встроенного программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик. Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «высокий» по Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Основные метрологические характеристики газоанализаторов

Определяемый

компонент

Метод измерения

Диапазоны

измерений

Пределы

допускаемой

приведенной1)

погрешности,

%

Предел допускаемого времени установления показаний, Т90, с

Ацетилен (C2H2)

Инфракрасная

фотометрия

от 0 до 2,3 %

±10

25

Этилен (C2H4)

Инфракрасная

фотометрия

от 0 до 2000 млн-1

±10

25

от 0 до 2,4 %

±5

25

Пропан (C3H8)

Инфракрасная

фотометрия

от 0 до 1,7 %

±10

25

от 0 до 100 %

±5

25

Бутан (C4H10)

Инфракрасная

фотометрия

от 0 до 1,4 %

±10

25

от 0 до 100 %

±3

25

Метан (CH4)

Инфракрасная

фотометрия

от 0 до 5 %

±10

25

от 0 до 100 %

±3

25

Сумма

углеводородов CxHy

Инфракрасная

фотометрия

от 0 до 20 %

±7

25

Оксид углерода (CO)

Электрохимический

от 0 до 1%

±10

25

от 0 до 100 %

±3

Диоксид углерода (CO2)

Инфракрасная

фотометрия

от 0 до 40 млн-1

±10

25

от 0 до 100 %

±3

Водород (H2) (в азоте или в гелии)

Детектор по теплопроводности

от 0 до 10 % от 0 до 100 %

±10

±5

25

Аргон Ar в азоте или в воздухе

Детектор по теплопроводности

от 0 до 10 %

±10

25

от 0 до 100 %

±5

Гелий в азоте или в воздухе

Детектор по теплопроводности

от 0 до 10 %

±10

25

от 0 до 100 %

±5

Сероводород (H2S)

Ультрафиолетовая

фотометрия

от 0 до 100 млн-1

±10

25

от 0 до 5000 млн-1

±7

25

Хлороводород (HCl)

Электрохимический

от 0 до 80 %

±15

25

Аммиак (NH3)

Оптико

акустический

от 0 до 500 млн-1

±5

25

Электрохимический

от 0 до 5000 млн-1

±3

Определяемый

компонент

Метод измерения

Диапазоны

измерений

Пределы допускаемой приведенной1) погрешности, %

Предел допускаемого времени установления показаний, Т90, с

Оксид азота (NO)

Ультрафиолетовая

фотометрия

от 0 до 5000 млн-1

±10

25

Инфракрасная

фотометрия

от 0 до 5%

±7

25

Диоксид азота (NO2)

Ультрафиолетовая

фотометрия

от 0 до 1000 млн-1

±5

25

Кислород (O2)

Парамагнитный

от 0 до 5 %

±5

25

от 0 до 10 %

±5

от 0 до 25 %

±3

от 0 до 100 %

±3

Диоксид серы (SO2)

Инфракрасная

фотометрия

от 0 до 2000 млн-1

±10

25

Ультрафиолетовая

фотометрия

от 0 до 3000 млн-1

±5

Комбинированный сенсор CO2/CO

Инфракрасная

фотометрия

СО2 от 0 до 20 %

±5

25

CO от 0 до 10000 млн-1

±10

Комбинированный сенсор CO2/SO2/NO

Инфракрасная

фотометрия

СО2 от 0 до 25%

±5

25

SO2 от 0 до 3000 млн-1

±10

NO от 0 до 5000 млн-1

±10

1)    Приведенная погрешность нормирована к верхнему значению диапазона измерений

2)    Поверочным компонентом является: пропан С3Н8

Таблица 3 - Дополнительные метрологические характеристики

Наименование характеристики

Значение

Пределы допускаемой дополнительной погрешности измерений, в долях от допускаемой основной погрешности:

- при изменении температуры окружающей среды в диапазонах от +5 до +15 о С включ., и св. +25 до +45 о С, на каждые 10 о С

0,3

Таблица 4 - Основные технические характеристики

Наименование характеристики

Значение

S-ANALYZER 200 ATEX

S-ANALYZER 200

Габаритные размеры (высотахширинахдлина), мм, не более

480x220x480

132x427x448

Масса, кг, не более

50

15

Расход анализируемого компонента, дм3/мин

от 0,4 до 0,8

от 0,4 до 0,8

Условия эксплуатации:

- температура окружающей среды, °C

от +5 до +45

- относительная влажность окружающего воздуха (без конденсации влаги), %, не более

95

Наименование характеристики

Значение

S-ANALYZER 200 ATEX

S-ANALYZER 200

Время прогрева, мин, не более

30

Степень защиты по ГОСТ 14254-2015

IP66

IP42

Выходные сигналы:

-    постоянный ток, мА

-    цифровой выход

-    дискретные сигналы, «сухой» контакт

от 4 до 20 RS-485, MODBUS RTU

Напряжение питания переменного тока, В

от 198 до 242

Максимальная потребляемая мощность, Вт

300

Маркировка взрывозащиты

I Exd ПС T6 Gb

-

Средняя наработка на отказ, ч

30000

Средний срок службы, лет

15

Знак утверждения типа

наносится типографским способом на титульный лист паспорта и методом наклейки на корпус газоанализатора.

Комплектность

Комплектность средства измерений представлена в таблице 5.

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Газоанализатор

модели S- ANALYZER 200 ATEX, S- ANALYZER 200

1 шт.

Упаковка

-

1 шт.

Паспорт

-

1 экз.

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП-128/10-2019

1 экз.

Поверка

осуществляется по документу МП-128/10-2019 «Газоанализаторы модели S-ANALYZER 200 ATEX, S-ANALYZER 200. Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ» 10.12.2019 г.

Основные средства поверки:

-    стандартные образцы состава газовых смесей: ГСО 10506-2014, ГСО 10543-2014, ГСО 10706-2015, ГСО 10547-2014, ГСО 10530-2014, ГСО 10538-2014;

-    рабочий эталон 1 разряда по Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 14 декабря 2018 г. № 2664 (генераторы газовых смесей ГГС мод. ГГС-Р, ГГС-Т, ГГС-К, ГГС-03-03, рег. № 62151-15).

Допускается применения аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

Сведения о методах измерений

отсутствуют.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 14 декабря 2018 г. № 2664 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»

ГОСТ Р 52350.29.1-2010 Газоанализаторы и газоанализаторы горючих газов и паров электрические. Часть 1. Общие требования и методы испытаний

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

Техническая документация изготовителя фирмы «SIGAS Measurement Engineering Corp.», Китай
