| Номер в госреестре | 78729-20 |
| Наименование СИ | Газоанализатор |
| Обозначение типа СИ | SERVOPRO Plasma k2001 |
| Изготовитель | "Servomex Group Limited", Великобритания |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализатор SERVOPRO Plasma k2001 (далее- газоанализатор) предназначен для определения объёмной доли азота в гелии.
Принцип действия газоанализатора основан на непрерывном измерении интенсивности излучения молекулярной полосы азота методом эмиссионной спектроскопии. Конструктивно газоанализатор представляет собой металлический корпус, в котором размещены измерительная ячейка, микропроцессор и коммуникации. На передней панели прибора расположен дисплей и клавиатура.
Работой измерительной ячейки управляет микропроцессор. Измерительная ячейка устанавливается и пломбируется на фирме-изготовителе и вскрытию не подлежит.
Конструктивные особенности измерительной ячейки позволяют проводить измерения в автоматическом режиме, не требуя постоянного присутствия оператора. Работой газоанализатора можно управлять при помощи подключенного к интернету (или локальной сети) компьютера (при наличии соответствующего порта в конкретном приборе).
Для выделения спектральной линии используется специальный фильтр, разработанный исключительно для этого применения. Изменения температуры и влажности фильтра, а также его старение не оказывают воздействия на его рабочие характеристики.
Настроечные параметры и результаты измерений отображаются на дисплее.
Для интеграции с системами управления предусмотрены аналоговые, цифровые и релейные выходы.
Газоанализатор предназначен для монтажа в стандартную 19” стойку.

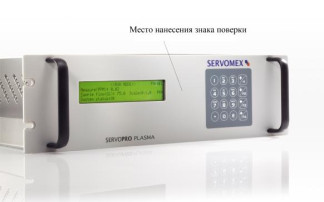

Общий вид, место нанесения знака поверки и пломбирования аналитической ячейки газоанализатора SERVOPRO Plasma k2001 представлены на рисунках 1 и 2.
Место нанесения знака поверки
Пломбы
Рисунок 2 - Место пломбирования измерительной ячейки
Измерительная ячейка \
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Влияние программного обеспечения газоанализатора SERVOPRO Plasma k2001 учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Наименования программного обеспечения | 02001-cu0-0 |
| Идентификационное наименование ПО | 02001-cu0-0.hex |
| Номер версии (идентификационный номер) ПО | не ниже 3.85 |
| Цифровой идентификатор ПО | 5A6DF294CFC22B54EF7664447CA425FB |
| Алгоритм вычисления | MD5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Определяемый компонент | азот в гелии |
| Диапазон измерений объемной доли азота, млн-1 | от 0 до 100 |
| Пределы допускаемой приведенной к верхнему значению поддиапазона погрешности измерений объёмной доли азота в поддиапазоне от 0 до 50 млн-1 включ., % | ±15 |
| Пределы допускаемой относительной погрешности объёмной доли азота в поддиапазоне св. 50 до 100 млн-1 включ., % | ±15 |
| Время установления показаний Т09, (при расходе 75 см3/мин), с, не более | 20 |
| Наименование характеристики | Значение |
| Параметры электрического питания: | 2201 |
| - напряжение переменного тока, В | |
| - частота переменного тока, Гц | 50/60 |
| Потребляемая мощность, Вт, не более | 100 |
| Габаритные размеры, мм, не более: | |
| - высота | 133 |
| - ширина | 482 |
| - длина | 457 |
| Масса, кг, не более | 15 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +10 до +35 |
| - относительная влажность, % | до 95 без конденсации |
наносится на эксплуатационную документацию типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Газоанализатор | SERVOPRO Plasma k2001 | 1 шт. |
| Программное обеспечение | - | 1 шт. |
| Кабель питания | - | 1 шт. |
| Руководство по установке и эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | МП 205-25-2019 | 1 экз. |
осуществляется по документу МП 205-25-2019 «Газоанализатор SERVOPRO Plasma k2001. Методика поверки», утвержденному ФГУП «ВНИИМС» 27 декабря 2019 г.
Основные средства поверки:
- ГСО 11054-2018 состава искусственной газовой смеси в гелии (Не-МГПЗ-2). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на переднюю панель газоанализатора.
приведены в эксплуатационном документе
Приказ Росстандарта от 14.12.2018 № 2664 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические требования
Техническая документация фирмы-изготовителя «Servomex Group Limited», Великобритания
