| Номер в госреестре | 78736-20 |
| Наименование СИ | Расходомеры электромагнитные |
| Обозначение типа СИ | Dosimag |
| Изготовитель | "Endress+Hauser Flowtec AG", Швейцария; Производственные площадки: Endress+Hauser Flowtec AG, Швейцария; Endress+Hauser Flowtec AG, Франция; Endress+Hauser Flowtec (China) Co. Ltd; Endress+Hauser Flowtec (India) Pvt. Ltd., Индия |
| Год регистрации | 2020 |
| Срок свидетельства | 15.07.2025 |
| МПИ (интервал между поверками) | 5 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры электромагнитные Dosimag (далее по тексту - расходомеры) предназначены для измерения объемного расхода и накопленного объема электропроводящих жидкостей, с электропроводностью более 5 мкСм/см.
Принцип работы расходомера основан на законе электромагнитной индукции: в электропроводящей жидкости, движущейся в магнитном поле, индуцируется электродвижущая сила (ЭДС) пропорциональная скорости потока жидкости, которой в свою очередь пропорционален объемный расход жидкости.
Расходомеры изготавливаются в компактном исполнении и состоят из датчика расхода и измерительного преобразователя, находящихся в одном корпусе. Датчик расхода (далее -датчик) состоит из участка трубопровода из немагнитного материала, покрытого внутри неэлектропроводящим материалом (изоляцией), помещенного между полюсами электромагнита, и двух электродов, помещенных в поток жидкости, в направлении перпендикулярном как направлению движения жидкости, так и направлению силовых линий магнитного поля. Сигнал с электродов поступает в измерительный преобразователь (далее -преобразователь), где усиливается и обрабатывается, после чего формируются выходные сигналы, несущие информацию о расходе.
Преобразователь обеспечивает питание цепи возбуждения магнитного поля расходомера, а также преобразует сигналы от электродов датчика в частотные, импульсные, релейные и цифровые выходные сигналы по Modbus RS485.

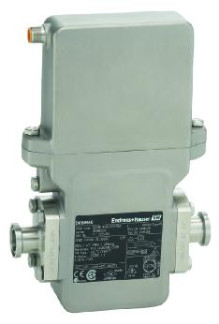

Общий вид расходомеров представлен на рисунке 1.
Пломбирование расходомеров от несанкционированного доступа, не предусмотрено.
Программное обеспечение (ПО) является встроенным, разделения ПО на метрологически значимую часть ПО и метрологически незначимую часть ПО нет.
ПО расходомеров выполняет функции вычисления расхода и объема жидкостей, передачи измеренных и вычисленных параметров, дозирования.
Конструкция расходомеров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО «средний» в соответствии с Р 50.2.007-2014. Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | не отображается |
| Номер версии (идентификационный номер) ПО | не ниже 03.00.zz1-* |
| 1) zz - служебный идентификационный номер, не влияет на функциональность и метрологические характеристики расходомера. | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диаметры условных проходов, мм | от 4 до 25 |
| Диапазон измерений объемного расхода, м3/ч | от 0,02 до 18,0 |
| Пределы допускаемой относительной погрешности измерения объемного расхода и объема, %, | ±0,251); ±(0,5+А)2); ±5 |
| Давление рабочей среды, МПа, не более | 1,6 |
| Диапазон температуры рабочей среды, °С | от -20 до +150 |
| Примечание: 1) в диапазоне скорости потока от 1 до 4 м/с 2) где А = 0,1/v (%), где v (м/с) - скорость потока | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | от 20 до 30 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при +25 °С, не более, % - атмосферное давление, кПа | от -40 до +60 80 от 86 до 107 |
| Температура транспортировки и хранения, °С | от -40 до +60 |
| Монтажная длина с (фланцами), мм, не более | 176 |
| Масса, кг, не более | 4,5 |
| Степень защищенности от воздействия окружающей среды (пыли и воды): | IP67 |
| Наработка на отказ, ч, не менее | 842 712 |
| Средний срок службы, лет, не менее | 20 |
наносится на корпус расходомера методом наклейки и на титульные листы эксплуатационной документации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Расходомер электромагнитный | Dosimag | 1 шт. в соответствии с заказом |
| Принадлежности: - Сервисный адаптер - Кабель для подключения сервисного адаптера - Адаптер RSE4 для разъема 4х-пинового; - Адаптер RSE5 для разъема 5ти-пинового; - Адаптер RSE8 для разъема 8-пинового | FXA291 71035809 50107167 50107168 50107169 | 1 шт в соответствии с заказом |
| Руководство по эксплуатации | 1 экз. | |
| Паспорт | 1 экз. | |
| Методика поверки | МП 208-008-2020 | 1 экз. на партию |
осуществляется по документу МП 208-008-2020 «ГСИ. Расходомеры электромагнитные Dosimag. Методика поверки», утвержденному ФГУП "ВНИИМС» 20.02.2020 г.
Основные средства поверки:
- установка поверочная 1-го разряда в соответствии с ГПС (часть 1), утвержденной приказом Росстандарта от 07.02.2018 г. №256, диапазон воспроизведения объемного расхода воды от 0,02 до 25,0 м3/ч, пределы допускаемой относительной погрешности измерений не более ±0,08 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке или в паспорт.
приведены в эксплуатационном документе.
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
Техническая документация фирмы изготовителя «Endress+Hauser Flowtec AG», Швейцария
