| Номер в госреестре | 78740-20 |
| Наименование СИ | Дымомеры |
| Обозначение типа СИ | AVL 415SE |
| Изготовитель | "AVL List GmbH", Австрия |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Дымомеры AVL 415SE (далее - дымомеры) предназначены для измерений числа дымности отработавших газов двигателей воздушных судов фильтрационным методом согласно Приложению 16 «Охрана окружающей среды. Том II. Эмиссия авиационных двигателей» к Конвенции о международной гражданской авиации.
Принцип действия дымомеров - оптический. Проба отработавшего газа с частицами сажи прокачивается через аналитический фильтр. Излучение от источника света попадает на поверхность фильтра, отражается от его поверхности и регистрируется фотоприёмником встроенного рефлектометра. Интенсивность отраженного сигнала пропорциональна спектральному коэффициенту диффузного отражения (СКДО). На основании полученных значений СКДО от фильтра без пробы и от фильтра с отобранной пробой вычисляется число дымности отработавших газов.
Конструктивно дымомер состоит из двух блоков: аналитического блока и выносного блока управления AVL 4210. Аналитический блок содержит фильтродержатель, систему пробоотбора, систему подачи фильтровальной ленты, оптико-электронные компоненты. Управление дымомерами осуществляется с помощью блока управления, имеющего ЖК-дисплей и кнопки.
Передача данных между аналитическим блоком и блоком управления осуществляется по интерфейсу связи RS-232.
Электрическое питание осуществляется от сети переменного тока.

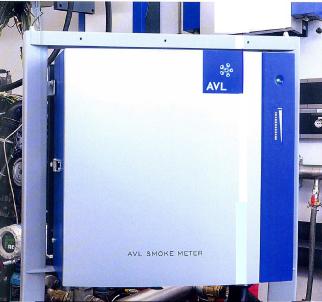

Общий вид дымомеров изображён на рисунке 1. Пломбировка корпуса не предусмотрена.
Дымомеры имеют встроенное программное обеспечение (ПО). ПО аналитического блока используется для обеспечения функционирования дымомера, выполнения измерений; ПО блока управления - для управления дымомером, сбора, обработки, отображения, хранения и передачи результатов измерений на внешние устройства и носители информации. Уровень защиты встроенного ПО - «средний» в соответствии с документом Р 50.2.077-2014. При нормировании метрологических характеристик учтено влияние ПО.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Аналитический блок | Блок управления | |
| Идентификационное наименование ПО | AVL 415S | Instrument Controller 4210 |
| Номер версии (идентификационный номер) ПО | не ниже 2.ХХ | не ниже KR1.ХХ |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений числа дымности | от 0,2 до 10 |
| Пределы допускаемой абсолютной погрешности измерений числа дымности | ±0,2 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение сети переменного тока частотой (50±1) Гц, В | 230±23 |
| Потребляемая мощность, В-А, не более | 180 |
| Габаритные размеры, мм, не более | |
| - аналитический блок | |
| - высота | 620 |
| - ширина | 560 |
| - длина | 240 |
| - блок управления | |
| - высота | 129 |
| - ширина | 213 |
| - длина | 80 |
| Масса, кг, не более | |
| - аналитический блок | 31 |
| - блок управления | 1 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +15 до +30 |
| - относительная влажность окружающего воздуха (без образования конденсата), %, не более | 95 |
| - атмосферное давление, кПа | от 84 до 107 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 5000 |
наносится на корпус дымомера с помощью наклейки и титульный лист руководства по эксплуатации методом компьютерной графики.
Таблица 4 - Комплектность счётчиков
| Наименование | Обозначение | Количество |
| Дымомер AVL 415SE (зав. № 7762, 7763) | - | 2 шт. |
| Комплект принадлежностей | - | 2 комп. |
| Комплект эксплуатационной документации | - | 2 комп. |
| Методика поверки | МП 242-2368-2020 | 2 экз. |
осуществляется по документу МП 242-2368-2020 «ГСИ. Дымомеры AVL 415SE. Методика поверки», утверждённому ФГУП «ВНИИМ им. Д.И. Менделеева» «23» марта 2020 г.
Основные средства поверки:
наборы мер спектрального коэффициента диффузного отражения SRS, рег. № 68451-17. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик дымомеров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация изготовителя
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 20.11.2024 |
