| Номер в госреестре | 78744-20 |
| Наименование СИ | Полуприцепы-цистерны |
| Обозначение типа СИ | DOGAN YILDIZ-ППЦ |
| Изготовитель | "Dogan Yildiz Makina Muhendislik Ltd. STI.", Турция |
| Год регистрации | 2020 |
| Срок свидетельства | 15.07.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Полуприцепы-цистерны DOGAN YILDIZ-ППЦ (далее - ППЦ) предназначены для измерений объема нефтепродуктов плотностью до 860 кг/м3.
Принцип действия ППЦ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.
ППЦ состоят из стальной или алюминиевой сварной цистерны постоянного или переменного сечения, имеющей в поперечном сечении круглую, эллиптическую или чемоданообразную форму, установленной на шасси. ППЦ являются транспортными мерами полной вместимости (далее - ТМ). Цистерна состоит из нескольких герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. Каждая секция цистерны оборудована заливной горловиной круглой формы с установленным указателем уровня налива.
Технологическое оборудование предназначено для проведения операций налива-слива нефтепродуктов и включает в себя:
- горловину с указателем уровня;
- патрубок для отвода паров нефтепродуктов с огнепреградителем;
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие по заказу.
ППЦ имеют модификации DOGAN YILDIZ^^^, DOGAN YILDIZ-ППЦ-28, DOGAN YILDIZ-ППЦ-ЗО, DOGAN YILDIZ^^^, DOGAN YILDIZ-H^^, DOGAN YILDIZ-ППЦ-38, DOGAN YILDIZ-ППЦ^О, DOGAN YILDIZ-ППЦ-42, DOGAN YILDIZ- ППЦ-45 и DOGAN YILDIZ-ППЦ-48, которые отличаются геометрическими размерами и номинальной вместимостью.
На боковых сторонах и сзади ППЦ имеют надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

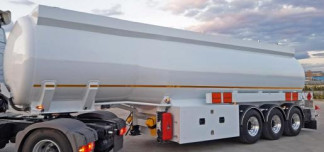

Общие виды ППЦ представлены на рисунках 1 и 2.
Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 3.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||||
| DOGAN YILDIZ- ППЦ-25 | DOGAN YILDIZ- ППЦ-28 | DOGAN YILDIZ- ППЦ-30 | DOGAN YILDIZ- ППЦ-32 | DOGAN YILDIZ- ППЦ-35 | |
| Номинальная вместимость, дм3 | 25000 | 28000 | 30000 | 32000 | 35000 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||||
| DOGAN YILDIZ- ППЦ-38 | DOGAN YILDIZ- ППЦ-40 | DOGAN YILDIZ- ППЦ-42 | DOGAN YILDIZ- ППЦ-45 | DOGAN YILDIZ- ШЩ-48 | |
| Номинальная вместимость, дм3 | 38000 | 40000 | 42000 | 45000 | 48000 |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности ТМ, % | ±0,4 |
| Разность между номинальной и действительной вместимостью ТМ, %, не более | ±1,5 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение | ||||
| DOGAN YILDIZ- ППЦ-25 | DOGAN YILDIZ- ШЩ-28 | DOGAN YILDIZ- ШЩ-30 | DOGAN YILDIZ- ППЦ-32 | DOGAN YILDIZ- ППЦ-35 | |
| Снаряженная масса, кг, не более | 8000 | 8300 | 8600 | 9000 | 9500 |
| Длина, мм, не более | 11000 | 11700 | 12500 | 12800 | 13200 |
| Ширина, мм, не более | 2550 | 2550 | 2550 | 2550 | 2550 |
| Высота, мм, не более | 4000 | 4000 | 4000 | 4000 | 4000 |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение | ||||
| DOGAN YILDIZ- ППЦ-38 | DOGAN YILDIZ- ШЩ-40 | DOGAN YILDIZ- ШЩ-42 | DOGAN YILDIZ- ППЦ-45 | DOGAN YILDIZ- ППЦ-48 | |
| Снаряженная масса, кг, не более | 9600 | 9800 | 10500 | 11000 | 11500 |
| Длина, мм, не более | 13450 | 13550 | 13600 | 13600 | 13600 |
| Ширина, мм, не более | 2550 | 2550 | 2550 | 2550 | 2550 |
| Высота, мм, не более | 4000 | 4000 | 4000 | 4000 | 4000 |
Таблица 6 - Основные технические характеристики
| Наименование характеристики | Значение |
| Температура окружающей среды при эксплуатации, °С | от -40 до +50 |
наносится на маркировочную табличку методом гравировки и на титульный лист руководства по эксплуатации печатным способом.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Полуприцеп-цистерна | DOGAN YILDIZ -ППЦ-ХХ | 1 шт. |
| Запасные части, инструменты и принадлежности | 1 комплект | |
| Руководство по эксплуатации | 1 экз. |
осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».
Основные средства поверки:
- рабочие эталоны 2-го разряда по приказу Росстандарта от 07.02.2018 г. № 256 (часть 3), вместимостью 200, 500, 1000, 2000, 5000 дм , относительная погрешность ±0,1 %;
- рабочие эталоны 2-го разряда по приказу Росстандарта от 07.02.2018 г. № 256 (часть 1), пределы относительной погрешности измерений объема жидкости ±0,15 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на пломбу в соответствии с рисунком 3 и на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация фирмы изготовителя
| Зарегистрировано поверок | 8 |
| Поверителей | 3 |
| Актуальность данных | 20.11.2024 |
