| Номер в госреестре | 78745-20 |
| Наименование СИ | Модули измерительные вибрационного контроля и диагностики |
| Обозначение типа СИ | МВК01 |
| Изготовитель | ООО "Ассоциация ВАСТ", г.С.-Петербург |
| Год регистрации | 2020 |
| Срок свидетельства | 15.07.2025 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули измерительные вибрационного контроля и диагностики МВК01 (далее - модули) предназначены для измерения и передачи результатов измерений параметров вибрации и частоты вращения по сети Ethernet внешним устройствам.
Принцип действия модулей измерительных вибрационного контроля и диагностики МВК01 основан на измерении поступающих на вход аналоговых сигналов напряжения от преобразователей вибрации и/или преобразователей частоты вращения (в состав не входят) и передачи результатов измерения по сети Ethernet внешним устройствам. Передача данных по сети Ethernet осуществляется посредством порта ввода-вывода стандарта IEEE802.3u (100BASE-TX) с возможностью получения электропитания по технологии PoE.
Модули представляют собой электронное устройства с десятью измерительными каналами. Восемь измерительных каналов предназначены для подключения преобразователей вибрации, имеющих встроенный предусилитель1. Два канала предназначены для подключения преобразователей частоты вращения с выходным сигналом ТТЛ (логический ноль менее 0,4 В, логическая единица более 2,4 В).
Модули измерительные вибрационного контроля и диагностики МВК01 выпускаются в следующих исполнениях: МВК01-К20, МВК01-К65 и МВК01-Б, которые отличаются конструктивными особенностями и областью применения. Модули исполнения МВК01-К20 выпускаются в корпусе со степенью защиты оболочки от пыли и влаги IP20, предназначены для установки в монтажные шкафы. Модули исполнения МВК01-К65 выпускаются в корпусе со степенью защиты разъемов и оболочки от пыли и влаги IP65, предназначены для установки на или вблизи контролируемого оборудования. Модули исполнения МВК01-Б выпускаются без защитного корпуса, предназначены для объединения ряда модулей МВК01 в несущей конструкции (корзине) для размещения в специализированных стойках.

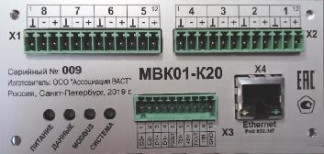

Общий вид, место нанесения знака утверждения типа и схема пломбирования от несанкционированного доступа модулей измерительных вибрационного контроля и диагностики МВК01 представлены на рисунках 1, 2 и 3.
Пломбирование модуля исполнения МВК01-К20 осуществляется на корпус модуля в виде индикаторной наклейки.
Пломбирование модуля исполнения МВК01-Б осуществляется на винт крепления боковой крышки в виде индикаторной наклейки.
Пломбирование модуля исполнения МВК01-К65 осуществляется мастикой на винт верхней крышки клеймом предприятия изготовителя.
| Место | Место нанесения знака | |
| пломбирования | утверждения типа |
Рисунок 1 - Общий вид, место нанесения знака утверждения типа и место пломбирования от несанкционированного доступа модулей измерительных вибрационного контроля и
диагностики МВК01-К20
| Место нанесения | Место | |
| знака утверждения | пломбирования | |
| типа |
Модули измерительные вибрационного контроля и диагностики МВК01 имеют встроенное и внешнее программное обеспечение (далее - ПО).
Модули измерительные вибрационного контроля и диагностики МВК01 функционируют под управлением встроенного программного обеспечения, которое предназначено для управления работой модуля и для математической обработки полученных результатов цифрового преобразования аналоговых сигналов первичных преобразователей.
Встроенное ПО записано в микроконтроллере модуля МВК01 и является его неотъемлемой частью.
Конструкция модулей МВК01 исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Нарушение целостности метрологически значимой части программного обеспечения модуля приводит к завершению работы программного обеспечения. Метрологически значимая часть программного обеспечения модуля является неизменной.
Средства для внесения изменений в программное обеспечение модулей измерительных вибрационного контроля и диагностики МВК01 пользователю не предоставляются.
Внешнее ПО предназначено для настройки модуля. Предоставляемый пользователю интерфейс внешнего ПО не позволяет предпринять действия, приводящие к искажению результатов измерения и повреждению программного обеспечения модуля.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Идентификационные данные ПО приведены в таблице 1.
| Идентификационные признаки | Значение |
| Внешнее ПО | |
| Идентификационное наименование ПО | ТПО МВК |
| Номер версии (идентификационный номер) ПО | 1.0.16 и выше |
| Внутреннее | ПО |
| Идентификационное наименование ПО | Измерительное ПО МВК (ИПО МВК) |
| Номер версии (идентификационный номер) ПО | 1.0.17.0 и выше |
| Цифровой идентификатор ПО | 3c5777e835846dbaefce0dc9ab45a696 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон значений коэффициента преобразования, мВ/(мс-2) | от 0,1 до 1000 |
| Диапазон измерений СКЗ виброускорения на базовой частоте 160 Гц при коэффициенте преобразования (Кп) равном 10,2 мВ/(мс-2), м/с2 | от 0,1 до 340* |
| Диапазон измерений СКЗ виброскорости на базовой частоте 80 Гц при коэффициенте преобразования (Кп) равном 10,2 мВ/(мс-2), мм/с | от 0,1 до 690* |
| Диапазон измерений СКЗ виброперемещения на базовой частоте 40 Гц при коэффициенте преобразования (Кп) равном 10,2 мВ/(мс-2), мкм | от 1 до 5400* |
| Диапазон рабочих частот при измерении виброускорения, Гц | от 0,5 до 20000 |
| Диапазон рабочих частот при измерении виброскорости, Гц | от 0,5 до 7000 |
| Диапазон рабочих частот при измерении виброперемещения, Гц | от 0,5 до 2000 |
| Полосы пропускания полосовых фильтров, Гц | от 0,8 до 150 от 0,8 до 300 от 2 до 1000 от 10 до 1000 от 10 до 2000 от 10 до 3000 |
| Полосы пропускания полосовых фильтров по ГОСТ ISO 2954-2014, ГОСТ ИСО 10816-3-2002, ГОСТ ИСО 10816-4-2002, Гц | от 2 до 1000 от 10 до 1000 от 10 до 2000 |
| Пределы допускаемой относительной погрешности измерений виброускорения, %: в диапазоне частот от 0,5 до 20000 Гц в диапазоне частот от 1,0 до 20000 Гц | ±5 ±3 |
| Пределы допускаемой относительной погрешности измерений виброскорости, %: в диапазоне частот от 0,5 до 7000 Гц в диапазоне частот от 1,0 до 7000 Гц | ±5 ±3 |
| Пределы допускаемой относительной погрешности измерений виброперемещения, %: в диапазоне частот от 0,5 до 2000 Гц в диапазоне частот от 1,0 до 2000 Гц | ±5 ±3 |
| Диапазон измерений частоты вращения, Гц | от 0,5 до 1000 |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности измерений частоты вращения, %: в диапазоне частот от 0,5 до 1000 Гц в диапазоне частот от 1 до 1000 Гц | ±0,5 ±0,1 |
| Класс 1/3 октавных фильтров (с центральными среднегеометрическими частотами: 0,63; 0,8; 1,0; 1,25; 1,60; 2,0; 2,5; 3,15; 4,0; 5; 6,3; 8,0; 10; 12,5; 16,0; 20; 25; 31,5; 40; 50; 63; 80; 100; 125; 160; 200; 250; 315; 400; 500; 630; 800; 1000; 1250; 1600; 2000; 2500; 3150; 4000; 5000; 6300; 8000; 10000) по ГОСТ Р 8.714-2010 | 2 |
| * Диапазон измерений определен в зависимости от коэффициента преобразования и вычисляется по формулам: Для виброускорения, м/с2 от 1,02/Кп до 3468/Кп Для виброскорости, мм/с от 1,02/Кп до 7038/Кп Для виброперемещения, мкм от 10,2/Кп до 55080/Кп, где Кп - числовое значение без единиц измерения номинального коэффициента преобразования используемого вибропреобразователя представленного в мВ/(мс-2) | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон частот входного сигнала, Гц | от 0,5 до 25600 |
| Рабочие условия измерений для исполнений МВК01-К20 и МВК01-Б: - температура окружающей среды, °С | от -10 до +50 |
| Рабочие условия измерений для исполнения МВК01-К65: - температура окружающей среды, °С | от -40 до +70 |
| Входное сопротивление каналов измерения вибрации, кОм, не менее | 70 |
| Время установления рабочего режима с момента подачи питания, с, не более | 30 |
| Периодичность обновления значений измеряемых величин, с, не более | 0,5 |
| Протокол передачи результатов измерения параметров вибрации и частоты вращения внешнему потребителю | ModBus/TCP в локальной сети типа Ethernet в режиме Slave |
| Напряжение постоянного тока питания модуля, В | 48±3 |
| Технология подачи напряжения питания модуля | PoE (IEEE 802.3at, Type 1) |
| Потребляемая мощность, Вт, не более | 10 |
| Габаритные размеры, (ширина х высота х длина), мм, не более: исполнения МВК01-К65 исполнения МВК01-К20 исполнения МВК01-Б | 260x188x91 106x49x197 41x129x179 |
| Масса, кг, не более: исполнения МВК01-К65 исполнения МВК01-К20 исполнения МВК01-Б | 2,83 0,54 0,42 |
наносится на корпус модуля способом машинной печати, на титульный лист руководства по эксплуатации и на титульный лист формуляра типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во | Примечание |
| Модуль измерительный вибрационного контроля и диагностики | МВК01-[Х] | 1 шт. | Х - обозначение вида исполнения |
| Комплект соединительных кабелей | Поставляется по заказу. Количество, тип и длина определяется при заказе | ||
| Модуль автоматизированной поверки | МАП | 1 шт. | Поставляется по заказу |
| Формуляр | ВАРБ.411711.112 Ф | 1 экз. | |
| Руководство по эксплуатации | ВАРБ.411711.112 РЭ | 1 экз. | |
| Методика поверки | ВАРБ.411711.112 Д | 1 экз. | |
| Программное обеспечение | ТПО | 1 шт. |
осуществляется по документу ВАРБ.411711.112 Д «Модули измерительные вибрационного контроля и диагностики МВК01. Методика поверки», утвержденному 20.02.2020 г.
Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (рег. № 45344-10), мультиметр цифровой 34401A (рег. № 16500-97).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых модулей с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в формуляр.
приведены в эксплуатационном документе.
Приказ Федерального агентства по техническому регулированию и метрологии № 2772 от 27.12.2018г. «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
ГОСТ 30296-95 Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования
ВАРБ.411711.112 ТУ Модули измерительные вибрационного контроля и диагностики МВК01. Технические условия
| Зарегистрировано поверок | 189 |
| Поверителей | 2 |
| Актуальность данных | 20.11.2024 |
