Государственный реестр средств измерений

Твердомеры универсальные DRM, EX, RSD и RS-SD, 78760-20

78760-20
Твердомеры универсальные DRM, EX, RSD и RS-SD (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Бринелля, Роквелла, Супер-Роквелла и Виккерса, в соответствии с ГОСТ 9012-59, ГОСТ 9013-59, ГОСТ 22975-78, ГОСТ Р ИСО 6507-1:2007.
Карточка СИ
Номер в госреестре 78760-20
Наименование СИ Твердомеры универсальные
Обозначение типа СИ DRM, EX, RSD и RS-SD
Изготовитель "OMAG di AFFRI D. S.r.l.", Италия
Год регистрации 2020
Срок свидетельства 23.07.2025
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Твердомеры универсальные DRM, EX, RSD и RS-SD (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Бринелля, Роквелла, Супер-Роквелла и Виккерса, в соответствии с ГОСТ 9012-59, ГОСТ 9013-59, ГОСТ 22975-78, ГОСТ Р ИСО 6507-1:2007.

Описание

Принцип действия твердомеров основан:

для шкал Бринелля на статическом вдавливании шарикового наконечника с последующим измерением диаметра окружности отпечатка;

для шкал Роквелла и Супер-Роквелла на статическом вдавливании алмазного или шарикового наконечников с последующим измерением глубины внедрения наконечника;

для шкал Виккерса на статическом вдавливании алмазного пирамидального наконечника с последующим измерением длин диагоналей восстановленного отпечатка.

Твердомеры состоят из устройства приложения нагрузки, измерительного блока, программируемого логического контроллера (далее - ПЛК). По дополнительному заказу в комплектность твердомера может входить микроскоп (отсчетный или цифровой).

Твердомеры выпускаются в следующих модификациях: DRM, EX, RSD и RS-SD, которые отличаются способом приложения нагрузки, метрологическими и техническими характеристиками.

В модификациях DRM цикл испытаний запускается автоматически после контакта индентора с образцом, который достигается вращением опорного винта стола. В модификациях RSD, RS-SD нагрузка прикладывается опусканием рукоятки блока нагружения. В модификациях EX для проведения цикла испытания необходимо задать сначала предварительную нагрузку путем вращения опорного винта стола до контакта образца с индентором, а затем основную нагрузку - опусканием рукоятки блока нагружения.

Структура условного обозначения твердомеров:

[Х^КМ[Х2], где [Х1] - условное обозначение различия в габаритных размерах, рабочего пространства и массы твердомеров (250); DRM - обозначение модификации твердомера;

[Х2] - условное обозначение различия метрологических характеристик, в том числе набора используемых шкал твердости (C).

[Х1]ЕХ[Х2], где [Х1] - условное обозначение габаритных размеров, рабочего пространства и массы твердомеров (206); EX - обозначение модификации твердомера; [Х2] -условное обозначение различия метрологических характеристик, в том числе набора используемых шкал твердости (2; S).

P^RSD^], где [Х1] - условное обозначение различия в габаритных размерах, рабочего пространства и массы твердомеров (206; 330; 903); RSD - обозначение модификации твердомера; [Х2] - условное обозначение различия метрологических характеристик, в том числе набора используемых шкал твердости (D2; D4). Обозначение «MAG» в наименовании модификации твердомера означает наличие магнитной системы фиксации для установки непосредственно на изделии или на специально подготовленную станину; если изделие не обладает магнитными свойствами, то допустима фиксация цепным фиксирующем приспособлением.

^]RS-SD, где [Х1] - условное обозначение различия в габаритных размерах, рабочего пространства и массы твердомеров (206; 330; 903); RS-SD - обозначение модификации твердомера.

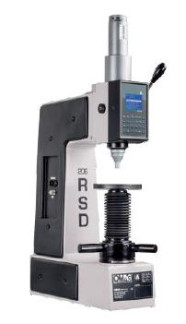

Общий вид твердомеров представлен на рисунке 1.

ж) з)

Рисунок 1 - Общий вид твердомеров а) 250DRM, 250DRMC; б) 206EX, 206EX2, 206EXS; в) 206RSD, 206RS-SD; г) 330RSD, 330RS-SD; д) 903RSD, 903RS-SD; е) RSD-MAG D2, RSD-MAG D4; ж) Отсчетный микроскоп; з) Цифровой микроскоп

Программное обеспечение

Встроенное программное обеспечение (ПО) твердомеров установлено в ПЛК и предназначено для управления работой твердомеров, а также для хранения, передачи и статистической обработки результатов измерений.

Внешнее ПО используется при работе с цифровым микроскопом и предназначено для измерения размеров отпечатков и получения результатов измерений твердости.

Уровень защиты встроенного программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Уровень защиты внешнего программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение для модификаций

Встроенное

Внешнее

DRM

EX

RSD, RS-SD

Идентификационное наименование ПО

AFRDDRM^]

AFREX^]

AFRRSD^]

HDT Nx

Номер версии (идентификационный номер) ПО

не ниже V2.29

не ниже V7.21

не ниже V 1.4

Цифровой идентификатор ПО

-

* значения [ХХ] могут меняться в зависимости от года изготовления

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

DRM

DRMC

ЕХ

ЕХ2

EXS

RSD

RS-SD

RSD-MAG D2

RSD-MAG D4

Испытательные нагрузки для шкал Бринелля, Н

-

153.2

245.2 612,9 1226 1839 2452

98,07

612,9

1226

1839

98,07

153.2

294.2 306,5 612,9 1226 1839

153.2

294.2 306,5

98,07

612,9

1226

1839;

2452*

153.2

294.2 306,5

612,9

1226

1839

2452*

153,2

Пределы допускаемой относительной погрешности испытательных нагрузок для шкал Бринелля, %

-

±1,0

Диапазоны измерений твердости по шкалам Бринелля, НВ (TOW)

-

от 8 до 650

Пределы допускаемой относительной погрешности при измерении твердости по шкалам Бринелля, %

-

±3

Испытательные нагрузки для шкал Роквелла, Н

98,07**; 588,4; 980,7; 1471

-

98,07**

588,4

980,7

1471

-

98,07**

588,4

980,7

1471

-

Пределы допускаемой относительной погрешности предварительных испытательных нагрузок для шкал Роквелла, %

±2,0

-

±2,0

-

±2,0

-

Пределы допускаемой относительной погрешности основных испытательных нагрузок для шкал Роквелла, %

±0,5

-

±0,5

-

±0,5

-

Наименование характеристики

Значение

DRM DRMC

EX

EX2

EXS

RSD

RS-SD

RSD-MAG D2

RSD-MAG D4

Диапазоны измерений твердости по шкалам Роквелла

от 70 до 93 HRA от 25 до 100 HRB от 20 до 70 HRC

-

от 70 до 93 HRA от 25 до 100 HRB от 20 до 70 HRC

-

от 70 до 93 HRA от 25 до 100 HRB от 20 до 70 HRC

-

Пределы допускаемой абсолютной погрешности

при измерении твердости по шкалам Роквелла в

диапазонах:

от 70 до 93 HRА

от 25 до 100 HRb

от 20 до 35 HRC включ.

св. 35 до 55 HRC включ.

св. 55 до 70 HRC

±1

±2

±2

±1

±1

,2

,0

,0

,5

,0

-

±1,2

±2,0

±2,0

±1,5

±1,0

-

±1,2

±2,0

±2,0

±1,5

±1,0

-

Испытательные нагрузки для шкал Супер-Роквелла, Н

29,42**

147.1

294.2

441.3

-

29,42**

147.1

294.2

441.3

-

29,42**

147.1

294.2

441.3

-

29,42**

147.1

294.2

441.3

Пределы допускаемой относительной погрешности предварительных испытательных нагрузок для шкал Супер-Роквелла, %

±2,0

-

±2,0

-

±2,0

-

±2,0

Пределы допускаемой относительной погрешности основных испытательных нагрузок для шкал Супер-Роквелла, %

±0,66

-

±0,66

-

±0,66

-

±0,66

Значение

Наименование характеристики

DRM

DRMC

EX

EX2

EXS

RSD

RS-SD

RSD-MAG D2

RSD-MAG D4

Диапазон измерения твердости по шкалам

от 70 до 94

от 70 до 94

от 70 до 94

от 70 до 94

Супер-Роквелла

HRN15 от 40 до 86 HRN30 от 20 до 78 HRN45

HRN15 от 40 до 86 HRN30 от 20 до 78 HRN45

HRN15 от 40 до 86 HRN30 от 20 до 78 HRN45

HRN15 от 40 до 86 HRN30 от 20 до 78 HRN45

от 62 до 93

от 62 до 93

от 62 до 93

от 62 до 93

HRT15

HRT15

HRT15

HRT15

от 15 до 82

от 15 до 82

от 15 до 82

от 15 до 82

HRT30

HRT30

HRT30

HRT30

от 10 до 72

от 10 до 72

от 10 до 72

от 10 до 72

HRT45

HRT45

HRT45

HRT45

Пределы допускаемой абсолютной погрешности

при измерении твердости по шкалам Супер-Роквелла в диапазонах:

от 70 до 94 HRN15

±1,0

±1,0

±1,0

±1,0

от 40 до 76 HRN30 включ.

±2,0

±2,0

±2,0

±2,0

св. 76 до 86 HRN30

±1,0

±1,0

±1,0

±1,0

св. 20 до 78 HRN45

±2,0

±2,0

±2,0

±2,0

от 62 до 93 HRT15

±2,0

±2,0

±2,0

±2,0

от 15 до 82 HRT30

±2,0

±2,0

±2,0

±2,0

от 10 до 72 HRT45

±3,0

±3,0

±3,0

±3,0

Испытательные нагрузки по шкалам Виккерса, Н

29,42 49,03;

29,42

98,07 196,1;

98,07

98,07

29,42

98,07

29,42

98,07

29,42

294,2 490,3;

980,7

294,2

294,2

980,7

294,2

980,7

294,2

980,7

980,7

Пределы допускаемой относительной

погрешности испытательных нагрузок для шкал Виккерса, %

±1,0

Наименование характеристики

Значение

DRM DRMC EX EX2 EXS RSD RS-SD A/rRS?-o ™RS?-„

MAG D2 MAG D4

Диапазон измерения твердости по шкалам Виккерса, HV

от 8 до 2000

Пределы допускаемой относительной погрешности при измерении твердости по шкалам Виккерса, %

±3,0

Характеристики микроскопа:

-    общее увеличение отсчетного микроскопа

-    общее увеличение цифрового микроскопа

-    диапазон измерений, мм

-    цена деления шкалы микроскопа, мм

20х, 24х,25х, 40х, 50х ***

20х, 40х от 0 до 9***

0,005 или 0,05 (для увеличения 20х или 24х); 0,04 (для увеличения 25х) 0,0025 или 0,025 (для увеличения 40х), 0,02 (для увеличения 50х)

* опционально;

** предварительные нагрузки;

*** в зависимости от типа микроскопа

Наименование характеристики

Значение

DRM

EX

RSD, RS-SD

RSD-MAG D2, RSD-MAG D4*

250

206

206

330

903

Параметры электрического питания:

-    напряжение, В

-    частота, Гц

220 ± 20 50 ± 1

Потребляемая мощность, В А, не более

150

Диаметр шарика для шкал Бринелля, мм

1,0; 2,0; 2,5; 5,0; 10,0

Габаритные размеры твердомеров, мм, не более

-    ширина

-    высота

-    глубина

260

855

520

270

780

500

170

865

520

385

950

605

390

1400

610

390

500

420

Габаритные размеры рабочего пространства, мм, не менее

-    длина

-    высота

185

170

180

215

185

170

185

375

190

700

50

10

Масса, кг, не более

64

54

55

80

110

30

Условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность воздуха, %, не более

от +10 до +35 80

Срок службы, лет, не менее

10

* для RSD-MAG D2, RSD-MAG D4 допустимо использование с дополнительной стационарной станиной, а также цепным приспособлением для фиксации на немагнитных поверхностях объектов контроля

Знак утверждения типа

наносится на боковую поверхность корпуса твердомеров в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским или иным способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Кол-во

Твердомер универсальный

DRM, EX, RSD, RS-SD

1 шт.

Микроскоп отсчетный

по заказу

Цифровой микроскоп

по заказу

Руководство по эксплуатации

1 экз.

Описание типа

1 экз.

Поверка

осуществляется по документу ГОСТ 8.398-80 «Государственная система обеспечения единства измерений. Приборы для измерения твёрдости металлов и сплавов. Методы и средства поверки».

Основные средства поверки:

-    эталонные меры твердости по шкалам Роквелла, 2-го разряда по ГОСТ 8.064-94 со значениями (83 ± 3) HRA, (90 ± 10) HRB, (25 ± 5) HRC, (45 ± 5) HRC, (65 ± 5) HRC;

-    рабочие эталоны единицы твердости по шкалам Супер-Роквелла 2-го разряда по ГОСТ 8.064-94 со значениями (92 ± 2) HRN 15, (45 ± 5) HRN 30, (80 ± 4) HRN 30, (49 ± 6) HRN 45, (50 ± 5) HRТ 30, (76 ± 6) HRТ 30;

-    эталонные меры твердости по шкалам Бринелля, 2-го разряда по ГОСТ 8.062-85 со значениями (100 ± 25) HB (HBW), (200 ± 50) HB (HBW), (400 ± 50) HB (HBW);

-    эталонные меры твердости по шкалам Виккерса, 2-го разряда по ГОСТ 8.063-2012 со значениями (450 ± 75) HV 5, (800 ± 50) HV 5, (450 ± 75) HV 10, (800 ± 50) HV 10, (450 ± 75) HV 30, (800 ± 50) HV 30, (450 ± 75) HV 100, (800 ± 50) HV 100.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

ГОСТ 9012-59 Металлы. Метод измерения твердости по Бринеллю ГОСТ 9013-59 Металлы. Метод измерения твердости по Роквеллу

ГОСТ 22975-78 Металлы и сплавы. Метод измерения твердости по Роквеллу при малых нагрузках (по Супер-Роквеллу)

ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твердости по Виккерсу. Часть 1. Метод измерения

Нормативные документы

ГОСТ 8.062-85 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля

ГОСТ 8.064-94 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер-Роквелла

ГОСТ 8.063-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости по шкалам Виккерса

ГОСТ 8.398-80 ГСИ. Приборы для измерения твердости металлов и сплавов. Методы и средства поверки

ГОСТ 23677-79 Твердомеры для металлов. Общие технические требования Техническая документация OMAG di AFFRI D. S.r.l., Италия
