| Номер в госреестре | 78768-20 |
| Наименование СИ | Системы автоматики пожаротушения |
| Изготовитель | ООО НВФ "Сенсоры, Модули, Системы", г.Самара; ООО НПП "ГКС", г.Казань; АО "СКАД тех", г.Москва; ООО "АСК Инжиниринг", г.Нижний Новгород; ООО "ПромНефтеГазАвтоматика", г.Москва; АО "Нефтеавтоматика&quo |
| Год регистрации | 2020 |
| Срок свидетельства | 23.07.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы автоматики пожаротушения (далее - СА ПТ) предназначены для преобразований аналоговых сигналов силы постоянного тока, электрического сопротивления постоянному току от термопреобразователей сопротивления (при измерений температуры), для воспроизведений аналоговых сигналов силы постоянного тока.
Принцип действия СА ПТ при преобразовании аналоговых сигналов основан на аналоговоцифровом преобразовании входных сигналов с последующей передачей данных на автоматическое рабочее место (далее - АРМ) оператора для отображения и регистрации, а при воспроизведении аналоговых сигналов основан на цифро-аналоговом преобразовании выходных сигналов с АРМ.
СА ПТ применяются в качестве приемно-контрольной и управляющей электронной части автоматизированных систем управления пожаротушением и пожарной сигнализации (далее - АСУ ПТ) различных объектов, в том числе добычи, транспортирования, хранения, переработки нефти и нефтепродуктов.
В СА ПТ используются протоколы передачи данных Profibus, Profinet и HART (только для конфигурирования преобразователей), для связи модулей контроллеров с центральным процессорным устройством (далее - ЦПУ) и АРМ оператора - S7/TCP, Modbus RTU для связи с оборудованием нижнего уровня (задвижки, датчики).
СА ПТ обеспечивают выполнение следующих функций:
- прием и обработку информации от датчиков АСУ ПТ (пожарных извещателей различных типов, световых и звуковых оповещателей) о пожарной обстановке, а также от датчиков и сигнализаторов давления, уровня и температуры;
- прием и обработку информации о техническом состоянии оборудования АСУ ПТ и внешних соединительных линий системы;
- передачу информации о пожаре и техническом состоянии оборудования на верхний уровень и в другие системы;
- управление установкой пожаротушения, средствами оповещения и другими исполнительными устройствами СА ПТ;
прием и исполнение команд оператора;
- сбор, обработку и регистрацию, контроль и хранение измерительной информации;
В состав СА ПТ входят следующие основные блоки:
преобразователи для согласования уровней сигналов, гальванической развязки и/или искробезопасной защиты между первичными измерительными преобразователями и исполнительными механизмами с одной стороны и модулями ввода-вывода сигналов контроллеров с другой стороны, питания первичных приборов и преобразователей;
- контроллеры программируемые SIMATIC S7-300 (регистрационный номер в Федеральном информационном фонде 15772-11), контроллеры программируемые SIMATIC S7-400 (регистрационный номер в Федеральном информационном фонде 66697-17), контроллеры программируемые SIMATIC S7-1200 - (регистрационный номер в Федеральном информационном фонде 63339-16), модули измерительные контроллеров программируемых SIMATIC S7-1500 (регистрационный номер в Федеральном информационном фонде 60314-15) и устройств распределенного ввода-вывода SIMATIC ЕТ200 (регистрационный номер в Федеральном информационном фонде 66213-16) с модулями ввода-вывода аналоговых и дискретных сигналов, устройства распределенного ввода-вывода SIMATIC ET 200SP (регистрационный номер в Федеральном информационном фонде 60344-15) с модулями ввода-вывода аналоговых и дискретных сигналов, устройства распределённого ввода-вывода SIMATIC ET200SP/SP HA (регистрационный номер в Федеральном информационном фонде 74165-19);
- источники бесперебойного питания (по заказу);
- устройства коммутации и защиты;
- устройства индикации (в качестве терминала и панелей индикации в АСУ ПТ могут применяться встраиваемые дисплеи и терминалы фирмы Siemens);
- программное обеспечение;
- АРМ оператора на базе персонального компьютера.
Конструктивно СА ПТ выполнены в виде нескольких герметизированных пыле- и влагозащищенных шкафов со степенью защиты не ниже IP43, а также персонального компьютера АРМ оператора с установленным программным обеспечением. При эксплуатации в условиях низкой температуры шкафы дополнительно оснащаются системой подогрева.
Пломбирование СА ПТ не предусмотрено.

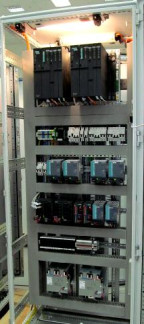

Общий вид СА ПТ приведен на рисунке 1.
СА ПТ имеют встроенное программное обеспечение (ПО), представляющее собой микропрограмму, которое реализовано аппаратно и является метрологически значимым.
Вклад микропрограммы в суммарную погрешность СА ПТ незначителен, так как определяется погрешностью дискретизации (погрешностью АЦП), являющейся ничтожно малой по сравнению с погрешностью СА ПТ.
Внешнее программное обеспечение является метрологически незначимым и предназначено для снятия цифровых значений с преобразователей, последующей их нормализацией в значения измеряемой величины и передачи их по каналам связи.
Таблица 1 - Идентификационные данные встроенного программного обеспечения СА ПТ
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование встроенного ПО | Микропрограмма |
| Номер версии (идентификационный номер) ПО | - |
| Цифровой идентификатор программного обеспечения | - |
Уровень защиты программного обеспечения «высокий» в соответствии с Р.50.2.077-2014.
Идентификационные данные внешнего программного обеспечения СА ПТ приведены в таблице 2.
Таблица 2 - Идентификационные данные внешнего программного обеспечения СА ПТ
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование встроенного ПО | Simatic PCS7 |
| Номер версии (идентификационный номер) ПО | не ниже 8.0 |
| Цифровой идентификатор программного обеспечения | - |
Метрологические характеристики
Таблица 3 - Метрологические характеристики СА ПТ
| Наименование измерительного канала | Диапазон | Пределы допускаемой погрешности^ |
| Для входных сигналов (преобразований) | ||
| Давления жидких сред, за исключением нефти/нефтепродуктов | Сила постоянного тока: от 0 до 20 мА; от 4 до 20 мА | Y = ±0,15 % |
| Перепад давления жидких сред | Сила постоянного тока: от 0 до 20 мА; от 4 до 20 мА | Y = ± 0,32 % |
| Уровень жидкости во вспомогательных емкостях | Сила постоянного тока: от 0 до 20 мА; от 4 до 20 мА | Y = ± 0,14 % |
| Температура нефти в трубопроводах | Сила постоянного тока: от 0 до 20 мА; от 4 до 20 мА; Термопреобразователи сопротивления:2) Pt100, 100П, 50М, 100М | Y = ± 0,32 % А = ± 0,5 °С |
| Лист № 4 Всего листов 6 | ||
| Продолжение таблицы 3 | ||
| Наименование измерительного канала | Диапазон | Пределы допускаемой погрешности 1) |
| Для входных сигналов (преобразований) | ||
| Температура других сред | Сила постоянного тока: от 0 до 20 мА; от 4 до 20 мА; Термопреобразователи сопротивления:2) Pt100, 100П, 50М, 100М | Y = ± 0,32 % А = ± 1,3 °С |
| Для выходных сигналов (воспроизведений | ||
| Канал цифро-аналогового преобразования | Сила постоянного тока: от 0 до 20 мА; от 4 до 20 мА | Y = ± 0,51 % |
| 1) Пределы допускаемой приведенной (к верхнему пределу преобразований (воспроизведений)) (у), абсолютной (А) погрешности преобразований (воспроизведений); 2) Сигналы от термопреобразователей сопротивления с номинальными статическими характеристиками по ГОСТ 6651-2009, типа: 100П, а=0,00391 °C-1, Pt100, а=0,00385 °C-1, 50М и 100М (а=0,00426 °C-1, и а=0,00428 °C-1) | ||
Таблица 4 - Основные технические характеристики СА ПТ
| Наименование характеристики | Значение |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность воздуха при температуре +25 °С, %, не более - атмосферное давление, кПа | от +5 до +40 90 от 84 до 107 |
| Габаритные размеры (ВхШхГ), мм, не более | 2000x1200x800 |
| Масса, кг, не более | 360 |
| Напряжение питания - напряжение переменного, В - частота переменного тока, Гц | 220 ± 22 50±1 |
| Степень защиты по ГОСТ 14254-2015 (для шкафов, устанавливаемых вне помещений) | IP43 |
| Средняя наработка на отказ, ч | 20000 |
| Срок службы, лет | 20 |
наносится на табличку (шильдик), прикрепленную к корпусу СА ПТ, способом лазерной маркировки, механической гравировки или другим способом, принятым на предприятии-изготовителе, а также типографским способом на титульный лист паспорта и руководства по эксплуатации.
Таблица 5- Комплектность СА ПТ
| Наименование | Обозначение | Количество |
| Система автоматики пожаротушения | - | 1 шт. |
| Комплект ЗИП | - | 1 шт. |
| Методика поверки | ИЦРМ-МП-036-20 | 1 экз. |
| Наименование | Обозначение | Количество |
| Руководство по эксплуатации | 4371-003-17717434-2014 РЭ | 1 экз. |
| Паспорт | ВКПЕ.425532.225.500ПС | 1 экз. |
осуществляется по документу ИЦРМ-МП-036-20 «Системы автоматики пожаротушения» Методика поверки», утвержденному ООО «ИЦРМ» 03.02.2020 г.
Основное средство поверки:
- калибратор многофункциональный и коммуникатор BEAMEX МС6 (-R) (регистрационный номер в Федеральном информационном фонде 52489-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке.
отсутствуют.
ТУ 4371-003-17717434-2014 Система автоматики пожаротушения. Технические условия
