| Номер в госреестре | 78769-20 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФЗМ 40,5 II - I УХЛ1 |
| Изготовитель | ООО "Запорожский завод высоковольтного оборудования", Украина, г.Запорожье |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТФЗМ 40,5 II - I УХЛ1 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока.
Принцип действия трансформаторов основан на явлении взаимной индукции. Трансформаторы состоят из магнитопровода с первичной и вторичными обмотками, помещёнными в фарфоровую покрышку.
Трансформаторы по принципу конструкции - одноступенчатые опорные, с бумажномасляной изоляцией.
Крышка, закрывающая выводы вторичных обмоток, имеет возможность пломбировки для исключения несанкционированного доступа.
Рабочее положение трансформаторов в пространстве - вертикальное.

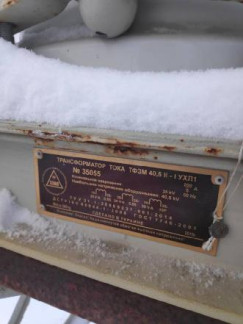

Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа приведен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение, кВ | 35 |
| Наибольшее рабочее напряжение, кВ | 40,5 |
| Номинальный первичный ток, А | 200 |
| Номинальный вторичный ток, А | 5 |
| Номинальная частота переменного тока, Гц | 50 |
| Класс точности обмоток для измерений и учета | 0,5S/0,5S |
| Класс точности обмотки для защиты | 10Р |
| Номинальная вторичная нагрузка, В-А | 30/30/30 |
| Номинальная предельная кратность вторичной обмотки для защиты, не менее | 20 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры трансформатора, мм - Высота | 1130 |
| - Ширина | 660 |
| - Глубина | 660 |
| Масса трансформатора, кг | 360 |
| Условия эксплуатации УХЛ1 по ГОСТ 15150-69: »-» о/"ч - температура окружающей среды, С | от -60 до +40 |
| Средний срок службы, лет | 25 |
| Средняя наработка на отказ, ч | 40000000 |
наносится на паспорт типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока (зав. №№ 35054, 35055, 35056, 35057, 35058, 35059, 35060, 35061, 35062, 35063) | ТФЗМ 40,5 II - I УХЛ1 | 10 шт. |
| Паспорт | - | 10 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока эталонный двухступенчатый ИТТ-3000.5, регистрационный № 19457-00;
- прибор сравнения КНТ-05, регистрационный № 37854-08;
- магазин нагрузок МР 3027, регистрационный № 34915-07.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус трансформатора или свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам тока ТФЗМ 40,5 II - I УХЛ1
ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
