| Номер в госреестре | 78787-20 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | AMA i60 SII R2 EGR |
| Изготовитель | "AVL Emission Test Systems GmbH", Германия |
| Год регистрации | 2020 |
| Срок свидетельства | 28.07.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы модели АМА i60 SII R2 EGR (далее по тексту - газоанализаторы) предназначены для автоматического контроля содержания кислорода, диоксида, углекислого газа, углеводородов и оксида азота в выхлопных газах автомобилей.
Принцип измерений газоанализаторов модели АМА i60 SII R2 EGR основан на измерении объемной доли загрязняющих веществ в отработанных пробах отработавших газов автомобилей или двигателей при помощи набора газоанализаторов, основанных на инфракрасном оптико-абсорбционном (СО, СО2), пламенно-ионизационном (углеводороды, СН4), хемилюминесцентном (NO, NO2) и паро-магнитном (О2) методах измерений.
Способ отбора пробы - механический, через пробоотборник с помощью мембранных насосов.
Конструктивно газоанализаторы монтируются в основном шкафу, отдельными модулями и являются многоканальными.

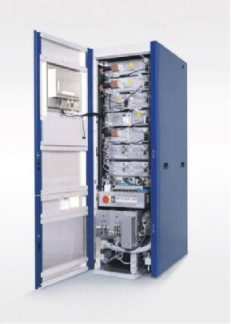

Общий вид газоанализаторов представлен на рисунке 1.
Схема пломбирования корпуса газоанализаторов от несанкционированного доступа представлена на рисунке 2.
Газоанализаторы имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов.
ПО газоанализаторов выполняет следующие функции:
- прием, обработка и отображение измерительной информации от первичных измерительных преобразователей;
- корректировка нулевых показаний и чувствительности по измерительному каналу
- формирование выходных сигналов (аналогового и цифрового) и передача данных;
- сравнение измеренных значений содержания определяемых компонентов с установленными пороговыми значениями и выдача сигнализации о достижении этих уровней;
- автоматическая диагностика состояния газоанализаторов.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «высокий» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | iGem AMA |
| Номер версии (идентификационный номер) ПО | v.2.0 |
| Цифровой идентификатор ПО | - |
| Алгоритм расчета цифрового идентификатора ПО | - |
Таблица 2 - Основные метрологические характеристики газоанализаторов
| Определяемый компонент | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой основной приведенной* (у) погрешности, % |
| Диоксид углерода CO2 | от 0 до 20 об. д., % | ±6 |
| от 0 до 0,25 об. д., % | ±6 | |
| Оксид углерода СО | от 0 до 5000 млн"1 | ±4 |
| от 0 до 50 млн"1 | ±10 | |
| Кислород O2 | от 0 до 25 об. д., % | ±3 |
| от 0 до 0,5 об. д., % | ±3 | |
| Пропан С3Н8 | от 0 до 20000 млн"1 | ±4 |
| от 0 до 10 млн"1 | ±15 | |
| Метан СН4 | от 0 до 20000 млн"1 | ±5 |
| от 0 до 30 млн"1 | ±8 | |
| Диоксид азота NO2 | от 0 до 10000 млн"1 | ±5 |
| от 0 до 10 млн"1 | ±15 | |
| Оксид азота NO | от 0 до 10000 млн"1 | ±5 |
| от 0 до 10 млн"1 | ±15 | |
| * Значение нормируется к верхнему пределу диапазона измерений | ||
Таблица 3 - Дополнительные метрологические характеристики
| Наименование характеристики | Значение |
| Предел допускаемого времени установления показаний Т0,9 (для 90 % от установившегося показания), с, не более | 1,6 |
| Пределы допускаемой дополнительной погрешности, приведенной к верхнему пределу измерений, % от основной приведенной погрешности: - при изменении температуры окружающей среды в диапазонах: от +5 до +15 о С включ. и св. +25 до +40 оС, на каждые ±10 оС - при изменении относительной влажности в диапазоне от 20 до 80 % | ±0,5 ±0,5 |
Таблица 4 - Основные технические характеристики газоанализаторов
| Наименование характеристики | Значение |
| Потребляемая мощность, Вт, не более | 4250 |
| Параметры питания сети: - напряжение переменного тока, В - частота, Гц | от 390 до 410 60 |
| Габаритные размеры (ШхВхГ), мм, не более: | 1970x660x900 |
| Масса, кг, не более | 350 |
| Расход пробы, не более, дм3/ мин | 3,0 |
| Рабочие условия эксплуатации: " температура окружающего воздуха, С - атмосферное давление, мм рт. ст. - относительная влажность окружающего воздуха, % | от +5 до +40 от 600 до 800 80 (без конденсации влаги) |
| Степень защиты по ГОСТ 14254-2015 | IP66 |
| Среднее время наработки на отказ, ч | 30 000 |
| Срок службы, лет, не более | 10 |
наносится типографским способом на титульный лист руководства по эксплуатации и на табличку на корпусе газоанализаторов.
Таблица 6 - Комплектность газоанализаторов
| Наименование | Обозначение | Количество, шт. |
| Г азоанализаторы модели АМА i60 SII R2 EGR | 1 шт. | |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП-151/11-2019 | 1 экз. |
осуществляется по документу МП-151/11-2019 «Газоанализаторы модели АМА i60 SII R2 EGR. Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ» 08.10.2019 г.
Основные средства поверки:
- генераторы газовых смесей ГГС мод. ГГС-Р, ГГС-Т, ГГС-К, ГГС-03-03 (рег. № 62151-15);
- стандартные образцы состава газовые смеси ГСО 10532-2014, ГСО 10563-2015, ГСО 10706-2015.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
отсутствуют.
Приказ Федерального агентства по техническому регулированию и метрологии от «14» декабря 2018 г. № 2664 Государственная поверочная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Техническая документация фирмы «AVL Emission Test Systems GmbH», Германия
