| Номер в госреестре | 78799-20 |
| Наименование СИ | Анализаторы серы инфракрасные |
| Обозначение типа СИ | 5Е-IRS |
| Изготовитель | "Changsha Kaiyuan Instruments Co., LTD.", Китай |
| Год регистрации | 2020 |
| Срок свидетельства | 23.07.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы серы инфракрасные ЗЕ-IRS (далее - анализаторы) предназначены для измерений массовой доли серы в твердых топливах (уголь, кокс).
Принцип действия анализаторов - инфракрасное спектрометрия. Навеска пробы топлива сжигается при температуре плюс 1350 °С в потоке кислорода. Газовый поток очищают от паров воды и твердых частиц, пропуская его через трубки, наполненные стекловатой и перхлоратом магния. После этого газовый поток поступает в ячейку, в которой количество диоксида серы измеряют с помощью инфракрасного детектора, соединенного с микропроцессором. Расчет содержания общей серы в пробе проводят с помощью микропроцессора на основе результатов предварительно проведенной градуировки прибора.
Анализаторы состоят из основного блока и блока управления (ПК). Результаты измерений отображаются в единицах массовой доли на экране ПК.
Анализаторы выпускаются в двух модификациях: 5Е-ГО^3600 (с многопозиционным автоматическим блоком подачи пробы и манипулятором - «лента») и 5E-IRSII (с автоматической подачей пробы).
Общий вид анализаторов приведен на рисунках 1 и 2. Пломбирования анализатора не предусмотрено.

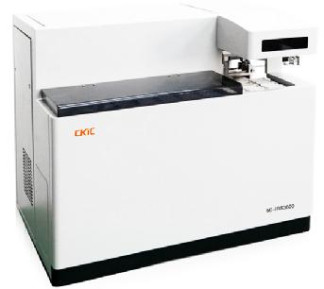

IRS3600
IRSII
Программное обеспечение (далее ПО) «Automatic Infrared Sulfur Analysis System» предназначено для управления работой анализатора и процессом измерений, а также хранения и обработки полученных данных. ПО является встроенным, установлено в блоке управления и не может быть выделено как самостоятельный объект. Идентификация программного обеспечения осуществляется по запросу пользователя через сервисное меню путем вывода номера версии ПО. Влияние программного обеспечения учтено при нормировании метрологических характеристик. Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Automatic Infrared Sulfur Analysis System |
| Номер версии (идентификационный номер) ПО, не ниже | V1.0 |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (если имеются) | - |
Метрологические характеристики приведены в таблице 2, основные технические характеристики в таблице 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний массовой доли серы, % | от 0,01 до 20 |
| Диапазон измерений массовой доли серы, % | от 0,1 до 0,6 включ. св. 0,6 до 4,5 |
| Пределы допускаемой относительной погрешности, %: - в поддиапазоне от 0,1 до 0,6 % включ. - в поддиапазоне св. 0,6 до 4,5 % | ±10 ±6 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| 5E-IRSII | 5E-IRS3600 | |
| Габаритные размеры (ШхДхВ), мм, не более | 510x700x620 | 750x650x700 |
| Масса анализатора, кг, не более | 60 | 70 |
| Потребляемая мощность, кВт, не более | 4 | |
| Напряжение питания переменного тока частотой (50/60 Гц), В | от 198 до 242 | |
| Условия эксплуатации: »-» 0/"ч - диапазон температур окружающей среды, C - относительная влажность при температуре +20 °С, %, не более -диапазон атмосферного давления, кПа | от +15 до +25 80 от 84 до 106 | |
| Средний срок службы, лет, не менее | 10 | |
| Средняя наработка на отказ, ч | 30 000 | |
наносится типографским способом на титульный лист руководства по эксплуатации или на лицевую поверхность анализатора методом компьютерной графики или другим методом (например, в виде наклейки).
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Анализатор серы инфракрасный 5Е | 5Е-Ш53600 или 5E-IRSII | 1 шт. |
| Комплект расходных материалов в соответствии со спецификацией изготовителя | 1 шт. | |
| Руководство по эксплуатации на русском языке | - | 1 шт. |
| Методика поверки | МП 242-2330-2019 | 1 шт. |
осуществляется по документу МП 242-2330-2019 «ГСИ. Анализаторы серы инфракрасные 5Е-IRS. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 22.11.2019 г. Основные средства поверки:
- стандартные образцы состава и свойств антрацита ГСО 9428-2009, стандартные образцы состава и свойств тощего угля ГСО 10723-2015, стандартные образцы состава угля (набор УГ-67 СО ЛЕКО) ГСО 10821-2016/ГСО 10824-2016.
Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация фирмы-изготовителя
