| Номер в госреестре | 78804-20 |
| Наименование СИ | Установки измерительные |
| Обозначение типа СИ | ОЗНА-Агидель ЖДС-150-025 |
| Изготовитель | ООО "НПП "ОЗНА-Инжиниринг", г.Уфа |
| Год регистрации | 2020 |
| Срок свидетельства | 28.07.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки измерительные ОЗНА-Агидель ЖДС-150-025 предназначены для измерений массы, объема, плотности, температуры и избыточного давления жидкости в потоке при повагонном сливе из железнодорожных цистерн.
Принцип действия установок измерительных ОЗНА-Агидель ЖДС-150-025 (далее -установки) основан на прямом методе динамических измерений массы, объема и плотности, температуры и избыточного давления жидкости в потоке с помощью средств измерений, входящих в состав установок, и обработки полученный данных с помощью блока измерений и обработки информации при повагонном сливе из железнодорожных цистерн.
Установки реализованы на рамной конструкции и состоят из средств измерений средств измерений массы, объема, плотности жидкости, температуры и избыточного давления жидкости, контроллеров измерительных в составе блока измерений и обработки информации (далее - БИОИ); вспомогательных датчиков и сигнализаторов, обеспечивающих технологический режим установки; управляемой запорной арматуры; фильтра с преобразователем дифференциального давления (опциально); сепаратора (газоотделителя) с клапаном-газоотделителем; насоса (опциально); трубопроводов. Для подключения установок к железнодорожным цистернам используются консоли нижнего слива.
В качестве средств измерений массы, объема и плотности жидкости применяются расходомеры массовые следующих изготовителей: АО «Промышленная группа «Метран», «Emerson Process Management Flow BV», «Emerson SRL», «Micro Motion Inc» , «F-R Tecnologias de Flujo, S.A. de C.V. », «Emerson Process Management Flow Technologies Co., Ltd.», «KROHNE Ltd», «Endress+Hauser Flowtec AG», «Rota Yakogawa GmbH&Co.KG», «OVAL Corporation», ООО «Компания Штрай», ЗАО «ЭМИС».
В качестве средств измерений температуры жидкости применяются преобразователи температуры следующих изготовителей: АО «Промышленная группа Метран», «Rosemount Inc», «KROHNE Ltd», «Endress+Hauser», ООО «Производственная компания «ТЕСЕЙ».
В качестве средств измерений избыточного давления жидкости применяются преобразователи давления следующих изготовителей: АО «Промышленная группа Метран», «Siemens», «KROHNE Ltd», «Endress+Hauser», ОАО «Манотомь».
БИОИ реализуется на базе контроллеров измерительных следующих изготовителей «Bernecker + Rainer Industrie-Elektronik Ges.m.b.H», «Siemens AG», ООО «Эй энд Ти Текнолоджис».
Измеряемая жидкость из железнодорожной цистерны подается через консоль нижнего слива в установку. Расход измеряемой жидкости создается насосом. Насос может устанавливаться на раме установки или отдельной раме, так же предусмотрено использование внешнего насоса. Управление расходом жидкости осуществляется с помощью управляемой запорно-регулирующей арматуры, а так же с помощью изменения оборотов насоса (опционально). Поток жидкости на выкиде насоса поступает в сепаратор (газоотделитель), где из потока измеряемой жидкости удаляется свободный газ. Измеряемая жидкость является однофазной средой, протекающей через гидравлический тракт установки. Измеренные значения массы, объема и плотности измеряемой жидкости с расходомера массового передаются в БИОИ по цифровым интерфейсам связи. Измеренные значения температуры и давления измеряемой жидкости с преобразователя температуры и преобразователя давления передаются в БИОИ по токовому или по цифровому интерфейсу связи. БИОИ обеспечивает считывание и обработку информации со средств измерений, входящих в состав установки и вспомогательных датчиков, сигнализаторов, формирование архивов измерений, отображение результатов измерений, формирование управляющих сигналов, передачу результатов измерений и информации о состоянии установки в систему автоматизации технологических процессов предприятия. БИОИ собран в шкафу. В состав БИОИ входят контроллеры и модули системы управления, жидкокристаллический экран (опционально). БИОИ может иметь систему автоматического обогрева.

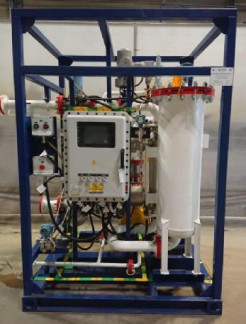

Общий вид установок представлен на рисунках 1 и 2. Цвет, габаритные размеры и взаимное расположение элементов конструкции могут отличаться в соответствии с конструкторской документацией.
Пломбировка установок осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируется фланцевые соединения средства измерений массы, объема и плотности жидкости установки, с нанесением знака поверки на пломбу. Средства измерений температуры и давления измеряемой среды, контроллеры измерительные пломбируются в соответствии с описанием типа на конкретное средство измерений. Места пломбирования фланцевых соединений средства измерений массы, объема и плотности жидкости установки установок приведены на рисунке 3.
Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки на фланцевые соединения средства измерений
массы, объема и плотности жидкости установок
Программное обеспечение установок автономное.
Функции программного обеспечения: обработка измерительной информации, получаемой от средств измерений, входящих в состав установки, расчет температуры, плотности измеряемой среды, усредненных за время измерения, формирование отчетов измерений, управление процессом измерений и передача результатов измерений в компьютерную сеть. Результаты измерений объема и плотности приводятся к температуре плюс 15°С или плюс 20°С и избыточного давлению 0 кПа согласно Р 50.2.076-2010 «ГСИ. Плотность нефти и нефтепродуктов. Методы расчета. Программы и таблицы приведения».
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения | AGIDEL.2L |
| Номер версии (идентификационный номер) программного обеспечения | версия 2.ххж |
| Цифровой идентификатор программного обеспечения | 1DBCE604 |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | CRC-32 |
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Программное обеспечение исключает возможность модификации или удаления данных через интерфейсы пользователя. Доступ к программному обеспечению защищен паролем.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон расхода измеряемой среды, м3/ч (т/ч)* | от 1 до 500 |
| Пределы допускаемой относительной погрешности измерений объема жидкости, не более, % | ±0,25 |
| Пределы допускаемой относительной погрешности измерений массы жидкости, не более, % | ±0,25 |
| Минимальный объем измеряемой жидкости, дм3, не менее* | 1000 |
| Минимальная масса измеряемой жидкости, кг, не менее* | 600 |
| Диапазон измерений плотности, кг/м3 * | от 600 до 1000 |
| Пределы допускаемой абсолютной погрешности измерений плотности, усредненной за время измерений, кг/м3 | ±0,5 |
| Диапазон измерений температуры, °С * | от -60 до +50 |
| Пределы допускаемой абсолютной погрешности измерений температуры, усредненной за время измерений, °С | ±0,5 |
| Диапазон измерений избыточного давления измеряемой среды, МПа * | от 0 до 1,6 |
| Пределы приведенной погрешности измерений давления измеряемой среды, % *1) | от ±0,5 до ±1,0 |
| * - Конкретное значение указывается в паспорте на установку 1) - нормирующим значением является верхний предел измерений. | |
| Наименование характеристики | Значение |
| Измеряемая среда | бензин, топливо дизельное |
| Интерфейсы связи | цифровые с протоколами Modbus TCP, Modbus RTU, токовый |
| Параметры электрического питания: | |
| - напряжение переменного тока | 380±38; 220±22 |
| - частота переменного тока, Гц | 50 ±1 |
| Потребляемая мощность кВ А, не более | 20 |
| Габаритные размеры, мм, не более | |
| - высота | 2500 |
| - ширина | 3000 |
| - длина | 3000 |
| Масса, кг, не более | 5000 |
| Окружающая среда - воздух с параметрами: Диапазон температур, для установок | |
| климатического исполнения: | от -40 до +40 |
| У1, У2,°С Диапазон температур, для установок климатического исполнения: | |
| УХЛ1, УХЛ2, ХЛ1, ХЛ2, °С | от -60 до +40 |
| - относительная влажность, % | от 10 до 100 |
| - атмосферное давление, кПа | от 84 до 107 |
| Средний срок службы, лет | 20 |
| Средняя наработка на отказ, ч | 40000 |
наносится на маркировочную табличку, закрепленную на корпусе установки, методом лазерной маркировки или аппликацией, а также в верхней левой части титульного листа руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка измерительная ОЗНА-Агидель ЖДС-150-025 | ОИ 469-02.00.00.00.000 | 1 шт. |
| Руководство по эксплуатации | ОИ 469-02.00.00.00.000 РЭ | 1 экз. |
| Паспорт | 469-02.00.00.00.000 ПС | 1 экз. |
| Методика поверки | МП 1091-1-2020 | 1 экз. |
осуществляется по документу МП 1091-1-2020 «ГСИ. Установки измерительные ОЗНА-Агидель ЖДС-150-025. Методика поверки» утвержденному ВНИИР - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» 14.02.2020.
Основные средства поверки:
- вторичный эталон согласно ГПС (часть 2), утвержденной приказом Росстандарта от
07.02.2018 № 256;
- рабочий эталон 2-го разряда согласно ГПС (часть 3), утвержденной приказом Росстандарта от 07.02.2018 № 256;
- рабочий эталон единицы плотности согласно ГПС, утвержденной приказом Росстандарта от 01.11.2019 № 2603 (плотномер, в диапазоне значений от 600 до 1000 кг/м3);
- рабочий эталон единицы массы 5-го разряда (весы с пределами допускаемой относительной погрешности 0,04%) согласно ГПС, утвержденной приказом Росстандарта от
29.12.2018 № 2818.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, а также на свинцовые (пластмассовые) пломбы и на специальную мастику, установленные в соответствии с рисунком 3.
приведены в эксплуатационном документе.
Приказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости
Приказ Росстандарта от 1 ноября 2018 г. № 2603 Об утверждении Государственной поверочной схемы для средств измерений плотности
Приказ Минэнерго России от 15 марта 2016 г. № 179 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при учете используемых энергетических ресурсов, и обязательных метрологических требований к ним, в том числе показателей точности измерений
ТУ 28.99.39-022-15301121-2019 Установки измерительные ОЗНА-Агидель ЖДС-150-025. Технические условия
| Зарегистрировано поверок | 393 |
| Поверителей | 3 |
| Актуальность данных | 20.11.2024 |
