| Номер в госреестре | 78809-20 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТЧС-0,66 |
| Изготовитель | АО Высоковольтного оборудования "Электроаппарат", г.С.-Петербург |
| Год регистрации | 2020 |
| Срок свидетельства | 28.07.2025 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТЧС - 0,66 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в распределительных устройствах на номинальное напряжение 0,66 кВ переменного тока частоты 400 Гц на морских судах.
Принцип действия трансформаторов тока ТЧС - 0,66 основан на явлении электромагнитной индукции. Трансформаторы состоят из одной или двух вторичных обмоток. Первичная и вторичная обмотки выполнены из медного изолированного провода. Обмотки наложены на кольцеобразный ленточный магнитопровод (сердечник) и залиты эпоксидным компаундом, образующим монолитный изоляционный блок, герметически защищающий обмотки от влаги и внешних воздействий.
Выводы первичной обмотки расположены на верхней части изоляционного блока. Они имеют плоскую форму и снабжены болтами для присоединения шин или проводов первичной цепи. Блок установлен на металлической подставке, имеющей четыре отверстия для крепления на месте установки. На подставке установлен винт для заземляющей шины (провода).

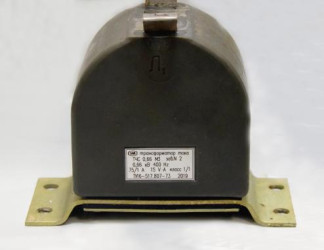

Общий вид трансформатора тока ТЧС - 0,66 представлен на рисунке 1.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение, кВ | 0,66 |
| Номинальная частота, Гц | 400 |
| Номинальные первичные токи, А | 75, 100, 150, 200 |
| Номинальный вторичный ток, А | 1 |
| Число вторичных обмоток | 1 или 2 |
| Номинальная вторичная нагрузка при соб j =0,8, В-А | 15 |
| Класс точности вторичной обмотки | 1 |
| Класс точности при вторичной нагрузке 30 В-А | 3 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более | |
| - высота | 200 |
| - ширина | 210 |
| - длина | 155 |
| Масса трансформатора, кг, не более | 5,4 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | М3 |
| Средняя наработка до отказа, лет, не менее | 75 |
наносится на эксплуатационную документацию типографским способом и методом термотрансферной печати на табличку трансформатора.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТЧС - 0,66 | 1 шт. |
| Паспорт | 1ВД.767.03 ПС | 1 экз. |
| Руководство по эксплуатации | ВД0.412.095 | 1 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- рабочий эталон 2-го разряда единиц коэффициента и угла фазового сдвига масштабного преобразования синусоидального тока в диапазоне от 0,5 А/ 5 А до 300 А/ 0,5, приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768 (устройство поверки измерительных трансформаторов К535, рег. номер в Федеральном информационном фонде 9642-84).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых трансформаторов с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится в паспорт.
Государственная поверочная схема для средств измерений коэффициентов преобразования силы электрического тока (утверждена приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768)
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки ТУ 16-517.807-73 Трансформаторы тока ТЧС - 0,66. Технические условия
