| Номер в госреестре | 78819-20 |
| Наименование СИ | Комплексы измерительно-вычислительные для мониторинга работающих механизмов |
| Обозначение типа СИ | DE-900 |
| Изготовитель | "DynaTronic Corporation Ltd.", Китай |
| Год регистрации | 2020 |
| Срок свидетельства | 23.07.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительно-вычислительные для мониторинга работающих механизмов серии DE-900 (далее - ИВК) предназначены для измерений абсолютной вибрации (виброускорения, виброскорости) корпуса вала и частоты вращения вала.
Принцип действия ИВК основан на осуществлении непрерывного приема, усилении и преобразовании аналоговой информации, поступающей от первичных преобразователей (в состав ИВК не входят), расчете не измеряемых прямым путем параметров и сравнении измеренных и вычисленных параметров с программируемыми пользователем пороговыми значениями (уставками).
Конструктивно ИВК представляет собой измерительный блок с модульной структурой.
Измерительный блок состоит из модуля связи, блока питания и измерительных модулей параметров вибрации и частоты вращения, объединенных в единый крейт. Крейты могут быть объединены в более крупные ИВК.
Измерительные модули параметров вибрации и частоты вращения имеют каналы для подключения первичных перобразователей виброускорения (акселерометров), преобразователей виброскорости и преобразователей частоты вращения.
ИВК измеряют среднее квадратическое значение (СКЗ), пиковое значение, размах виброускорения, виброскорости и частоты вращения.
Измерительные модули осуществляют непрерывный сбор аналоговой информации, ее обработку, выдачу результатов измерений в аналоговом и цифровом виде и управление реле формирования предупредительных и аварийных сигналов.
ИВК серии DE-900 включают в себя модификации: DE-916, DE-918, DE-918U, DE-924U, DE-926U, DE-928U, DE-944, отличающиеся между собой количеством измерительных модулей параметров вибрации и частоты вращения, устанавливаемых в крейт, габаритными размерами и типом подключаемого разъема и частотой дискретизации сигнала.
ИВК имеют возможность программирования коэффициентов преобразования подключаемых первичных преобразователей.

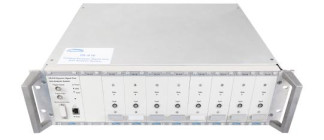

Общий вид комплексов измерительно-вычислительных для мониторинга работающих механизмов серии DE-900, места опломбирования и места нанесения знака об утверждении типа приведены на рисунках 1-5.
Место нанесения знака утверждения типа
Место
пломбирования
Место нанесения знака утверждения типа
Место нанесения знака утверждения типа
—г
| * | ||||||||
| СМ » ч | о | о | ф р | о | 0 | о | о | |
| [I | . | , _ | . | |||||
| I- | О | О | О О | о | О | а | ||
| * .л .Т1 ” " | чгт | ,=Я~~^ Л*Т | ||||||
Рисунок 4 - Общий вид комплексов измерительно-вычислительных для мониторинга работающих механизмов модификации DE-928U
| .© | е | « | ||
| г 1 k to w и | 1 | |||
| § * | ||||
| . _ |
'тттшй
Программное обеспечение (далее - ПО) ИВК подразделяется на встроенное программное обеспечение (далее - ВПО) и внешнее ПО, устанавливаемое на ПК.
ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память измерительных модулей параметров вибрации и частоты вращения в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит.
Метрологические характеристики ИВК нормированы с учетом ВПО.
К внешнему программному обеспечению, относится ПО «DHDAS», которое позволяет выполнять следующие задачи:
- выполнять конфигурирование и настройку параметров ИВК (выбор количества используемых измерительных каналов, диапазонов измерения или воспроизведения сигналов, тип подключаемого измерительного преобразователя и др.);
- обрабатывать результаты измерений, с последующим хранением данных на ПК;
- создавать базы данных оборудования и технологических процессов и хранить в них собранные данные;
- создавать отчеты на основе полученных данных и проведенного анализа.
Внешнее ПО не предоставляет доступ к внутренним программным кодам измерительных
модулей параметров вибрации и частоты вращения и не позволяет вносить изменения в ВПО.
Для защиты накопленной и текущей информации, конфигурационных параметров ИВК от несанкционированного доступа предусмотрены меры технического и организационного характера: физический (пломбирование и/или запираемые шкафы с ключами, доступ к которым имеют только сотрудники, прошедшие обучение обслуживанию ИВК) и программный контроль доступа по паролю с регистрацией в журнале событий.
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой ИВК и процессом измерений. Метрологически значимая часть ПО является неизменной. Средства для внесения изменений в ПО ИВК пользователю не предоставляются.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
| Таблица 1 - Идентификационные данные программного обеспечения | |
| Идентификационные данные (признаки) | Значение |
| Встроенное программное обеспечение | |
| Идентификационное наименование ПО | LCC |
| Номер версии (идентификационный номер) ПО | не ниже 8302 |
| Цифровой идентификатор ПО | - |
| Внешнее программное обеспечение | |
| Идентификационное наименование ПО | DHDAS |
| Номер версии (идентификационный номер) ПО | не ниже 8.18.7.5Z |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики комплексов измерительно-вычислительных для мониторинга работающих механизмов модификаций DE-916, DE-918, DE-924U, DE-926U, DE-928U, DE-944_
| Наименование характеристики | Значение | |||||
| DE- 916 | DE- 918 | DE- 924U | DE- 926U | DE- 928U | DE- 944 | |
| Количество каналов в одном крейте - для подключения первичных преобразователей виброускорения или виброскорости - для подключения первичных преобразователей частоты вращения | 8 8 | 8 8 | 16 16 | 16 16 | 16 16 | 32 32 |
| Диапазон изменения коэффициента преобразования: - подключаемых датчиков виброускорения, мВ/(мс-2); - подключаемых датчиков виброскорости, мВ/(ммс-1) | от 10-9 до 1012 от 10-9 до 1012 | |||||
| Максимальное значение входного напряжения переменного тока, В | ±10 | |||||
| Диапазоны измерений: 1) 2 - виброускорения , м/с - виброскорости2), мм/с | от 2,5 до 5000 от 0,05 до 100 | |||||
| Диапазоны рабочих частот, Гц | от 0,5 до 20000 | |||||
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений виброускорения и виброскорости в диапазоне рабочих частот и температур % | ±1 | |||||
| Диапазон измерений частоты вращения, об/мин | от 5 до 100 000 | |||||
| Пределы допускаемой относительной погрешности измерения частоты вращения в диапазоне рабочих температур, % | ±0,5 | |||||
| 1) 2 ’ - при заданном значении коэффициента преобразования 2 мВ/(мс" ); 2) - при заданном значении коэффициента преобразования 100 мВ/(ммс-1) | ||||||
Таблица 3 - Метрологические характеристики комплексов измерительно-вычислительных для мониторинга работающих механизмов модификации DE-918U_
| Наименование характеристики | Значение |
| DE-918U | |
| Количество каналов в одном крейте - для подключения первичных преобразователей виброускорения или виброскорости - для подключения первичных преобразователей частоты вращения | 8 8 |
| Диапазон изменения коэффициента преобразования: - подключаемых датчиков виброускорения, мВ/(мс-2); - подключаемых датчиков виброскорости, мВ/(ммс-1) | от 10-9 до 1012 от 10-9 до 1012 |
| Максимальное значение входного напряжения переменного тока, В | ±20 |
| Диапазоны измерений: 1) 2 - виброускорения , м/с - виброскорости2), мм/с | от 2,5 до 5000 от 0,05 до 100 |
| Диапазоны рабочих частот, Гц | от 0,5 до 20000 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений виброускорения и виброскорости в диапазоне рабочих частот и температур % | ±1 |
| Диапазон измерений частоты вращения, об/мин | от 5 до 100 000 |
| Пределы допускаемой относительной погрешности измерения частоты вращения в диапазоне рабочих температур, % | ±0,5 |
| 1) 2 ’ - при заданном значении коэффициента преобразования 4 мВ/(мс" ); 2) - при заданном значении коэффициента преобразования 200 мВ/(ммс-1) | |
Таблица 4 - Основные технические характеристики комплексов измерительно-вычислительных для мониторинга работающих механизмов серии DE-900_
| Наименование характеристики | Значение | |||
| DE- DE- 916 918 | DE- 918U | DE- DE- DE- 924U 926U 928U | DE- 944 | |
| Рабочие условия эксплуатации: - температура окружающей среды, °С | от -10 до +50 | |||
| Габаритные размеры (длинахширинахвысота), мм, не более | 482*133* 338 | 482*88* 338 | 482*133*338 | |
| Масса, кг, не более | 20,5 | 6 | 14 | 12 |
наносится на корпус ИВК методом наклейки и на руководство по эксплуатации типографским способом.
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Кол-во | Примечание |
| Комплекс измерительновычислительный для мониторинга работающих механизмов модификации | DE-916 (или DE-918, DE-918U, DE-924U, DE-926U, DE-928U, DE-944) | 1 шт. | В соответствии с заказом |
| Руководство по эксплуатации | 1 экз. | ||
| Программное обеспечение на цифровом носителе | DHDAS | 1 шт. | |
| Методика поверки | МП 204/3-20-2019 | 1 экз. |
осуществляется по документу МП 204/3-20-2019 «Комплексы измерительно-вычислительные для мониторинга работающих механизмов серии DE-900. Методика поверки», утвержденному ФГУП «ВНИИМС» 04 декабря 2019 года.
Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 (рег. № 45344-10), мультиметр цифровой Agilent 34411А (рег. № 33921-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация изготовителя «DynaTronic Corporation Ltd», Китай
| Зарегистрировано поверок | 1 |
