| Номер в госреестре | 78825-20 |
| Наименование СИ | Видеоэндоскопы измерительные |
| Обозначение типа СИ | INVIZ VUMAN E3+ |
| Изготовитель | "viZaar industrial imaging AG", Германия |
| Год регистрации | 2020 |
| Срок свидетельства | 23.07.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Видеоэндоскопы измерительные INVIZ VUMAN E3+ (далее - видеоэндоскопы) предназначены для измерений линейных размеров поверхностных дефектов типа трещин, забоин, прогаров, коррозии при проведении визуального обследования объектов и деталей.
Принцип действия видеоэндоскопов основан на цифровой обработке изображения измеряемого объекта.
Видеоэндоскопы состоят из системного блока и сменного измерительного зонда с объективом. На выносной панели системного блока расположен жидкокристаллический дисплей с функциональными клавишами.
Видеоэндоскопы могут комплектоваться измерительными зондами различной длины и диаметра, прямого и/или бокового обзора.
В комплект поставки входит настроечный образец.

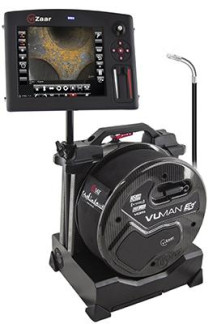

Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места
нанесения знака поверки
Видеоэндоскопы имеют встроенное программное обеспечение (ПО) VUMAN Edition 3+, обеспечивающее отображение измеряемого объекта, передачу, обработку и хранение результатов измерений.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
При нормировании метрологических характеристик учтено влияние ПО.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | VUMAN Edition 3+ |
| Номер версии (идентификационный номер) ПО | не ниже V04 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений линейных размеров дефектов, мм | от 0,5 до 100 |
| Пределы допускаемой относительной погрешности измерений линейных размеров дефектов, % | ±10 |
| Дискретность отсчета, мм | 0,1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диаметр кабеля измерительного зонда, мм | от 6 до 13 |
| Длина кабеля измерительного зонда, м | от 1 до 50 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 420 х 355 х 315 |
| Масса, кг, не более | 22 |
| Условия эксплуатации: - температура окружающего воздуха, °С; - относительная влажность окружающего воздуха, %, не более | от +10 до +30 90 |
| Параметры электрического питания: - напряжение переменного тока, В; - частота переменного тока, Гц; - напряжение постоянного тока от аккумуляторной батареи, В | от 100 до 240 от 50 до 60 12 |
| Наименование характеристики | Значение |
| Потребляемая мощность, В • А, не более | 240 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 10000 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Системный блок | 1 шт. | |
| Измерительный зонд | от 1 шт*. | |
| Настроечный образец | 1 шт. | |
| Аккумуляторная батарея | 1 шт. | |
| Сетевой кабель | 1 шт. | |
| Кейс для переноски | 1 шт. | |
| Паспорт | 1 экз. | |
| Методика поверки | МП 2512-0002-2020 | 1 экз. |
| * Тип и количество определяются заказом. | ||
осуществляется по документу МП 2512-0002-2020 «ГСИ. Видеоэндоскопы измерительные INVIZ VUMAN E3+. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 11 марта 2020 года.
Основные средства поверки
- меры длины концевые плоскопараллельные 4 разряда по Государственной поверочной схеме для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Росстандарта от 29 декабря 2018 г. № 2840.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится на электронный блок как указано на рисунке 2 или на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к видеоэндоскопам измерительным TNVTZ VUMAN E3+
Техническая документация фирмы viZaar industrial imaging AG, Г ермания
| Зарегистрировано поверок | 2 |
| Поверителей | 2 |
| Актуальность данных | 17.09.2024 |
