| Номер в госреестре | 78827-20 |
| Наименование СИ | Дефектоскопы ультразвуковые |
| Обозначение типа СИ | АванГард |
| Изготовитель | ООО "ПАНАТЕСТ", г.Москва |
| Год регистрации | 2020 |
| Срок свидетельства | 23.07.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Дефектоскопы ультразвуковые «АванГард» (далее - дефектоскопы) предназначены для измерения расстояния до дефекта или границы раздела сред по направлению распространения ультразвуковых колебаний, измерения времени отражения эхо-сигнала и измерения амплитуды эхо-сигнала.
Принцип действия дефектоскопов основан на возбуждении ультразвуковых колебаний (УЗК) в материале контролируемого объекта и приеме ультразвуковых колебаний, отраженных от дефектов и границ раздела сред.
Конструктивно дефектоскопы состоят из основного электронного блока и, подключаемого к нему через интерфейс связи Ethernet 1000Base-T, Gigabit, персонального компьютера (ПК). На передней панели дефектоскопа располагаются разъемы типа BNC для подключения пьезоэлектрических преобразователей (ПЭП). На задней панели располагается система охлаждения платы дефектоскопа, разъемы: интерфейсов связи с ПК (Ethernet 1000Base-T, Gigabit), подключения питания (24 В), портов ввода/вывода для подключения энкодеров, ввода/вывода дискретных сигналов.
Дефектоскопы выпускаются в следующих модификациях:
• АванГард-1К: одноканальное исполнение;
• АванГард-8М: восьмиканальное исполнение с мультиплексированной коммутацией;
• АванГард-8П: количество каналов от 4 до 8, параллельная коммутация.
Дефектоскопы предназначены для работы с ПЭП следующих типов:
• фирма Sonatest: тип SLIM, SLIH, IMR, IMHR, IMG;
• фирма Olympus: тип A300, V300, C300, XMS;
• фирма GE Sensing & Inspection Technologies GmbH: тип Z..N, H..N, L..N, Z..K, H..K, L..K, Z..M, H..M, L..M, ISS, IS, IPS, IR;
• фирма «Панатест»: тип П111, П112, П121, П122, П211, П212.
• фирма Imasonic: тип T0206, T0212, T0306, T0503, T0506, T0512, T0706, T1003, T1006, T1503.
• Фирма Sonaxis: тип SNX
• Фирма IMG: тип P
• Фирма Doppler: тип N, PF, TF.

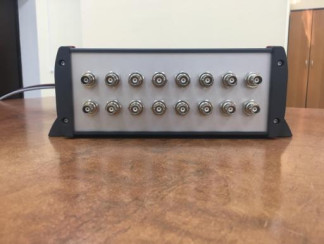

Общий вид дефектоскопов и схема пломбировки от несанкционированного доступа представлены на рисунке 1.
Процесс контроля, обработка результатов измерений, управление дефектоскопом, создание и сохранение файлов с данными контроля, протоколов контроля, файлов настроек, формирование отчетов в реальном времени производится с помощью программного обеспечения «АванГард-УЗК».
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «средний» согласно Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | АванГард-УЗК |
| Номер версии (идентификационный номер) ПО | 2.0 или выше |
| Цифровой идентификатор ПО | - |
Технические характеристикиТаблица 2 - Метрологические характеристики | |
| Наименование характеристик | Значение характеристик |
| Диапазон измерения временных интервалов, мкс | от 1 до 1285 |
| Предел допускаемой абсолютной погрешности измерений временных интервалов, мкс, не более | ± (0,02 + 0,002 • t), где t - значение временных интервалов, мкс |
| Диапазон измерений отношения амплитуд сигналов на входе приемника дефектоскопа, дБ | от 8 до 70 |
| Предел допускаемой абсолютной погрешности измерений отношения амплитуд сигналов на входе приемника дефектоскопа, дБ | ± 2 |
| Диапазон измерений расстояния по направлению распространения УЗК до дефекта и/или границы раздела сред, мм: - в объекте контроля, при использовании высокодемфированных (широкополосных) ПЭП с частотой от 10 до 25 МГц; - в объекте контроля, при использовании ПЭП с частотой от 10 до 25 МГц; - в объекте контроля, при использовании ПЭП с частотой от 0,5 до 10 МГц; | от 0,4 до 0,8 от 0,8 до 20 от 0,8 до 300* |
| Пределы допускаемой абсолютной погрешности измерений расстояния по направлению распространения УЗК до дефекта и/или границы раздела сред, мм: - в диапазоне от 0,4 до 20 мм; - в диапазоне св. 20 до 300 мм; | ± 0,1 ± (0,005 • H), где H - расстояние по направлению распространения УЗК, мм |
* - указан максимальный диапазон, диапазон зависит от типа подключаемого преобразователя_
| Наименование характеристик | Значение характеристик |
| Диапазон установки амплитуды зондирующих импульсов (на нагрузке 50 Ом), В | от 20 до 250 (от 20 до 350)* |
| Предельное относительное отклонение установки амплитуды зондирующих импульсов (на нагрузке 50 Ом), % | ± 10 |
| Уровень собственных шумов при усилении 50 дБ, % высоты экрана, не более | 5 |
| Число каналов, шт: - АванГард-1К - АванГард-8М - АванГард-8П | 1 8 от 4 до 8 |
| Диапазон установки усиления, дБ | от 0 до 80 (с шагом 0,1) |
| Полоса пропускания по уровню 3 дБ, МГц | от 0,6 до 27 |
| Габаритные размеры, мм, не более: - высота - ширина - длина | 400 500 400 |
| Масса, кг, не более | 10 |
| Источник питания, В | 24 (АванГард-1К: 33 Вт; АванГард-8М: 55 Вт; АванГард-8П: 85 Вт) |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность (при температуре 35°С), %, не более - атмосферное давление, кПа, не более | от + 5 до + 40 80 200 |
| Средний срок службы, лет | 6 |
| * - в зависимости от заказа максимальная амплитуда зондирующего импульса составляет 250 или 350 В | |
наносится на эксплуатационной документации системы методом печати и на электронный блок системы методом наклеивания.
Таблица 4 - Комплектность дефектоскопов
| Наименование | Обозначение | Количество |
| Дефектоскоп ультразвуковой «АванГард» | - | 1 шт. |
| Компакт-диск или USB-накопитель с программным обеспечением | - | 1 шт. |
| Ультразвуковые преобразователи | - | * |
| Кабель для передачи данных по протоколу Ethernet в износостойком исполнении | - | 1 шт. |
| Кабель питания в износостойком исполнении | - | 1 шт. |
| Наименование | Обозначение | Количество |
| Блок питания 24 В для установки в электротехнический шкаф на DIN-рейку | - | 1 шт.** |
| Модуль ввода в комплекте с соединительным кабелем для подключения энкодеров и дискретных устройств | - | 1 шт.** |
| Модуль дискретного вывода в комплекте с соединительным кабелем для вывода дискретных сигналов с дефектоскопа | - | 1 шт.** |
| Модуль аналогово вывода в комплекте с соединительным кабелем для вывода аналоговых сигналов с дефектоскопа | - | 1 шт.** |
| Блок питания 5 В для модулей ввода и вывода для установки в электротехническом шкаф на DIN-рейку | - | 1 шт.** |
| Комплект упаковок | - | 1 компл. |
| Руководство по эксплуатации | 4276-003-62131178-2018 РЭ | 1 экз. |
| Паспорт | 4276-003-62131178-2018 ПС | 1 экз. |
| Методика поверки | МП 011.Д4-20 | |
| * - количество и тип в соответствии с заказом ** - поставляется по запросу заказчика | ||
осуществляется по документу МП 011.Д4-20 «ГСИ. Дефектоскопы ультразвуковые «АванГард». Методика поверки», утвержденному ФГУП «ВНИИОФИ» 13 марта 2020 г. Основные средства поверки:
Штангенциркуль двусторонний Micron (рег. № 43759-10);
Микрометр гладкий с ценой деления 0,01 мм МК25 (рег. № 287-02);
Комплект мер ультразвуковой толщины КМТ-176 (рег. № 6578-78);
Генератор сигналов сложной формы AFG 3022 (рег. № 32620-06);
Осциллограф цифровой TDS2012B (рег. № 32618-06);
Магазин затуханий МЗ-50-2 (рег. № 5783-76);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
4276-003-62131178-2018 ТУ Дефектоскопы ультразвуковые «АванГард». Технические условия
| Зарегистрировано поверок | 7 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
