| Номер в госреестре | 78829-20 |
| Наименование СИ | Рефлектометры импульсные |
| Обозначение типа СИ | TDR |
| Изготовитель | "Megger Instruments Ltd.", Великобритания |
| Год регистрации | 2020 |
| Срок свидетельства | 23.07.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Рефлектометры импульсные TDR (далее по тексту - рефлектометры) предназначены для измерений временных интервалов при определении расстояния до мест повреждений электрических кабелей и определения характера повреждений.
В основе принципа действия рефлектометров лежит метод импульсной рефлектометрии (метод отраженных импульсов или локационный метод), который основывается на явлении частичного отражения электромагнитных волн в местах изменения волнового сопротивления линии.
Рефлектометром в линию посылается прямоугольный зондирующий импульс, который, частично отражаясь от неоднородностей, возвращается обратно. Зондирующий и отраженный импульсы наблюдаются на экране рефлектометра, масштабируемом по расстоянию и амплитуде.
По форме отраженных импульсов можно сделать вывод о характере повреждения (неоднородности) линии (короткое замыкание, обрыв, утечка, увеличение продольного сопротивления, «замокание» и т.д.). По временной задержке отраженного импульса и скорости распространения импульса в линии рассчитывается расстояние до неоднородности волнового сопротивления.
Рефлектометры позволяют фиксировать множественные неоднородности линии, как дискретные, так и протяженные, в зависимости от соотношения их длины и минимальной длины волны спектра зондирующего импульса.
В качестве зондирующего используется импульс положительной полярности. Длительность зондирующего импульса автоматически меняется с изменением диапазона измерений расстояния (масштаба).
Выходные и входные сигналы рефлектометров преобразуются с помощью аналогоцифрового преобразователя (АЦП), обрабатываются микропроцессором и результаты измерений отображаются на жидкокристаллическом (ЖК) дисплее. Результаты измерений (рефлектограммы - реакция линии на зондирующий импульс) могут быть сохранены во внутренней памяти рефлектометров.
Основные узлы рефлектометров: генератор импульсов, приемник импульсов, фильтр, АЦП, микропроцессор, устройство управления, графический ЖК-дисплей, клавиатура, источник питания.
Процесс управления всеми функциями рефлектометров осуществляется через систему меню с помощью функциональных клавиш.
Рефлектометры выпускаются в шести модификациях: TDR1000/3, TDR1000/3P, TDR2000/3, TDR2000/3P, TDR2010, TDR2050.
Модификации отличаются функциональными возможностями, габаритами, массой. Функциональные характеристики модификаций представлены в таблице 1.

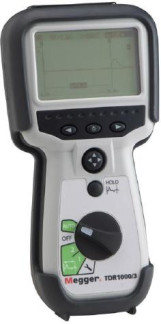

Общий вид рефлектометров представлен на рисунках 1 - 4. Обозначение места нанесения знака поверки представлено на рисунках 1 - 2.
Пломбирование рефлектометров импульсных TDR не предусмотрено.
| Наименование характеристики | Значение для | модификаций | ||||
| /3 0/ 0 о R1 D T | TDR1000/3P | TDR2000/3 | TDR2000/3P | TDR2010 | TDR2050 | |
| Питание от батарей | Да | Да | Нет | Нет | Нет | Нет |
| Питание от аккумуляторов | Нет | Нет | Да | Да | Да | Да |
| Кабель измерительный | Да | Нет | Нет | Нет | Нет | Нет |
| Кабель измерительный с предохранителями | Нет | Да | Нет | Да | Нет | Да |
| Кабель измерительный с зажимами | Нет | Нет | Да | Нет | Да | Нет |
| Теги отслеживания | Нет | Нет | Нет | Нет | Да | Да |
| Выбор цветовой схемы | Нет | Нет | Нет | Нет | Да | Да |
| Функция Step | Нет | Нет | Нет | Нет | Нет | Да |
| Функция DDG | Нет | Нет | Нет | Нет | Нет | Да |
| Функция FindEnd | Нет | Нет | Нет | Нет | Нет | Да |
| Категория перенапряжения IV при напряжении 150 В | Да | Да | Нет | Нет | Нет | Нет |
| Категория перенапряжения III при напряжении 300 В | Нет | Нет | Да | Да | Да | Нет |
| Категория перенапряжения IV при напряжении 600 В | Нет | Нет | Нет | Нет | Нет | Да |
Рефлектометры функционируют под управлением встроенного программного обеспечения (ПО), которое реализовано аппаратно и является метрологически значимым. Метрологические характеристики рефлектометров нормированы с учетом влияния ПО. Встроенное ПО заносится в защищенную от записи память микропроцессора рефлектометров предприятием-изготовителем и недоступно для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение для модификаций | |
| TDR1000/3, TDR1000/3P | TDR2000/3, TDR2000/3P, TDR2010, TDR2050 | |
| Идентификационное наименование ПО | - | - |
| Номер версии (идентификационный номер ПО) | Не ниже 1.01 | Не ниже 2.01 |
| Цифровой идентификатор аппаратного ПО | - | - |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение для модификаций | |
| TDR1000/3, TDR1000/3P | TDR2000/3, TDR2000/3P, TDR2010, TDR2050 | |
| Волновое сопротивление (импеданс) измерительного выхода, Ом | 25; 50; 75; 100 | 25; 50; 75; 100; 125 (140) 1) |
| Коэффициент распространения | от 0,20 до 0,99 с шагом 0,01 | |
| Пределы измерений временной задержки импульса ДТ, мкс | 0,125; 0,25; 1; 2,5; 10; 25; 50 | 0,125; 0,25; 0,5; 1; 2,5; 5; 10; 25; 50; 100; 200 |
| Пределы допускаемой абсолютной погрешности измерений временной задержки импульса, мкс | ±0,01 •ДТ | |
| Наименование характеристики | Значение для модификаций | |
| TDR1000/3, TDR1000/3P | TDR2000/3, TDR2000/3P, TDR2010, TDR2050 | |
| Диапазон рассчитываемого расстояния, м | от 0 до 5-103 2) | от 0 до 20-103 3) |
| Примечания 1) для модификации TDR2050; 2) пределы 10; 25; 100; 250; 1000; 2500; 5000 м; 3) пределы 10; 25; 50; 100; 250; 200; 1000; 2500; 5000; 10000; 20000 м | ||
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение для модификаций | |
| TDR1000/3, TDR1000/3P | TDR2000/3, TDR2000/3P, TDR2010, TDR2050 | |
| Параметры дисплея | монохромный ЖК, 256 на 128 точек | цветной ЖК, 800 на 480 точек |
| Объем памяти рефлектограмм | - | 100 |
| Параметры электрического питания: - напряжение постоянного тока, В | 7,5 | 11,1 |
| Габаритные размеры, мм, (длинахширинахвысота) | 230x115x48 | 290x190x55 |
| Масса, кг | 0,6 | 1,7 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от -15 до +50 90 | |
| Средний срок службы, лет | 10 | |
наносится на лицевую панель приборов способом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Рефлектометр импульсный TDR (модификация по заказу) | - | 1 шт. |
| Кабель измерительный | - | 2 шт. 1) |
| Кабель измерительный с предохранителями | - | О 2) 3) 2 шт. 7 7 |
| Кабель измерительный с зажимами | - | О 4) 2 шт. 7 |
| Зарядное устройство | - | 1 шт. 5) |
| Сумка для переноски | - | 1 шт. 5) |
| Жесткий кейс для переноски | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 206.1-016-2020 | 1 экз. |
| Примечания 1) для модификации TDR1000/3; 2) для модификаций TDR1000/3P, TDR2000/3P, TDR2050; 3) для модификаций TDR2000/3P, TDR2050 - 4 шт.; 4) для модификаций TDR2000/3, TDR2010; 5) для модификаций TDR2000/3, TDR2000/3P, TDR2010, TDR2050 | ||
осуществляется по документу МП 206.1-016-2020 «Рефлектометры импульсные TDR. Методика поверки», утвержденному ФГУП «ВНИИМС» 16.04.2020 г.
Основные средства поверки:
- генераторы сигналов произвольной формы 33250A, 33521A, 33522A (регистрационный номер в Федеральном информационном фонде № 52150-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель и (или) свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к рефлектометрам импульсным TDR
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
