| Номер в госреестре | 78832-20 |
| Наименование СИ | Вакуумметры ионизационные |
| Обозначение типа СИ | Ionivac IE414, Ionivac IE514 |
| Изготовитель | Компания "Leybold GmbH", Германия |
| Год регистрации | 2020 |
| Срок свидетельства | 23.07.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Вакуумметры ионизационные Ionivac IE414, Ionivac IE514 (далее - вакуумметры) предназначены для измерений абсолютного давления (вакуума) негорючих газов.
Принцип действия вакуумметров основан на зависимости тока ионов, образованных в результате ионизации молекул разреженного газа, от измеряемого давления.
Вакуумметры состоят из измерительного преобразователя с горячим катодом, преобразовывающего измеряемое давление в аналоговый сигнал, и контроллера IONIVAC IM 540 (далее - контроллер). Контроллер осуществляет управление измерительным преобразователем и преобразование унифицированного аналогового сигнала в цифровой с последующим отображением измеряемого давления на дисплее. Контроллеры оснащены настраиваемым реле для автоматического переключения между измерительными преобразователями, единовременно к контроллеру можно подключить до двух измерительных преобразователей.
Модификации вакуумметров отличаются диапазоном измерений, внешним видом, габаритными размерами, массой, характеристиками питания.
В качестве единиц измерений давления используются Па. При необходимости в качестве единиц измерений могут быть использованы: мбар, бар, Торр.
Пломбирование вакуумметров не предусмотрено.

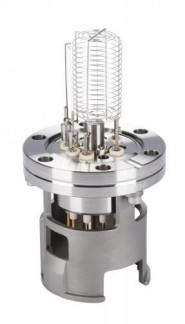

Общий вид вакуумметров представлен на рисунках 1-3.
Вакуумметры имеют встроенное программное обеспечение (ПО), расположенное в контроллере, разработанное изготовителем специально для управления работой вакуумметров.
ПО выполняет следующие функции:
- управление работой вакуумметра;
- прием, обработка и отображение измерительной информации от измерительного преобразователя;
- формирование выходных сигналов, передача их на дисплей;
- автоматическая диагностика состояния вакуумметра.
Идентификационные данные ПО представлены в таблице 1.
Информация о версии ПО доступна в меню [Detail] - [Info] - [MC Board].
Влияние ПО вакуумметров учтено при нормировании метрологических характеристик.
Уровень защиты ПО от преднамеренных или непреднамеренных изменений вакуумметров - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Ionivac IE |
| Номер версии (идентификационный номер) ПО, не ниже | V03.10 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Ionivac IE414 | Ionivac IE514 | |
| Диапазон измерений абсолютного давления, Па | от 210-7 до 1 | от 210-7 до 110-2 |
| Пределы допускаемой относительной погрешности измерений абсолютного давления, % | ±20 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Ionivac IE414 | Ionivac IE514 | |
| Аналоговый вход контроллера (линейный), В | от 0 до 10 | |
| Интерфейс связи контроллера | RS232 (D-Sub, 9 контактов, Female) | |
| Тип соединения измерительного преобразователя | фланец DN40CF | |
| Параметры электрического питания | ||
| измерительного преобразователя: | ||
| - напряжение постоянного тока, В | 24±1,2 | 24±1,2 |
| - потребляемая мощность, В • А, не более | 41 | 21 |
| Параметры электрического питания | ||
| контроллера: | ||
| - напряжение переменного тока, В | 230±20 | |
| - частота переменного тока, Гц | от 47 до 63 | |
| - потребляемая мощность, В А, не более | 300 | |
| Габаритные размеры измерительного | ||
| преобразователя, мм, не более: | ||
| - высота | 158 | 136 |
| - диаметр | 70 | 70 |
| Масса измерительного преобразователя, кг, не | 0 55 | 0 55 |
| более | ||
| Габаритные размеры контроллера, мм, не | ||
| более: | ||
| - высота | 129 | |
| - ширина | 213 | |
| - глубина | 248 | |
| Масса контроллера, кг, не более | 2,9 | |
| Условия эксплуатации: | ||
| - температура окружающего воздуха, °С | от +10 до +35 | |
| - относительная влажность воздуха, %, не | ||
| более | 90 | |
| - атмосферное давление, кПа | от 84 до 106,7 | |
| Средняя наработка на отказ, ч | 15000 | |
| Средний срок службы, лет | 8 | |
наносится на корпус вакуумметра способом наклейки или иным способом, на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измерительный преобразователь | - | 1 шт.* |
| Контроллер | - | 1 шт. |
| Вакуумметры ионизационные Ionivac IE414, Ionivac IE514. Руководство по эксплуатации | - | 1 экз. |
| Контроллер IONIVAC IM 540. Руководство по эксплуатации | - | 1 экз. |
| *Количество определяется в соответствии с требованием Заказчика. | ||
осуществляется по документу МИ 140-89 «Рекомендация ГСИ. Вакуумметры. Методика поверки». Основные средства поверки:
Рабочие эталоны 1-го разряда по ГОСТ 8.107-81 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в
8 3 7 1
диапазоне Г10" ^110 Па», диапазон измерений абсолютного давления от 1-10 до 1-10 Па.
Рабочие эталоны 1-го разряда по ГОСТ 8.107-81 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в
8 3 1
диапазоне 110 ^110 Па», диапазон измерений абсолютного давления от 1-10 до 1 Па.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.107-81 ГСИ. Государственный специальный эталон и государственная
8 3
поверочная схема для средств измерений абсолютного давления в диапазоне 110 ^110 Па МИ 140-89 Рекомендация ГСИ. Вакуумметры. Методика поверки Техническая документация компании Leybold GmbH, Германия
