| Номер в госреестре | 78833-20 |
| Наименование СИ | Преобразователи температуры |
| Обозначение типа СИ | SmartLine STT700 |
| Изготовитель | "Honeywell Automation India Ltd.", Индия; ООО "ЭЛЬСТЕР Газэлектроника", г.Арзамас |
| Год регистрации | 2020 |
| Срок свидетельства | 23.07.2025 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи температуры SmartLine STT700 (далее - преобразователи) предназначены для преобразований сигналов, поступающих от термопреобразователей сопротивления, термоэлектрических преобразователей, а также от других преобразователей с выходным сигналом в виде напряжения постоянного тока или электрического сопротивления постоянному току в унифицированный аналоговый сигнал силы постоянного тока, а также в цифровой сигнал для передачи по протоколам HART или Honeywell Digitally Enhanced (DE).
Принцип действия преобразователей основан на преобразовании сигнала напряжения постоянного тока от термоэлектрического преобразователя или активного электрического сопротивления от термопреобразователя сопротивления, или другого преобразователя с выходным сигналом в виде напряжения постоянного тока или электрического сопротивления постоянному току. Сигнал с подключенного устройства поступает на вход преобразователей, где преобразуется с помощью аналогово-цифрового преобразователя (АЦП) в дискретный сигнал. Дискретный сигнал обрабатывается с помощью микропроцессора и поступает на цифро-аналоговый преобразователь (ЦАП), где происходит преобразование в унифицированный аналоговый сигнал силы постоянного тока. Преобразователи с аналоговым выходным сигналом содержат частотный модулятор DE- или HART-протокола, который накладывается на аналоговый выходной сигнал.
Преобразователи имеют один или два входа с возможностью выбора одновременного измерения по двум входам (дифференциальное измерение температуры). Входы преобразователя универсальные, с возможностью выбора пользователем типа первичного преобразователя/входного сигнала и требуемого диапазона измерения.
Преобразователи имеют аналоговый выход силы постоянного тока от 4 до 20 мА, а также цифровые выходы с HART-протоколом и DE-протоколом.
Преобразователи имеют возможность прямого ввода коэффициентов функции Каллендара-Ван Дюзена в случае необходимости калибровки преобразователя в комплекте с термопреобразователями сопротивления.
Конструктивно преобразователи выполнены в прочном пластиковом корпусе с размещенной внутри электроникой и с расположенными на нем клеммами для подключения термопреобразователей сопротивления, термоэлектрических преобразователей, а также других преобразователей. На корпусе преобразователей расположены клеммы для подключения выходных сигналов и напряжения питания, разъем для подключения дисплея и обновления программного обеспечения преобразователя. Конструкция корпуса преобразователя позволяет встраивать его в клеммную головку (типа «DIN-А») термопреобразователей сопротивления или термоэлектрических преобразователей, а также во взрывозащищенный или невзрывозащищенный корпус, предназначенный для полевого монтажа преобразователей. Преобразователи имеют исполнения для монтажа на DIN-рейке.
Входные и выходные цепи преобразователя гальванически развязаны.
Преобразователи также используются совместно с термопреобразователями сопротивления и термоэлектрическими преобразователями (далее - сенсоры). Контроль состояния цепей подключенных сенсоров осуществляется с помощью встроенной функции обнаружения обрыва или короткого замыкания цепей.
Преобразователь имеет функцию компенсации температуры холодного спая с помощью встроенного датчика для измерения температуры окружающей среды. Также компенсация температуры холодного спая может быть задана программно.
Модификации преобразователей во взрывозащищенном исполнении видов «искробезопасная цепь i» уровня «ia», или «взрывонепроницаемая оболочка d» применяются во взрывоопасных зонах в соответствии с требованиями главы 7.3 ПУЭ и ГОСТ Р 52350.14-2006, где возможно образование взрывоопасных смесей категорий IIA, IIB и IIC групп Т1-Т6.
Структурная схема условного обозначения преобразователей:
IZZMHI-1 1-1 ~1-1 I-1 1-П-1 1-1 I
I_I I_I I_I 1_I 1_I 1_I I_I I_I 1_I
12 3 4 5 678 9
| Позиция | Код | Описание |
| 1 | STT700 | Обозначение преобразователя температуры SmartLine |
| 2 | 1H | Типы входов/выходов: одноканальный преобразователь с HART-протоколом |
| 3H | Типы входов/выходов: двухканальный преобразователь с HART-протоколом | |
| 1D | Типы входов/выходов: одноканальный преобразователь с DE-протоколом | |
| 3 | от 0 до 9 от А до Z | Стандарт взрывозащиты, уровень SIL |
| 4 | Тип корпуса и тип электрического подключения, тип дисплея | |
| 5 | Дополнительные принадлежности | |
| 6 | Настройки электронного блока | |
| 7 | Калибровка | |
| 8 | Другие сертификаты и опции (может быть различное количество двузначных символов следующих через запятую) | |
| 9 | Код сенсора |

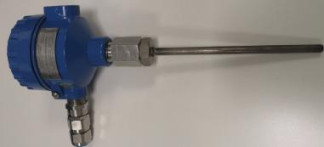

Общий вид преобразователей представлен на рисунках 1-4.
Пломбирование преобразователей не предусмотрено.
Программное обеспечение преобразователей (далее - ПО) является встроенным и устанавливается на заводе-изготовителе.
При работе преобразователей пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные.
Для конфигурирования преобразователей по HART-протоколу используется ПО FDM или аналогичное, PACTWare или аналогичное, FDC2.X или аналогичное, а также HART коммуникаторы МСТ202, MCT404, Meriam MFC5150 или аналогичные. Для конфигурирования преобразователей по DE-протоколу может быть использовано ПО MC Toolkit в комплекте с коммуникаторами МСТ202, MCT404.
Встроенное ПО преобразователей является метрологически значимым.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО - для модификации STT700-1D - для модификаций STT700-1H и STT700-3H | DE Software HART Software |
| Номер версии (идентификационный номер) ПО, не ниже - для модификации STT700-1D - для модификаций STT700-1H и STT700-3H | 1.000000 1.000000 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Основные метрологические и технические характеристики преобразователей приведены в таблицах 2 и 4. Метрологические характеристики преобразователей, работающих в комплекте с термопреобразователями сопротивления, термоэлектрическими преобразователями приведены в таблице 3.
| Тип первичного преобразователя/Входной сигнал | Выходной сигнал | Диапазон преобразований | П допускае абсолютно преоб] | ределы мой основной >й погрешности эазований1) | Пределы допускаемой дополнительной абсолютной погрешности преобразо-ваний1), вызванной изменением температуры на каждый 1 °С 4) | Пределы допускаемой дополнительной абсолютной погрешности преобразований^, вызванной изменением напряжения питания на каждый 1 В |
| по цифровому выходу (HART-или DE-протокол) | по аналоговому выходу | |||||
| Термоэлектрические преобразователи2-* | ||||||
| Тип B по ГОСТ Р 8.585-2001 | сила постоянного тока от 4 до 20 мА; HART; DE | от +550 до +1600 °С | ±1,00 °С | ±0,00025 D3) °С | ±0,000045 D3) °С | ±0,00005 D3) °С |
| от +200 до +1600 °С | ±3,00 °С | ±0,00025 D3) °С | ||||
| Тип C | сила постоянного тока от 4 до 20 мА; HART | от 0 до +1650 °С (от 0,000 до 28,970 мВ) | ±1,20 °С | ±0,00025 D3) °С | ||
| от 0 до +2300 °С (от 0,000 до 36,923 мВ) | ±1,70 °С | ±0,00025 D3) °С | ||||
| Тип E по ГОСТ Р 8.585-2001 | сила постоянного тока от 4 до 20 мА; HART; DE | от 0 до +1000 °С | ±0,30 °С | ±0,00025 D3) °С | ||
| от -200 до +1000 °С | ±0,60 °С | ±0,00025 D3) °С | ||||
| Тип J по ГОСТ Р 8.585-2001 | сила постоянного тока от 4 до 20 мА; HART; DE | от 0 до +800 °С | ±0,30 °С | ±0,00025 D3) °С | ||
| от -200 до +1200 °С | ±0,70 °С | ±0,00025 D3) °С | ||||
| Тип K по ГОСТ Р 8.585-2001 | сила постоянного тока от 4 до 20 мА; HART; DE | от -120 до +1370 °С | ±0,60 °С | ±0,00025 D3) °С | ||
| от -200 до +1370 °С | ±0,90 °С | ±0,00025 D3) °С | ||||
| Тип первичного преобразователя/Входной сигнал | Выходной сигнал | Диапазон преобразований | Пределы допускаемой основной абсолютной погрешности преобразований1) | Пределы допускаемой дополнительной абсолютной погрешности преобразо- ваний1), вызванной изменением температуры на каждый 1 °С 4) | Пределы допускаемой дополнительной абсолютной погрешности преобразо- ваний1), вызванной изменением напряжения питания на каждый 1 В | |
| по цифровому выходу (HART-или DE-протокол) | по аналоговому выходу | |||||
| Тип N по ГОСТ Р 8.585-2001 | сила постоянного тока от 4 до 20 мА; HART; DE | от 0 до +1300 °С | ±0,40 °С | ±0,00025 D3) °С | ±0,000045 D3) °С | ±0,00005 D3) °С |
| от -200 до +1300 °С | ±1,50 °С | ±0,00025 D3) °С | ||||
| Тип R по ГОСТ Р 8.585-2001 | сила постоянного тока от 4 до 20 мА; HART; DE | от +500 до +1760 °С | ±0,60 °С | ±0,00025 D3) °С | ||
| от -50 до +1760 °С | ±1,00 °С | ±0,00025 D3) °С | ||||
| Тип S по ГОСТ Р 8.585-2001 | сила постоянного тока от 4 до 20 мА; HART; DE | от +500 до +1760 °С | ±0,60 °С | ±0,00025 D3) °С | ||
| от -50 до +1760 °С | ±1,00 °С | ±0,00025 D3) °С | ||||
| Тип T по ГОСТ Р 8.585-2001 | сила постоянного тока от 4 до 20 мА; HART; DE | от -100 до +400 °С | ±0,30 °С | ±0,00025 D3) °С | ||
| от -250 до +400 °С | ±0,50 °С | ±0,00025 D3) °С | ||||
| Тип L по ГОСТ Р 8.585-2001 | сила постоянного тока от 4 до 20 мА; HART | от 0 до +800 °С | ±0,50 °С | ±0,00025 D3) °С | ||
| от -200 до +800 °С | ±0,90 °С | ±0,00025 D3) °С | ||||
| Тип первичного преобразователя/Входной сигнал | Выходной сигнал | Диапазон преобразований | П допускае абсолютно преоб] | ределы мой основной >й погрешности эазований1) | Пределы допускаемой дополнительной абсолютной погрешности преобразо- ваний1), вызванной изменением температуры на каждый 1 °С 4) | Пределы допускаемой дополнительной абсолютной погрешности преобразо-ваний1), вызванной изменением напряжения питания на каждый 1 В |
| по цифровому выходу (HART-или DE-протокол) | по аналоговому выходу | |||||
| Термопреобразователи сопротивления | ||||||
| Pt100 (а=0,00385 °С-1) по ГОСТ 6651-2009 | сила постоянного тока от 4 до 20 мА; HART; DE | от -200 до +450 °С | ±0,15 °С | ±0,00025 D3) °С | ±0,048 °С | ±0,00005 D3) °С |
| от -200 до +850 °С | ±0,25 °С | ±0,00025 D3) °С | ||||
| Pt200 (а=0,00385 °С-1) по ГОСТ 6651-2009 | сила постоянного тока от 4 до 20 мА; HART; DE | от -200 до +450 °С | ±0,30 °С | ±0,00025 D3) °С | ±0,048 °С | |
| от -200 до +850 °С | ±0,40 °С | ±0,00025 D3) °С | ||||
| Ni 120 (а=0,00672 °С-1) | сила постоянного тока от 4 до 20 мА; HART | от -80 до +260 °С (от 66,60 до 380,31 Ом) | ±0,12 °С | ±0,00025 D3) °С | ±0,091 °С | |
| 50П (а=0,00391 °С-1) по ГОСТ 6651-2009 | сила постоянного тока от 4 до 20 мА; HART | от -200 до +450 °С | ±0,32 °С | ±0,00025 D3) °С | ||
| от -200 до +600 °С | ±0,55 °С | ±0,00025 D3) °С | ||||
| 100П (а=0,00391 °С-1) по ГОСТ 6651-2009 | сила постоянного тока от 4 до 20 мА; HART | от -200 до +450 °С | ±0,16 °С | ±0,00025 D3) °С | ||
| от -200 до +600 °С | ±0,27 °С | ±0,00025 D3) °С | ||||
| Тип первичного преобразователя/Входной сигнал | Выходной сигнал | Диапазон преобразований | Пределы допускаемой основной абсолютной погрешности преобразований1) | Пределы допускаемой дополнительной абсолютной погрешности преобразо-ваний1), вызванной изменением температуры на каждый 1 °С 4) | Пределы допускаемой дополнительной абсолютной погрешности преобразований^, вызванной изменением напряжения питания на каждый 1 В | |
| по цифровому выходу (HART-или DE-протокол) | по аналоговому выходу | |||||
| 50М -1 (а=0,00426 °С-1) по ГОСТ 6651-2009 | сила постоянного тока от 4 до 20 мА; HART | от -50 до +200 °С | ±0,42 °С | ±0,00025 D3) °С | ±0,091 °С | ±0,00005 D3) °С |
| 100М -1 (а=0,00426 °С-1) по ГОСТ 6651-2009 | сила постоянного тока от 4 до 20 мА; HART | от -50 до +200 °С | ±0,50 °С | ±0,00025 D3) °С | ||
| 50М -1 (а=0,00428 °С-1) по ГОСТ 6651-2009 | сила постоянного тока от 4 до 20 мА; HART | от -180 до +200 °С | ±0,55 °С | ±0,00025 D3) °С | ||
| 100М -1 (а=0,00428 °С-1) по ГОСТ 6651-2009 | сила постоянного тока от 4 до 20 мА; HART | от -180 до +200 °С | ±0,32 °С | ±0,00025 D3) °С | ||
| Тип первичного преобразователя/Входной сигнал | Выходной сигнал | Диапазон преобразований | Пределы допускаемой основной абсолютной погрешности преобразований1) | Пределы допускаемой дополнительной абсолютной погрешности преобразова- ний1), вызванной изменением температуры на каждый 1 °С 4) | Пределы допускаемой дополнительной абсолютной погрешности преобразо- ваний1), вызванной изменением напряжения питания на каждый 1 В | |
| по цифровому выходу (HART-или DE-протокол) | по аналоговому выходу | |||||
| Аналоговые входы | ||||||
| Напряжение постоянного тока | сила постоянного тока от 4 до 20 мА; HART; DE | от -7 до +22 мВ | ±0,010 мВ | ±0,00025 D3) мВ | ±0,000045 D3) мВ | ±0,00005 D3) мВ |
| от -20 до +125 мВ | ±0,015 мВ | ±0,00025 D3) мВ | ||||
| Электрическое сопротивление постоянному току | сила постоянного тока от 4 до 20 мА; HART; DE | от 0 до 500 Ом | ±0,35 Ом | ±0,00025 D3) Ом | ±0,017 Ом | ±0,00005 D4) Ом |
| от 0 до 2000 Ом | ±0,50 Ом | ±0,00025 D3) Ом | ±0,034 Ом | |||
| 1) Основная и дополнительная погрешности для аналогового выхода (от 4 до 20 мА) равна сумме погрешностей по цифровому и по аналоговому выходу; для обмена по протоколам HART, DE погрешность равна погрешности по цифровому выходу; 2) При работе с термоэлектрическими преобразователями при расчете суммарной погрешности необходимо прибавлять погрешность компенсации температуры холодного спая (±0,5 °С); 3) D - диапазон преобразований; 4) В рабочем диапазоне температуры окружающей среды от минус 50 °С до минус 40 °С дополнительная температурная погрешность увеличивается в три раза. | ||||||
ческими преобразователями
| Тип первич ного преоб- разова- теля/ Входной сигнал | Вы ходной сигнал | Класс допуска/ Диапазон измерений, °С | Пределы допускаемой основной абсолютной погрешности преобразова- ний1), °С | Пределы допускаемой дополнительной абсолютной погрешности преобразова-ний1), вызванной изменением температуры на каждый 1 °С 5) | Пределы допускаемой дополнительной абсолютной погрешности преоб-разований1), вызванной изменением напряжения питания на каждый 1 В, °С | |
| по цифровому выходу (HART-или DE-протокол) | по аналоговому выходу | |||||
| Термоэлектрические преобразователи2-* | ||||||
| Тип B по ГОСТ Р 8.5852001 | сила постоянного тока от 4 до 20 мА; HART; DE | Класс 2 от +600 до +1600 | ± д/(0,0025 • t4) )2 +(1)2 | ± д/(0,0025 • t4) )2 + (0,00025 • D3) )2 | ±0,000045 D3) °С | ±0,00005 D3) |
| Класс 3 от +600 до +800 | ±V(4)2 +(3)2 | ±д/(4)2 + (0,00025 • D3) )2 | ||||
| Класс 3 св. +800 до +1600 | ± д/(0,005 • t4) )2 +(3)2 | ^(0,005 • t4) )2 + (0,00025 • D3) )2 | ||||
| Тип первич ного преоб- разова- теля/ Входной сигнал | Вы ходной сигнал | Класс допуска/ Диапазон измерений, °С | Пределы допускаемой основной абсолютной погрешности преобразова- ний1), °С | Пределы допускаемой дополнительной абсолютной погрешности преобра-зований1), вызванной изменением температуры на каждый 1 °С 5) | Пределы допускаемой дополнительной абсолютной погрешности преоб-разований1), вызванной изменением напряжения питания на каждый 1 В, °С | |
| по цифровому выходу (HART-или DE-протокол) | по аналоговому выходу | |||||
| Тип С | сила постоянного тока от 4 до 20 мА; HART; DE | от 0 до +450 | ±0,000045 D3) °С | ±0,00005 D3) | ||
| ±V(4,5)2 + (1,2)2 | ±д/(4,5)2 +(0,00025 • D3) )2 | |||||
| св. +450 до +1600 | ||||||
| ± о + 7 | ±V(0,01 • t4) )2 +(0,00025 • D3) )2 | |||||
Пределы допускаемой дополнительной абсолютной погрешности преоб-
разований1), вызванной изменением напряжения питания на каждый 1 В, °С
Тип
первич
ного
преоб-
разова-
теля/
Входной
сигнал
Класс допуска/ Диапазон измерений, °С
Вы
ходной
сигнал
по аналоговому выходу
Пределы допускаемой основной абсолютной погрешности преобразова-
ний1), °С
по цифровому выходу (HART-или DE-протокол)
Пределы допускаемой дополнительной абсолютной погрешности преобра-
зований1), вызванной изменением температуры на каждый 1 °С 5)
Класс 1 от -40 до +375
сила постоянного тока от 4 до 20 мА; HART; DE
д/(1,5)2 + (0,00025 • D3) )2
V(1,5)2 + (0,3)2
Класс 1 св. +375 до +800
д/(0,004 • t4) )2 +(0,3)2
7(0,004 • t4) )2 + (0,00025 • D3) )2
Класс 2 от -40 до +333
Тип E по ГОСТ Р 8.5852001
(2,5)2 + (0,00025 • D3) )2
^(2,5)2 + (0,3 )2
±0,000045 D3) °С
±0,00005 D3)
Класс 2 св. +333 до +900
V(0,0075 • t4) )2 +(0,3)2
: д/(0,0075 • t4) )2 + (0,00025 • D3))
д/(0,015 • t4) )2 + (0,00025 • D3) )2
Класс 3 от-196 до -167
д/(0,015 • t4) )2 +(0,6)2
| Тип первич ного преоб- разова- теля/ Входной сигнал | Вы ходной сигнал | Класс допуска/ Диапазон измерений, °С | Пределы допускаемой основной абсолютной погрешности преобразова- ний1), °С | Пределы допускаемой дополнительной абсолютной погрешности преобра-зований1), вызванной изменением температуры на каждый 1 °С 5) | Пределы допускаемой дополнительной абсолютной погрешности преоб-разований1), вызванной изменением напряжения питания на каждый 1 В, °С | |
| по цифровому выходу (HART-или DE-протокол) | по аналоговому выходу | |||||
| Тип J по ГОСТ Р 8.5852001 | сила постоянного тока от 4 до 20 мА; HART; DE | Класс 1 от -40 до +375 | ± VM2 +(0,3)2 | ^(1,5)2 + (0,00025 • D3) )2 | ±0,000045 D3) °С | ±0,00005 D3) |
| Класс 1 св. +375 до +750 | ± д/(0,004 • t4) )2 +(0,3)2 | ±7(0,004 • t4) )2 + (0,00025 • D3) )2 | ||||
| Класс 2 от 0 до +333 | ^(2,5)2 + (0,7 )2 | ±д/(2,5)2 + (0,00025 • D3) )2 | ||||
| Класс 2 св. +333 до +900 | ||||||
| ±7(0,0075 • t4) )2 +(0,7)2 | ±7(0,0075 • t4) )2 + (0,00025 • D3) )2 | |||||
Пределы допускаемой дополнительной абсолютной погрешности преоб-разований1), вызванной изменением напряжения питания на каждый 1 В, °С
Тип
первич
ного
преоб-
разова-
теля/
Входной
сигнал
Класс допуска/ Диапазон измерений, °С
Вы
ходной
сигнал
по аналоговому выходу
Пределы допускаемой основной абсолютной погрешности преобразова-
ний1), °С
по цифровому выходу (HART-или DE-протокол)
Пределы допускаемой дополнительной абсолютной погрешности преобра-зований1), вызванной изменением температуры на
каждый 1 °С 5)
Класс 1 от -40 до +375
сила постоянного тока от 4 до 20 мА; HART; DE
д/(1,5)2 + (0,00025 • D3) )2
V(1,5)2 + (0,6)2
Класс 1 св. +375 до +1300
7(0,004 • t4) )2 +(0,6)2
7(0,004 • t4) )2 + (0,00025 • D3) )2
Класс 2 от -40 до +333
Тип K по ГОСТ Р 8.5852001
(2,5)2 + (0,00025 • D3) )2
^(2,5)2 + (0,9 )2
±0,000045 D3) °С
±0,00005 D3)
Класс 2 св. +333 до +1300
д/(0,0075 • t4) )2 +(0,9)2
: д/(0,0075 • t4) )2 + (0,00025 • D3))
7(0,015 • t4) )2 + (0,00025 • D3) )2
Класс 3 от -196 до -167
7(0,015 • t4) )2 +(0,9)2
Пределы допускаемой дополнительной абсолютной погрешности преоб-разований1), вызванной изменением напряжения питания на каждый 1 В, °С
Тип
первич
ного
преоб-
разова-
теля/
Входной
сигнал
Класс допуска/ Диапазон измерений, °С
Вы
ходной
сигнал
по аналоговому выходу
Пределы допускаемой основной абсолютной погрешности преобразова-
ний1), °С
по цифровому выходу (HART-или DE-протокол)
Пределы допускаемой дополнительной абсолютной погрешности преобра-зований1), вызванной изменением температуры на
каждый 1 °С 5)
Класс 1 от -40 до +375
сила постоянного тока от 4 до 20 мА; HART; DE
д/(1,5)2 + (0,00025 • D3) )2
л/(1,5)2 + (0,4 )2
Класс 1 св. +375 до +1300
7(0,004 • t4) )2 +(0,4)2
7(0,004 • t4) )2 + (0,00025 • D3) )2
Класс 2 от -40 до +333
Тип N по ГОСТ Р 8.5852001
(2,5)2 + (0,00025 • D3) )2
7(2,5)2+(1,5)2
±0,000045 D3) °С
±0,00005 D3)
Класс 2 св. +333 до +1300
7(0,0075 • t4) )2 +(1,5)2
: 7(0,0075 • t4) )2 + (0,00025 • D3))
7(0,015 • t4) )2 + (0,00025 • D3) )2
Класс 3 от -196 до -167
7(0,015 • t4) )2 +(1,5)2
| Тип первич ного преоб- разова- теля/ Входной сигнал | Вы ходной сигнал | Класс допуска/ Диапазон измерений, °С | Пределы допускаемой основной абсолютной погрешности преобразований^, °С | Пределы допускаемой дополнительной абсолютной погрешности преобра- зований1), вызванной изменением температуры на каждый 1 °С 5) | Пределы допускаемой дополнительной абсолютной погрешности преоб- разований1), вызванной изменением напряжения питания на каждый 1 В, °С | |
| по цифровому выходу (HART-или DE-протокол) | по аналоговому выходу | |||||
| Тип R по ГОСТ Р 8.5852001 | сила постоянного тока от 4 до 20 мА; HART; DE | Класс 1 от 0 до + 1100 | 1+ 0) + 0, 6) | ±7(1,0)2 +(0,00025 • D3) )2 | ±0,000045 D3) °С | ±0,00005 D3) |
| Класс 1 св. +1100 до +1600 | ±7(1,0 + 0,003 • (t4) -1100))2 +(0,6)2 | ±7(1,0 + 0,003 • (t4) -1100))2 + (0,00025 • D3) )2 | ||||
| Класс 2 от 0 до +600 | 1+ 5 + 0) | ^(1,5)2 + (0,00025 • D3) )2 | ||||
| Класс 2 св. +600 до +1600 | ||||||
| ±7(0,0025 • t4) )2 +(1,0)2 | ±7(0,0025 • t4) )2 +(0,00025 • D3) )2 | |||||
| Тип первич ного преоб- разова- теля/ Входной сигнал | Вы ходной сигнал | Класс допуска/ Диапазон измерений, °С | Пределы допускаемой основной абсолютной погрешности преобразований^, °С | Пределы допускаемой дополнительной абсолютной погрешности преобра- зований1), вызванной изменением температуры на каждый 1 °С 5) | Пределы допускаемой дополнительной абсолютной погрешности преоб-разований1), вызванной изменением напряжения питания на каждый 1 В, °С | |
| по цифровому выходу (HART-или DE-протокол) | по аналоговому выходу | |||||
| Тип S по ГОСТ Р 8.5852001 | сила постоянного тока от 4 до 20 мА; HART; DE | Класс 1 от 0 до + 1100 | ± V(1,0)2 + (0,6 )2 | ±7(1,0)2 +(0,00025 • D3) )2 | ±0,000045 D3) °С | ±0,00005 D3) |
| Класс 1 св. +1100 до +1600 | ±7(1,0 + 0,003 • (t4) -1100))2 + (0,6)2 | ±7(1,0 + 0,003 • (t4) -1100))2 + (0,00025 • D3) )2 | ||||
| Класс 2 от 0 до +600 | 1+ 5 + 0) | ^(1,5)2 + (0,00025 • D3) )2 | ||||
| Класс 2 св. +600 до +1600 | ||||||
| ±7(0,0025 • t4) )2 +(1,0)2 | ±7(0,0025 • t4) )2 +(0,00025 • D3) )2 | |||||
| Тип первич ного преоб- разова- теля/ Входной сигнал | Вы ходной сигнал | Класс допуска/ Диапазон измерений, °С | Пределы допускаемой основной абсолютной погрешности преобразова- ний1), °С | Пределы допускаемой дополнительной абсолютной погрешности преобра- зований1), вызванной изменением температуры на каждый 1 °С 5) | Пределы допускаемой дополнительной абсолютной погрешности преобразова-ний1), вызванной изменением напряжения питания на каждый 1 В, °С | |
| по цифровому выходу (HART-или DE-протокол) | по аналоговому выходу | |||||
| Тип T по ГОСТ Р 8.5852001 | сила постоянного тока от 4 до 20 мА; HART; DE | Класс 1 от -40 до +125 | ± 0, 5) + 0, 3) | ±д/(0,5)2 +(0,00025 • D3) )2 | ±0,000045 D3) °С | ±0,00005 D3) |
| Класс 1 св. +125 до +350 | ± д/(0,004 • t4) )2 +(0,3)2 | ±7(0,004 • t4) )2 + (0,00025 • D3) )2 | ||||
| Класс 2 от -40 до +135 | 1+ 0) + 0, 5) | ±7М)2 +(0,00025 • D3) )2 | ||||
| Класс 2 св. +135 до +400 | ||||||
| ±«у/(0,0075 • t4) )2 + (0,5)2 | ±7(0,0075 • t4) )2 +(0,00025 • D3) )2 | |||||
| Класс 3 от-196 до -66 | ±7(0,015 • t4) )2 + (0,5)2 | ±7(0,015 • t4) )2 + (0,00025 • D3) )2 | ||||
| Класс 3 св. -66 до +40 | 1+ 0) + 0, 5) | ±V(1,0)2 +(0,00025 • D3) )2 | ||||
| Тип первич ного преоб- разова- теля/ Входной сигнал | Вы ходной сигнал | Класс допуска/ Диапазон измерений, °С | Пределы допускаемой основной абсолютной погрешности преобразова- ний1), °С | Пределы допускаемой дополнительной абсолютной погрешности преобразований1), вызванной изменением температуры на каждый 1 °С 5) | Пределы допускаемой дополнительной абсолютной погрешности преобра- зований1), вызванной изменением напряжения питания на каждый 1 В, °С | |
| по цифровому выходу (HART-или DE-протокол) | по аналоговому выходу | |||||
| Тип L по ГОСТ Р 8.5852001 | сила постоянного тока от 4 до 20 мА; HART | Класс 2 от -40 до +360 | ± 2, 5) + 0, 5) | ±д/(2,5)2 + (0,00025 • D3) )2 | ±0,000045 D3) °С | ±0,00005 D3) |
| Класс 2 св. +360 до +800 | ||||||
| ±V(0,7 + 0,005 • t4) )2 + (0,5)2 | ± д/(0,7 + 0,005 • t4) )2 + (0,00025 • D3) )2 | |||||
| Класс 3 от-196 до -100 | ||||||
| 1+ 5 + "о + 9 | ± ^1,5 + 0,01 • t4) )2 + (0,00025 • D3) )2 | |||||
| Класс 3 св. -100 до +100 | ^(2,5)2 +(0,9)2 | ±д/(2,5)2 + (0,00025 • D3) )2 | ||||
| Тип первичного преобразователя/ Входной сигнал | Выходной сигнал | Класс допуска/ Диапазон измерений, °С | Пределы допускаемой основной абсолютной погрешности преобразований^, °С | Пределы допускаемой дополнительной абсолютной погрешности преобразо-ваний1), вызванной изменением температуры на каждый 1 °С 5) | Пределы допускаемой дополнительной абсолютной погрешности преобразований ), вызванной изменением напряжения питания на каждый 1 В, °С | |
| по цифровому выходу (HART- или DE-протокол) | по аналоговому выходу | |||||
| Термопреобразователи сопротивления | ||||||
| Pt100 (а=0,00385 °С-1) по ГОСТ 66512009 | сила постоянного тока от 4 до 20 мА; HART; DE | Класс А от-100 до +450 | ±•^0,15 + 0,002 • t4) )2 + (0,15)2 | ± ^0,15 + 0,002 • t4) )2 + (0,00025 • D3) )2 | ±0,048 °С | ±0,00005 D3) |
| Класс В от-196 до +660 | ||||||
| ±^0,3 + 0,005 • t4) )2 + (0,25)2 | ± ^(0,3 + 0,005 • t4) )2 + (0,00025 • D3) )2 | |||||
| Pt200 (а=0,00385 °С-1) по ГОСТ 66512009 | сила постоянного тока от 4 до 20 мА; HART; DE | Класс А от -100 до +450 | ±^0,15 + 0,002 • t4) )2 + (0,3)2 | ± ^0,15 + 0,002 • t4) )2 + (0,00025 • D3) )2 | ±0,048 °С | |
| Класс В от-196 до +660 | ||||||
| ±^0,3 + 0,005 • t4) )2 +(0,4)2 | ± ^0,3 + 0,005 • t4) )2 + (0,00025 • D3) )2 | |||||
| Тип первичного преобразователя/ Входной сигнал | Выходной сигнал | Класс допуска/ Диапазон измерений, °С | Пределы допускаемой основной абсолютной погрешности преобра- зований1), °С | Пределы допускаемой дополнительной абсолютной погрешности преобразо-ваний1), вызванной изменением температуры на каждый 1 °С 5) | Пределы допускаемой дополнительной абсолютной погрешности преобразований ), вызванной изменением напряжения питания на каждый 1 В, °С | |
| по цифровому выходу (HART- или DE-протокол) | по аналоговому выходу | |||||
| Ni 120 (а=0,00672 °С-1) | сила постоянного тока от 4 до 20 мА; HART | Класс С от -60 до + 180 | ±0,091 °С | ±0,00005 D3) | ||
| 1+ 6 + + | ± ^0,6 + 0,01 • t4) )2 + (0,00025 • D3) )2 | |||||
| 50П (а=0,00391 °С-1) по ГОСТ 66512009 | сила постоянного тока от 4 до 20 мА; HART | Класс А от-100 до +450 | ±^0,15 + 0,002 • t4) )2 + (0,32)2 | ± ^0,15 + 0,002 • t4) )2 + (0,00025 • D3) )2 | ||
| Класс В от-196 до +660 | ||||||
| |± 0, 3 + 0 о + 0, 5 | ± ^0,3 + 0,005 • t4) )2 + (0,00025 • D3) )2 | |||||
| Тип первичного преобразователя/ Входной сигнал | Выходной сигнал | Класс допуска/ Диапазон измерений, °С | Пределы допускаемой основной абсолютной погрешности преобразований^, °С | Пределы допускаемой дополнительной абсолютной погрешности преобразо-ваний1), вызванной изменением температуры на каждый 1 °С 5) | Пределы допускаемой дополнительной абсолютной погрешности преобразований ), вызванной изменением напряжения питания на каждый 1 В, °С | |
| по цифровому выходу (HART- или DE-протокол) | по аналоговому выходу | |||||
| 100П (а=0,00391 °С-1) по ГОСТ 66512009 | сила постоянного тока от 4 до 20 мА; HART | Класс А от-100 до +450 | ±■^0,15 + 0,002 • t4) )2 +(0,16)2 | ± ^0,15 + 0,002 • t4) )2 + (0,00025 • D3) )2 | ±0,091 °С | ±0,00005 D3) |
| Класс В от-196 до +660 | ± ^(0,3 + 0,005 • t4) )2 + (0,27)2 | ± ^(0,3 + 0,005 • t4) )2 + (0,00025 • D3) )2 | ||||
| 50М -1 (а=0,00426 °С-1) по ГОСТ 66512009 | сила постоянного тока от 4 до 20 мА; HART | Класс В от -50 до +200 | ± ^0,3 + 0,005 • t4) )2 + (0,00025 • D3) )2 | |||
| ± ^(0,3 + 0,005 • t4) )2 + (0,42)2 | ||||||
| Тип первичного преобразователя/ Входной сигнал | Выходной сигнал | Класс допуска/ Диапазон измерений, °С | Пределы допускаемой основной абсолютной погрешности преобразований^, °С | Пределы допускаемой дополнительной абсолютной погрешности преобразо-ваний1), вызванной изменением температуры на каждый 1 °С 5) | Пределы допускаемой дополнительной абсолютной погрешности преобразований ), вызванной изменением напряжения питания на каждый 1 В, °С | |
| по цифровому выходу (HART- или DE-протокол) | по аналоговому выходу | |||||
| 100М (а=0,00426 °С-1) по ГОСТ 66512009 | сила постоянного тока от 4 до 20 мА; HART | Класс В от -50 до +200 | ±0,091 °С | ±0,00005 D3) | ||
| ± ^(0,3 + 0,005 • t4) )2 + (0,50)2 | ± ^0,3 + 0,005 • t4) )2 + (0,00025 • D3) )2 | |||||
| 50М -1 (а=0,00428 °С-1) по ГОСТ 66512009 | сила постоянного тока от 4 до 20 мА; HART | Класс С от -180 до +200 | ||||
| ±•^0,6 + 0,01 • t4) )2 +(0,55)2 | ± -^0,6 + 0,01 • t4) )2 + (0,00025 • D3) )2 | |||||
| Тип первичного преобразователя/ Входной сигнал | Выходной сигнал | Класс допуска/ Диапазон измерений, °С | Пределы допускаемой основной абсолютной погрешности преобра- зований1), °С | Пределы допускаемой дополнительной абсолютной погрешности преобразо-ваний1), вызванной изменением температуры на каждый 1 °С 5) | Пределы допускаемой дополнительной абсолютной погрешности преобразований ), вызванной изменением напряжения питания на каждый 1 В, °С | |
| по цифровому выходу (HART- или DE-протокол) | по аналоговому выходу | |||||
| 100М (а=0,00428 °С-1) по ГОСТ 66512009 | сила постоянного тока от 4 до 20 мА; HART | Класс С от -180 до +200 | ±0,091 °С | ±0,00005 D3) | ||
| 2 )2 ,3 (0 + )2 ,01 0, + ,6 (0, +1 | ±^0,6 + 0,01 • t4) )2 + (0,00025 • D3) )2 | |||||
| 1) Основная и дополнительная погрешности для аналогового выхода (от 4 до 20 мА) равна сумме погрешностей по цифровому и по аналоговому выходу; для обмена по протоколам HART, DE погрешность равна погрешности по цифровому выходу; 2) При работе с термоэлектрическими преобразователями при расчете суммарной погрешности необходимо прибавлять погрешность компенсации температуры холодного спая (±0,5 °С); 3) D - диапазон преобразований; 4) t - значение измеряемой температуры, °С; 5) В рабочем диапазоне температуры окружающей среды от минус 50 °С до минус 40 °С дополнительная температурная погрешность увеличивается в три раза. | ||||||
| Наименование характеристики | Значение |
| Диапазон преобразований температуры по цифровому выходу при одновременном использовании двух входов (дифференциальное измерение температуры), °С | от -2550 до +2550 |
| Пределы допускаемой абсолютной погрешности преобразований температуры по цифровому выходу при одновременном использовании двух входов (дифференциальное измерение температуры): - при одинаковом типе входного сигнала - при разных типах входного сигнала | ) 2) х )2 51 ±± |
| 1) Дх - наихудшее значение абсолютной погрешности цифрового канала из двух типов входов; 2) Д1 - значение абсолютной погрешности цифрового канала входа 1; Д2 - значение абсолютной погрешности цифрового канала входа 2. | |
Таблица 5 - Основные технические характеристики преобразователей
| Наименование характеристики | Значение |
| Параметры сети питания постоянного тока: - напряжение постоянного тока1), В | от 10,8 до 35,0 |
| Габаритные размеры, мм, не более: - высота - диаметр - длина сенсора (без учета длины соединительных и компенсационных проводов) | 29 52,4 20000 |
| Масса, кг, не более: - без сенсора - с сенсором (без учета защитной арматуры (гильзы, термокарманы) и элементов крепежа (фланцы) | 0,075 5,5 |
| Маркировка взрывозащиты | 0Ex ia IIC T4 Ga X 1Ex d IIC T6 Gb X |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % - номинальное значение напряжения питания постоянного тока, В | от +24 до +26 от 10 до 55 24 ± 0,5 |
Продолжение таблицы 5
| Наименование характеристики | значение |
| Рабочие условия измерений: - стандартный диапазон температуры окружающего воздуха, °С - расширенный диапазон температуры окружающего воздуха, °С - относительная влажность воздуха без конденсации, % | от -40 до +85 от -50 до +85 до 100 |
| Средняя наработка на отказ, ч | 180000 |
| Средний срок службы, лет | 20 |
| 1) Преобразователи эксплуатируются при любой полярности напряжения питания, при этом, заявленные метрологические и технические характеристики преобразователей остаются без изменений. | |
наносится на титульный лист паспорта типографским способом.
Комплектность преобразователей представлена в таблице 6.
Таблица 6 - Комплектность преобразователей
| Наименование | Обозначение | Количество |
| Преобразователь температуры SmartLine STT700 | - | 1 шт. |
| Руководство по эксплуатации | 34-TT-25-17-RU | 1 экз. |
| Паспорт | ЛГТИ.405211.001 ПС | 1 экз. |
| Методика поверки | ИЦРМ-МП-194-19 | 1 экз. |
| Комплект монтажных частей* | - | 1 шт. |
| Термопреобразователь сопротивления* или термоэлектрический преобразователь* | - | 1 шт. |
| Барьер грозозащиты* | - | 1 шт. |
| Блок питания* | - | 1 шт. |
| HART-модем* | - | 1 шт. |
| HART-коммуникатор * | - | 1 шт. |
| * - в зависимости от заказа | ||
осуществляется по документу ИЦРМ-МП-194-19 «Преобразователи температуры SmartLine STT700. Методика поверки», утверждённому ООО «ИЦРМ» 24.10.2019 г.
Основные средства поверки:
- калибраторы универсальные 9100 (регистрационный номер в Федеральном информационном фонде 25985-09);
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03);
- термостаты переливные прецизионные ТПП-1 (регистрационный номер в Федеральном информационном фонде 33744-07);
- термометр сопротивления платиновый эталонный ПТС-10М (регистрационный номер в Федеральном информационном фонде 11804-99);
- преобразователь термоэлектрический платинородий-платиновый эталонный ППО (регистрационный номер в Федеральном информационном фонде 1442-00);
- преобразователь термоэлектрический платинородий-платинородиевый эталонный ПРО (регистрационный номер в Федеральном информационном фонде 41201-09);
- вольтметр универсальный цифровой GDM-78261 (регистрационный номер в Федеральном информационном фонде 52669-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых преобразователей с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
отсутствуют.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ Р 8.585-2001 Государственная система обеспечения единства измерений. Термопары. Номинальные статические характеристики преобразования
ГОСТ 6651-2009 Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ЛГТИ.405211.001 ТУ Преобразователи температуры SmartLine STT700. Технические условия
Техническая документация изготовителя
| Зарегистрировано поверок | 115 |
| Поверителей | 4 |
| Актуальность данных | 20.11.2024 |
