| Номер в госреестре | 78834-20 |
| Наименование СИ | Комплексы измерительные |
| Обозначение типа СИ | Термохрон Ревизор TCR-G |
| Изготовитель | ООО "Научно-техническая лаборатория Электронные Инструменты", г.Москва |
| Год регистрации | 2020 |
| Срок свидетельства | 23.07.2025 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительные Термохрон Ревизор TCR-G (далее по тексту - комплексы TCR-G) предназначены для измерений, регистрации и мониторинга температуры.
Принцип действия комплексов TCR-G основан на преобразовании кодовых сигналов от автономных регистраторов температуры, сохраняемых в цифровой форме в их энергонезависимой памяти, в данные для визуализации и представления результатов измерений в форме таблиц, графиков и отчетных документов.
Основой комплексов измерительных Термохрон Ревизор TCR-G являются автономные регистраторы DS1921G-F5 (далее - DS1921), которые обеспечивают измерение и мониторинг температуры окружающей их среды. Электронная схема регистраторов включает в себя датчик температуры, часы реального времени, узел энергонезависимой памяти, литиевый элемент питания и управляющий микроконтроллер. Каждый регистратор представляет собой автономный программируемый самописец, фиксирующий температуру окружающей среды в течение заданного пользователем промежутка времени. Считывание информации, накопленной в регистраторах, и запись в них новых установочных параметров производится с помощью персонального компьютера по интерфейсу 1-Wire.
Конструктивно DS1921 размещен в герметичном миниатюрном корпусе, изготовленном из нержавеющей стали, что позволяет использовать его в агрессивных средах, в условиях механических воздействий и в электромагнитных полях.
В состав комплекса входит набор вспомогательных аппаратных средств (адаптер для USB-порта ML94S и приемное устройство BlueDot) и программа ThCh_R, обеспечивающие информационный обмен DS1921 с персональным компьютером.
Условное обозначение изделия при заказе и в конструкторской документации выполняется следующим образом:
Комплекс TCR-
r-U ТУ 4211-006-75525306-20
Тип используемых регистраторов:
Тип адаптера:
G - DS1921G-F5 U - (ML94S для USB-порта)

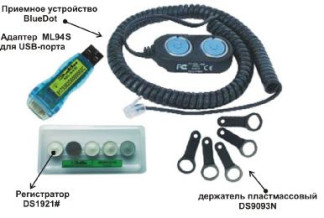

На рисунке 1 представлен общий вид комплексов TCR-G и входящих в его состав компонентов.
Рисунок 1 - Общий вид комплекса TCR-G и входящих в его состав компонентов
Пломбирование комплексов TCR-G не предусмотрено.
Программное обеспечение комплексов TCR-G предназначено для обеспечения работы всех компонентов комплекса и состоит из двух частей: встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО. Встроенное ПО находится в ПЗУ, размещённом в неразборном корпусе регистраторов DS1921, и недоступно для внешней модификации.
Автономное ПО комплексов TCR-G реализовано в виде файлов операционной системы и устанавливается на жёстком диске персонального компьютера.
В программе ThCh_R предусмотрена возможность сохранения считанных из памяти регистратора данных с помощью специальных аппаратных средств (адаптер ML94S), обеспечивающих их кодирование/декодирование в соответствии с алгоритмом SHA-1 (Secure Hash Algorithm 1).
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» для встроенного ПО и «средний» для внешнего ПО в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенного ПО регистраторов DS1921 представлены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Thermochron |
| Номер версии (идентификационный номер) ПО, не ниже | 21H |
| Цифровой идентификатор программного обеспечения | (*) 21xxxxxxxxxхххyУ ’ |
| Примечание: (*) где: 21 - групповой код; xxxxxxxxxxxx - индивидуальный идентификационный код регистраторов; yy - контрольная сумма 14-ти предыдущих разрядов, состоящих из группового кода и индивидуального идентификационного кода регистраторов. | |
Идентификационные данные автономного ПО комплексов TCR-G представлены в таблице 2.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ThChdll |
| Номер версии (идентификационный номер) ПО, не ниже | 5.0 |
| Цифровой идентификатор программного обеспечения | 5СС9 |
Метрологические и основные технические характеристики регистраторов DS1921, входящих в состав комплексов TCR-G приведены в таблицах 3-4.
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °C | от -40 до +85 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °C: - от -40 до -30 °C включ. | ±1,3 |
| - св. -30 до +70 °C включ. | ±1,0 |
| св. +70 до +85 °C | ±1,3 |
| Разрешающая способность при измерении температуры, °C | 0,5 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Программируемый интервал между измерениями температуры, мин | от 1 до 255 |
| Программируемое время задержки старта регистрации, мин | от 0 до 65535 |
| Объем памяти последовательных отсчетов, измерений | 2048 |
| Количество программируемых пределов | 2 |
| Объем памяти для хранения информации о длительности 12 событий выхода за каждый из пределов, байт | 96 |
| Объем памяти гистограмм | 63 ячейки (по 65535 событий в каждой) |
| Объем дополнительной памяти хранения ярлыка, байт | 512 |
| Габаритные размеры регистраторов DS1921, мм: - диаметр - толщина | 17,3 5,9 |
| Масса регистратора DS1921, г | 3,3 |
| Условия эксплуатации регистраторов DS1921: - температура окружающей среды, °С - относительная влажность воздуха, не более, % | от -40 до +85 98 (при температуре +25 °С) |
| Условия эксплуатации вспомогательных аппаратных средств: - температура окружающей среды, °С - относительная влажность воздуха, не более, % | от +10 до +35 95 (при температуре +25 °С) |
| Средняя наработка до отказа (при вероятности безотказной работы 0,95), ч, не менее | 60 000 |
| Средний срок службы, лет, не менее | 8 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплекс измерительный Термохрон Ревизор TCR-G в составе: - регистратор - универсальный держатель для устройств iButton - адаптер для USB-порта компьютера - приёмное устройство | DS1921G-F5# DS9093N ML94S BlueDot (DS1402D-DR8) | (*) (*) 1 шт. 1 шт. |
| Программное обеспечение (в электронном виде) | ThCh_R | (**) |
| Руководство по эксплуатации (в электронном виде) | 4211-006-75525306-20 РЭ | (**) |
| Паспорт | ПС 4211-006-75525306-20 | (***) 1 экз. ; |
| Примечания: (*) - Количество - в соответствии с заказом. ( ) - Доступно для свободного скачивания на сайте изготовителя. (***) - На комплекс в комплекте с регистраторами в кол-ве не более 20 шт. | ||
осуществляется по разделу 3 «Методика поверки» документа 4211-006-75525306-20 РЭ «Комплексы измерительные Термохрон Ревизор TCR-G. Руководство по эксплуатации», утвержденного ФГУП «ВНИИМС» 18.05.2020 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);
Измеритель температуры многоканальный прецизионный МИТ 8 (мод. МИТ 8.15), (Регистрационный № 19736-11);
Термостаты жидкостные ТЕРМОТЕСТ (Регистрационный № 39300-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ТУ 4211-006-75525306-20 «Комплексы измерительные Термохрон Ревизор TCR-G. Технические условия»
| Зарегистрировано поверок | 223 |
| Поверителей | 10 |
| Актуальность данных | 17.11.2024 |
