Государственный реестр средств измерений

Комплексы информационно-вычислительные ПТК СПРУТ-М, 78839-20

Комплексы информационно-вычислительные «ПТК «СПРУТ-М» (далее - ИВК) предназначены для измерения количества импульсов, поступающих на счетные входы от средств измерений объектов обслуживания с импульсными выходными сигналами, а так же для сбора, обработки, накопления и отображения информации об измеренных величинах количества электрической энергии, мощности, электрического напряжения и силы тока, частоты, количества тепловой энергии, объема и массы жидкостей, объема газов, термодинамической температуры и давления теплоносителя, температуры и влажности окружающей среды, получаемых от средств измерений с цифровыми выходными сигналами.
Карточка СИ
Номер в госреестре 78839-20
Наименование СИ Комплексы информационно-вычислительные
Обозначение типа СИ ПТК СПРУТ-М
Изготовитель ООО "ПРОКСИА", г.Жуковский
Год регистрации 2020
Срок свидетельства 23.07.2025
МПИ (интервал между поверками) 4 года
Описание типа скачать
Методика поверки скачать

Назначение

Комплексы информационно-вычислительные «ПТК «СПРУТ-М» (далее - ИВК) предназначены для измерения количества импульсов, поступающих на счетные входы от средств измерений объектов обслуживания с импульсными выходными сигналами, а так же для сбора, обработки, накопления и отображения информации об измеренных величинах количества электрической энергии, мощности, электрического напряжения и силы тока, частоты, количества тепловой энергии, объема и массы жидкостей, объема газов, термодинамической температуры и давления теплоносителя, температуры и влажности окружающей среды, получаемых от средств измерений с цифровыми выходными сигналами.

Описание

Принцип действия ИВК основан на регистрации, обработке, хранении и отображении измерительной информации, поступающей по аналоговым и цифровым интерфейсам от средств измерений энергоресурсов и датчиков, выполняющих измерительные и контрольные функции.

ИВК является территориально-распределенным проектно-компонуемым комплексом и имеет двухуровневую структуру.

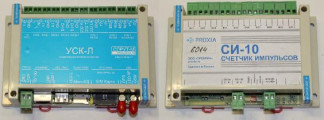

Первый уровень состоит из универсальных сетевых контроллеров УСК-Л и счетчиков импульсов СИ-10, объединенных в технологический бокс. Количество сетевых контроллеров и счетчиков импульсов выбирается в зависимости от модификации комплекса. Первый уровень предназначен для сбора, накопления, обработки, хранения первичных данных о потреблении энергоресурсов и для передачи накопленной информации по различным каналам связи на второй уровень, а также для приема сигналов о состоянии и выдачи сигналов управления исполнительными устройствами.

Второй уровень включает в себя сервер сбора данных на базе персонального компьютера (ПК) с установленным системным и прикладным программным обеспечением (ПО) «ПТК «СПРУТ-М», автоматизированные рабочие места.

На втором уровне обеспечивается регистрация, обработка и отображение информации, полученной от первого уровня, а также генерация и передача команд управления на исполнительные устройства.

Структурная схема «ПТК «СПРУТ-М» представлена на рисунке 1. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

N=10

Сервер

'СПРУТ-М”

XX 16

Цепь

’В-

В

485

1

А

2

+5V

т

-5V

4

XX 17

Цепь

’в-

В

405

1

А

2

Х2 I XX 1

Цепь

1

ТХ1 +

?

ТХ1-

т

RX+

4

5

R

RX-

7

R

Корпус

ХХ2

-S-

Цепь

1

+12 Е

2

GND

УСК-Л

Средства измерений с цифровым выходом

СИ-10

Цепь

В

4Я5

1

А

MW(mean well) ES18E12-P1J

Цепь

*-

+

1

2

XX14

Цепь

-в-

+12 В

1

GND

2

Средства измерений с импульсным выходом

Цепь

1

L

2

N

Цепь

+ 12 Б

1

GND

2

Программное обеспечение

ПО ИВК состоит из ПО, установленного на ПК, и ПО, установленного на микропроцессоры контроллеров УСК-Л.

ПО, установленное на ПК, осуществляет конфигурирование ИВК, опрос контроллеров и счетчиков импульсов, прием массивов данных от них, их обработку, накопление, отображение служебной информации, составление отчетов и управление работой оконечных устройств, подключенных к контроллерам УСК-Л и счетчикам импульсов СИ-10.

Доступ к ПО, установленному на ПК, осуществляется по паролям трех уровней: пользователя, диспетчера и администратора.

Изменение конфигурации ИВК осуществляется только по паролю администратора. Отсутствие или несанкционированное изменение ПО, установленного на ПК, приводит к невозможности осуществления его работы. При передаче данных через внешние интерфейсы используется их шифрование по стандарту AES 128-битным ключом.

ПО, установленное на микроконтроллеры контроллеров УСК-Л, осуществляет прием входных дискретных и цифровых сигналов, их привязку к текущему времени, временное хранение и передачу на сервер сбора данных, прием от ПК сигналов управления работой оконечных устройств, подключенных к контроллерам УСК-Л.

ПО микроконтроллеров устанавливается при изготовлении контроллеров УСК и блокируется от изменения установкой бита запрета перепрограммирования. Без установленного бита запрета перепрограммирования работа ПО микроконтроллеров не запускается.

Таблица 1 - Идентификационные данные программного обеспечения, устанавливаемого на ПК

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

SPRUT-M-2-setup

Номер версии (идентификационный номер) ПО

не ниже 2.0.0.32

Цифровой идентификатор ПО

47DD737DB 567A91F5D61889F CDE384AE

Алгоритм вычисления контрольной суммы исполняемого кода

MD5

Уровень защиты ПО, установленного на ПК, «высокий» в соответствии с Р50.2.077-2014. Таблица 2 - Идентификационные данные программного обеспечения, устанавливаемого на

УСК-Л

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

unc comport service

Номер версии (идентификационный номер) ПО

не ниже 3.0.2.4

Цифровой идентификатор ПО

f31541ed95a99848963480176805ba5a

Алгоритм вычисления контрольной суммы исполняемого кода

MD5

Уровень защиты ПО, установленного на микроконтроллеры контроллеров УСК-Л, «низкий» в соответствии с Р50.2.077-2014.

Технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

Пределы допускаемой относительной погрешности счёта импульсов СИ-10 на интервале 1 сутки, при частоте импульсов 10 Гц, %

±0,1

Наименование характеристики

Значение

1

2

Частота входного сигнала для счетных входов СИ-10, Гц, не более

10

Длительность импульса для счетных входов СИ-10, мс, не менее

10

Параметры электрического питания:

-    напряжение постоянного тока от внешнего источника питания, В

-    через адаптер от сети переменного тока частотой (50±0,5) Гц, В

-    частота переменного тока, Гц

от 9 до 24 от 100 до 240 50±0,1

Габаритные размеры (длина х ширина х высота), мм, не более

-    СИ-10 (счетчик импульсов)

-    УСК-Л (универсальный сетевой контроллер)

-    технологический бокс

145x90x40

145x90x40

315x240x130

Масса, кг, не более

-    СИ-10 (счетчик импульсов)

-    УСК-Л (универсальный сетевой контроллер)

-    технологический бокс

0,2

0,2

1,2

Рабочие условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность воздуха, %

-    атмосферное давление, кПа

от -40 до +65 от 20 до 90 от 70,0 до 106,7

Средняя наработка на отказ, часов, не менее

70000

Средний срок службы, лет, не менее

12

Знак утверждения типа

наносится на лицевую панель технологического бокса любым технологическим способом и на титульный лист паспорта типографским способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Наименование

Обозначение

Количество

Комплексы информационно-вычислительные в составе:

«ПТК «СПРУТ-М»

1 шт.

универсальный сетевой контроллер

УСК-Л

*

счетчик импульсов

СИ-10

*

Программное обеспечение

ПТК «Спрут-М»

1 шт.

Руководство по эксплуатации

СПРУТ-М.421459.009 РЭ.01

1 экз.

Руководство администратора

СПРУТ-М.421459.010 И3.02

1 экз.

Руководство пользователя

СПРУТ-М.421459.011 И3.03

1 экз.

Руководство по установке ПО

СПРУТ-М.421459.012 И3.04

1 экз.

Паспорт

СПРУТ-М.421459.013-01 ПС

1 экз.

Методика поверки

РТ-МП-6600-441-2020

1 экз.

* Количество и комплектация по выбору заказчика

Поверка

осуществляется по документу РТ-МП-6600-441-2020 «ГСИ. Комплексы информационновычислительные «ПТК «СПРУТ-М». Методика поверки», утвержденному ФБУ «Ростест-Москва» 25.03.2020 г.

Основные средства поверки:

- стандарт частоты рубидиевый GPS-12RG (регистрационный номер в Федеральном информационном фонде 43830-10);

- генератор сигналов произвольной формы 33622А (регистрационный номер в Федеральном информационном фонде 59755-15).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе

Нормативные документы

ТУ 289939-008-13299689-2019 Комплексы информационно-вычислительные «ПТК «СПРУТ-М». Технические условия

Зарегистрировано поверок 6
Поверителей 2
Актуальность данных 05.12.2024
