| Номер в госреестре | 78841-20 |
| Наименование СИ | Емкости дренажные |
| Обозначение типа СИ | Е1, Е2 |
| Изготовитель | ООО "ИНСИСТ", г.Нижний Новгород |
| Год регистрации | 2020 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Емкости дренажные Е1, Е2 (далее - емкости дренажные) предназначены для измерения объема нефтепродуктов, собираемых на временное хранение из технологических систем при осуществление учетных операций между ООО «Транс нефть Верхняя Волга» и
ООО «Кудьминская нефтебаза» на приемо-сдаточном пункте ООО «Кудьминская нефтебаза».
Принцип действия емкостей дренажных основан на заполнении их или сливе из них нефтепродуктов.
Емкость дренажная Е1 зав. № 18-153, Емкость дренажная Е2 зав. № 18-154.
Емкости дренажные состоят из горизонтального стального цилиндрического сосуда с штампованными эллиптическими днищами. Заднее днище дренажных емкостей крепиться на фланец болтами, переднее днище имеет с цилиндрической частью сварное соединение. Цилиндрическая часть емкостей дренажных сверху оснащена четырьмя штуцерами (штуцер А Dy 25, штуцер В Dy 25, штуцер Г Dy 32, штуцер Д Dy 50), снизу оснащена сливным штуцером Б Dy 25. Штуцера резервуаров служат для установки запорной арматуры, подсоединения технологических трубопроводов, подсоединения входных и выходных линий. На штуцер Д устанавливается замерной лючок.
Емкости дренажные расположены на территории ПСП (приёмо - сдаточный пункт) ООО «Кудьминская нефтебаза» узла подключения к МНПП Горький-Ярославль15 км , располагающемся южнее развязки М-7 - Р-158 на 930 м и западнее автодороги Р-158 на 390 м, между пос. Комсомольский Богородского района Нижегородской области и дер. Кременки Дальне-Константиновского района Нижегородской области.
Общие виды емкостей дренажных представлены на рисунке 1. Схема расположения штуцеров представлена на рисунке 2.
В емкостях дренажных пломбируется фланцевое соединение замерного лючка с горловиной емкости. Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 2.
а) б)

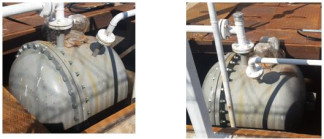

Рисунок 1 - Общий вид емкостей дренажных Е1, Е2
а) емкость дренажная Е1;
б) емкость дренажная Е2
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки и пломбы завода-изготовителя
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Е1 | Е2 | |
| Номинальная вместимость, м3 | 0,25 | 0,25 |
| Пределы допускаемой относительной погрешности при измерении объема, % | 0,25 | 0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Е1 | Е2 | |
| Габаритные размеры, мм | ||
| - высота | 1120 | 1120 |
| - длина | 855 | 855 |
| Масса пустой емкости, кг | 270 | 270 |
| Условия эксплуатации: | ||
| - температура окружающей среды при эксплуатации, °С | от -41 до +36 | |
| - относительная влажность воздуха, %, не более | 98 | |
| - атмосферное давление, кПа | от 84 до 106 | |
| - максимальное избыточное давление, МПа | 0,5 | |
| Средний срок службы, лет | 10 | |
наносится на титульный лист паспорта печатным способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Емкость дренажная | Е1 (зав. № 18-153) Е2 (зав. № 18-154) | 2 шт. |
| Емкость дренажная V=0,25м3 поз.(Е1) Паспорт | 515-СГСД-0,25.00.000 ПС | 1 экз. |
| Емкость дренажная V=0,25м3 поз.(Е2) Паспорт | 515-СГСД-0,25.00.000-01 ПС | 1 экз. |
осуществляется по документу МП 208-040-2019 «ГСИ. Емкости дренажные Е1, Е2. Методика поверки» утвержденному ФГУП «ВНИИМС» 02.09.2019 г.
Основные средства поверки:
- мерники эталонные 2-го разряда согласно Приказа Росстандарта № 256 от 7 февраля 2018 года, номинальным объемом 1, 2, 5, 10 дм .
- рулетка измерительная с грузом 2-го класса точности по ГОСТ 7502-98, верхний предел измерений не менее 1 м;
- линейка измерительная металлическая по ГОСТ 427-75, диапазон измерений от 0 до 500 мм;
- термометр ртутный стеклянный лабораторный ТЛ-4 (регистрационный номер 303-91);
- счетчик жидкости с пределами допускаемой относительной погрешности ±0,15 % (регистрационный номер 45115-16).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на пломбу фиксирующую фланцевое соединение замерного лючка с горловиной емкости.
отсутствуют.
Нормативные документы, устанавливающие требования к емкостям дренажным Е1, Е2
Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ТУ 3615-001-10667509-2015 Емкостное оборудование. Технические условия ГОСТ 34347-2017 Сосуды и аппараты стальные сварные. Общие технические условия
